K8AK-TH

温度警報器

K8AK-TH

小型・スリムで、温度警報・監視に最適

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/04/03

定格

項目 電源電圧 AC100～240V 50/60Hz AC24V 50/60Hz／DC24V
許容電圧変動範囲 定格電圧の85～110％
消費電力 5VA以下 2W以下（DC24V）、4VA以下（AC24V）
センサ入力 形K8AK-TH11S 熱電対：K、J、T、E　白金測温抵抗体：Pt100,Pt1000
形K8AK-TH12S 熱電対：K、J、T、E、B、R、S、PLⅡ
出力リレー 1cリレー×1（AC250V 5A 抵抗負荷）
外部入力
（ラッチ
リセット用）		 有接点入力 ON：1kΩ以下　OFF：100kΩ以上
無接点入力 ON：残留電圧1.5V以下　OFF：漏れ電流0.1mA以下
流出電流：約10mA
設定方式 ロータリタイプディップスイッチ設定（3連）
LED表示 電源（PWR）：緑色LED、リレー出力（ALM）：赤色LED
その他の機能 警報モード（上限/下限警報）、出力のノーマルON/OFF切替、出力ラッチ機能、
設定プロテクト機能
温度単位℃/゜F
使用周囲温度 －20～＋55℃（ただし、結露または氷結しないこと）
使用周囲湿度 相対湿度25～85％
保存温度 －25～＋65℃（ただし、結露または氷結しないこと）

性能

計測精度 形K8AK-TH11S：設定値の±1%または±4℃の大きい方
形K8AK-TH12S：設定範囲の±1%（±1%FS）
ヒステリシス幅 2℃
出力リレー 1C接点出力
定格負荷
　抵抗負荷
　AC250V 5A
　DC30V 5A
開閉容量の最大値 1250VA、150W
最小適用負荷 DC5V、10mA（参考値）
機械的寿命 1,000万回以上
電気的寿命 （AC250V/DC30V 5A）5万回　（AC250V/DC30V 3A）10万回
サンプリング周期 100ms
絶縁抵抗 充電部端子と露出した非充電部間 ： 20MΩ（500V）
充電部端子相互間（入力-出力-電源端子間） ： 20MΩ（500V）
接点間（開放） ： 20MΩ（500V）
耐電圧 AC2,300V 50または60Hz 1min（. 異極充電部端子）
耐振動 振動数10～55Hz 片振幅0.35mm X、Y、Ｚ各方向 5min×10掃引
耐衝撃 100m/s2 3軸6方向3回
質量 約160ｇ
保護構造 端子部：IP20
メモリ保護 不揮発性メモリ（書込回数 ： 100万回）
対応規格 適合規格 EN61010-1
設置環境（汚染度2、 設置カテゴリⅡ）
EMC EN61326-1 工業的電磁環境用途
安全規格 UL61010-1（Recognition）、 韓国電波法（法律第10564号）、CSA C22.2 No. 61010-1
端子ねじ締めつけトルク 0.49-0.59N・m
圧着端子 単線2.5mm2×2本、 絶縁スリーブ付圧着端子1.5mm2×2、 共締め可能
ケース外装色 N1.5
ケース材質 PC+ABS UL94-V0
取りつけ DINレール取りつけ
外形寸法 22.5（W）×90（H）×100（D）mm

設定範囲

形K8AK-TH11S

℃選択時

K8AK-TH 定格/性能 5

°F選択時

K8AK-TH 定格/性能 6

形K8AK-TH12S

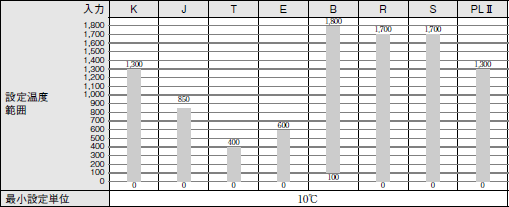

℃選択時

K8AK-TH 定格/性能 9

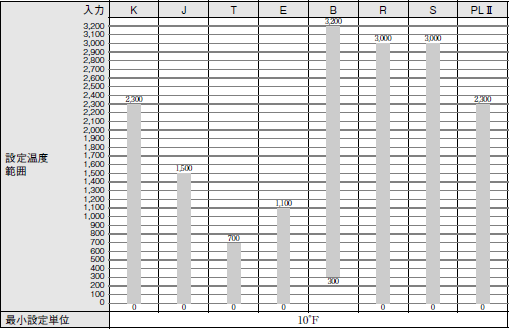

°F選択時

K8AK-TH 定格/性能 10

温度入力範囲

TH11S ℃ °F
入力種別 下限 上限 下限 上限
K －20 1019 －40 1039
J －20 870 －40 1039
T －20 420 －40 740
E －20 620 －40 1039
Pt100 －20 870 －40 1039
Pt1000 －20 870 －40 1039
－ － － － －
－ － － － －

TH12S ℃ °F
入力種別 下限 上限 下限 上限
K －20 1320 －40 2340
J －20 870 －40 1540
T －20 420 －40 740
E －20 620 －40 1140
B 0 1820 0 3240
R －20 1720 －40 3040
S －20 1720 －40 3040
PLⅡ －20 1320 －40 2340
