NXシリーズ デジタルI/Oユニット
※ Web特別価格提供品
PLCの形式から簡単に適合コネクタ変換ユニット・接続ケーブルを選定できます。
情報更新 : 2024/04/01
形式ごとの最新の適合規格は、「規格認証/適合」、または、当社営業担当者に確認してください。

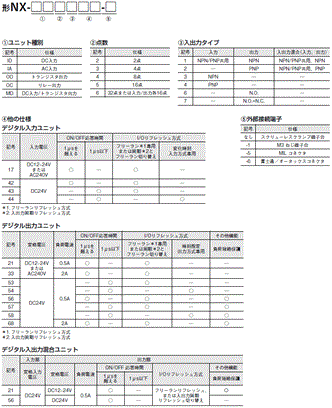

商品名称 | 仕様 | 形式 | ||||
---|---|---|---|---|---|---|
点数 | 内部I/O
コモン線処理 |
定格入力電圧 | I/Oリフレッシュ方式 | ON/OFF
応答時間 |
||
DC入力ユニット
![]() (スクリューレス クランプ端子台、 12mm幅/24mm幅) |
4点 | NPN | DC12~24V | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID3317 |
DC24V | 100ns以下/100ns以下 | 形NX-ID3343 | ||||
変化時刻入力方式専用* | 形NX-ID3344 | |||||
PNP | DC12~24V | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID3417 | ||
DC24V | 100ns以下/100ns以下 | 形NX-ID3443 | ||||
変化時刻入力方式専用* | 形NX-ID3444 | |||||
8点 | NPN | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID4342 | ||
PNP | 形NX-ID4442 | |||||
16点 | NPN | 形NX-ID5342 | ||||
PNP | 形NX-ID5442 | |||||
32点 | NPN | 形NX-ID6342 New | ||||
PNP | 形NX-ID6442 New | |||||
DC入力ユニット
![]() (M3ねじ端子台、 30mm 幅) |
16点 | NPN/PNP
共用 |
DC24V | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID5142-1 |
DC入力ユニット
![]() (MILコネクタ、 30mm幅) |
16点 | NPN/PNP
共用 |
DC24V | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID5142-5 |
32点 | 形NX-ID6142-5 | |||||
DC入力ユニット
![]() (富士通/ オータックス コネクタ、30mm幅) |
32点 | NPN/PNP
共用 |
DC24V | フリーランリフレッシュ、
または入出力同期リフレッ シュ切り替え |
20μs以下/400μs以下 | 形NX-ID6142-6 |
AC入力ユニット
![]() (スクリューレス クランプ端子台、 12mm幅) |
4点 | AC200~240V、50/60Hz
(AC170~264V、±3Hz) |
フリーランリフレッシュ | 10ms以下/40ms以下 | 形NX-IA3117 |
*タイムスタンプ変化時刻入力方式を使用する場合は、EtherCATカプラユニットVer.1.1以降、Sysmac Studio Ver.1.07 以降が必要です。
商品名称 | 仕様 | 形式 | |||||
---|---|---|---|---|---|---|---|
点数 | 内部I/O コモン
線処理 |
最大負荷電流 | 定格電圧 | I/Oリフレッシュ
方式 |
ON/OFF
応答時間 |
||
トランジスタ
出力ユニット ![]() (スクリューレス クランプ端子台、 12mm幅/24mm幅) |
2点 | NPN | 0.5A/点、
1A/ユニット |
DC24V | 時刻指定出力
方式専用* |
300ns以下/
300ns以下 |
形NX-OD2154 |
PNP | 形NX-OD2258 | ||||||
4点 | NPN | 0.5A/点、
2A/ユニット |
DC12~24V | フリーランリフ
レッシュ、または 入出力同期リフ レッシュ切り替え |
0.1ms以下/
0.8ms以下 |
形NX-OD3121 | |
DC24V | 300ns以下/
300ns以下 |
形NX-OD3153 | |||||
PNP | 0.5ms以下/
1.0ms以下 |
形NX-OD3256 | |||||
300ns以下/
300ns以下 |
形NX-OD3257 | ||||||
2A/点、
8A/ユニット |
0.5ms以下/
1.0ms以下 |
形NX-OD3268 | |||||
8点 | NPN | 0.5A/点、
4A/ユニット |
DC12~24V | 0.1ms以下/
0.8ms以下 |
形NX-OD4121 | ||
PNP | DC24V | 0.5ms以下/
1.0ms以下 |
形NX-OD4256 | ||||
16点 | NPN | DC12~24V | 0.1ms以下/
0.8ms以下 |
形NX-OD5121 | |||
PNP | DC24V | 0.5ms以下/
1.0ms以下 |
形NX-OD5256 | ||||
32点 | NPN | 0.5A/点、
4A/端子台、 8A/ユニット |
DC12~24V | 0.1ms以下/
0.8ms以下 |
形NX-OD6121 New | ||
PNP | DC24V | 0.5ms以下/
1.0ms以下 |
形NX-OD6256 New | ||||
トランジスタ
出力ユニット ![]() (M3ねじ端子台、 30mm幅) |
16点 | NPN | 0.5A/点、
5A/ユニット |
DC12~24V | フリーランリフ
レッシュ、または 入出力同期リフ レッシュ切り替え |
0.1ms以下/
0.8ms以下 |
形NX-OD5121-1 |
PNP | DC24V | 0.5ms以下/
1.0ms以下 |
形NX-OD5256-1 | ||||
トランジスタ
出力ユニット ![]() (MILコネクタ、 30mm幅) |
16点 | NPN | 0.5A/点、
2A/ユニット |
DC12~24V | フリーランリフ
レッシュ、または 入出力同期リフ レッシュ切り替え |
0.1ms 以下/
0.8ms 以下 |
形NX-OD5121-5 |
PNP | DC24V | 0.5ms 以下/
1.0ms 以下 |
形NX-OD5256-5 | ||||
32点 | NPN | 0.5A/点、
2A/コモン、 4A/ユニット |
DC12~24V | 0.1ms 以下/
0.8ms 以下 |
形NX-OD6121-5 | ||
PNP | DC24V | 0.5ms 以下/
1.0ms 以下 |
形NX-OD6256-5 | ||||
トランジスタ
出力ユニット ![]() (富士通/ オータックス コネクタ、30mm幅) |
32点 | NPN | 0.5A/点、
2A/コモン、 4A/ユニット |
DC12~24V | フリーランリフ
レッシュ、または 入出力同期リフ レッシュ切り替え |
0.1ms以下/
0.8ms以下 |
形NX-OD6121-6 |
リレー
出力ユニット ![]() (スクリューレス クランプ端子台 12mm幅/24mm幅) |
2点 | リレータイプ:
N.O. |
最大開閉能力:
AC250V/2A(cosφ=1) AC250V/2A(cosφ=0.4) DC24V/2A、4A/ユニット |
フリーラン
リフレッシュ方式 |
15ms以下/
15ms以下 |
形NX-OC2633 | |
リレータイプ:
N.O.+N.C. |
形NX-OC2733 | ||||||
8点 | リレータイプ:
N.O. |
最大開閉能力:
AC250V/2A(cosφ=1) AC250V/2A(cosφ=0.4) DC24V/2A、8A/ユニット |
フリーラン
リフレッシュ方式 |
15ms以下/
15ms以下 |
形NX-OC4633 |
*タイムスタンプ時刻指定出力方式を使用する場合は、EtherCATカプラユニットVer.1.1以降、Sysmac Studio Ver.1.07以降が必要です。
商品名称 | 仕様 | 形式 | ||||
---|---|---|---|---|---|---|
点数 | 内部I/Oコモン線処理 | 定格電圧 | I/Oリフレッシュ方式 | ON/OFF応答時間 | ||
DC入力/トランジ
スタ出力ユニット ![]() (MILコネクタ、 30mm幅) |
出力:16 点
入力:16 点 |
出力:NPN
入力:NPN/PNP 共用 |
出力:DC12~24V
入力:DC24V |
フリーランリフレッシュ、
または 入出力同期リフレッシュ 切り替え |
出力:0.1ms以下/0.8ms以下
入力:20μs以下/400μs 以下 |
形NX-MD6121-5 |
出力:PNP
入力:NPN/PNP 共用 |
出力:DC24V
入力:DC24V |
出力:0.5ms以下/1.0ms以下
入力:20μs以下/400μs 以下 |
形NX-MD6256-5 | |||
DC入力/トランジ
スタ出力ユニット ![]() (富士通/ オータックス コネクタ、30mm幅) |
出力:16 点
入力:16 点 |
出力:NPN
入力:NPN/PNP 共用 |
出力:DC12~24V
入力:DC24V |
フリーランリフレッシュ、
または 入出力同期リフレッシュ 切り替え |
出力:0.1ms以下/0.8ms以下
入力:20μs以下/400μs 以下 |
形NX-MD6121-6 |
商品名称 | 仕様 | 形式 |
---|---|---|
誤挿入防止ピン | 10台分(端子台用30個、ユニット本体用30個) | 形NX-AUX02 |
商品名称 | 仕様 | 形式 | |||
---|---|---|---|---|---|
端子数 | 列番号印刷 | 接地端子 | 電流容量 | ||
端子台 | 8 | A/B | なし | 10A | 形NX-TBA082 |
12 | 形NX-TBA122 | ||||
16 | 形NX-TBA162 | ||||
16 | C/D | 形NX-TBB162 |
付属品はありません。
