NX-ID / IA / OD / OC / MD

NXシリーズ デジタルI/Oユニット

NX-ID / IA / OD / OC / MD

高速同期制御を可能にする高速タイプから汎用タイプまでの豊富なバリエーションを取りそろえたデジタル入力ユニット、デジタル出力ユニット、デジタル入出力混合ユニット

※ Web特別価格提供品

周辺機器の選定手間を削減!

PLCの形式から簡単に適合コネクタ変換ユニット・接続ケーブルを選定できます。

(単位:mm)

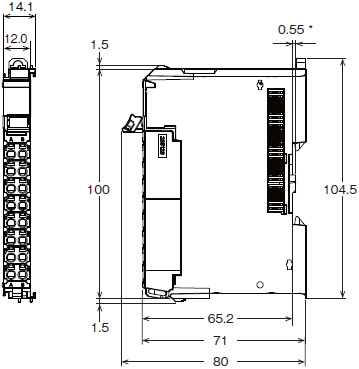

スクリューレスクランプ端子台タイプ

12mm幅

NX-ID / IA / OD / OC / MD 外形寸法 2

*ロット番号が2014年12月までのものは、1.35mmです。

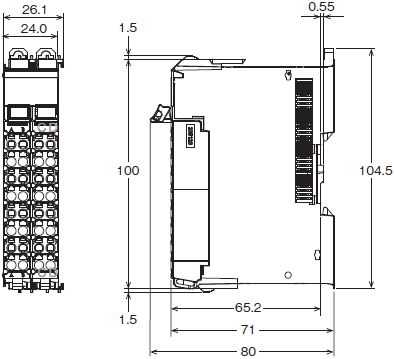

24mm幅

NX-ID / IA / OD / OC / MD 外形寸法 3

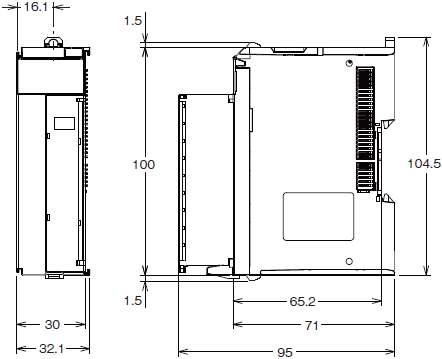

M3ねじ端子台タイプ

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 5

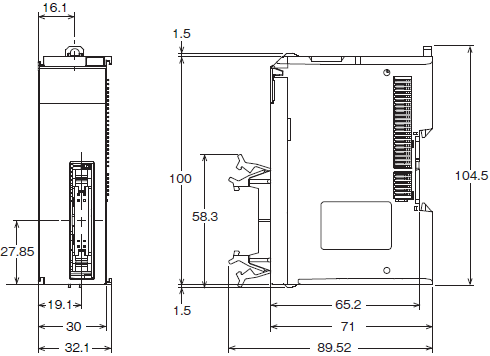

MILコネクタタイプ(20極コネクタ×1)

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 7

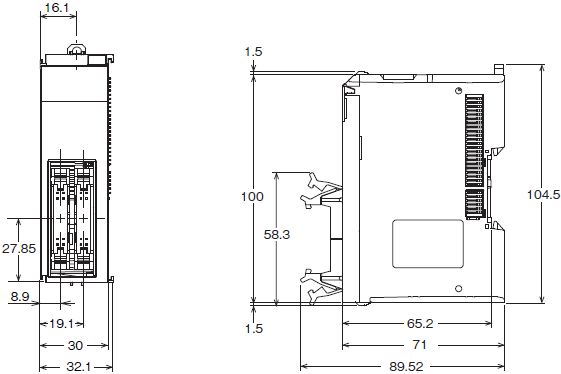

MILコネクタタイプ(40極コネクタ×1)

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 9

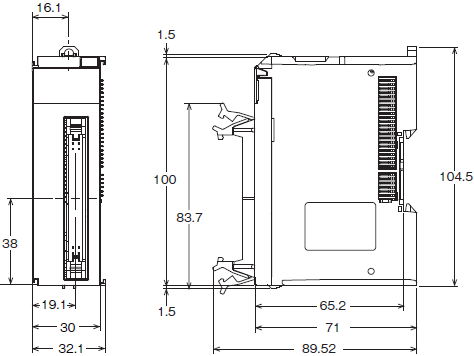

MILコネクタタイプ(20極コネクタ×2)

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 11

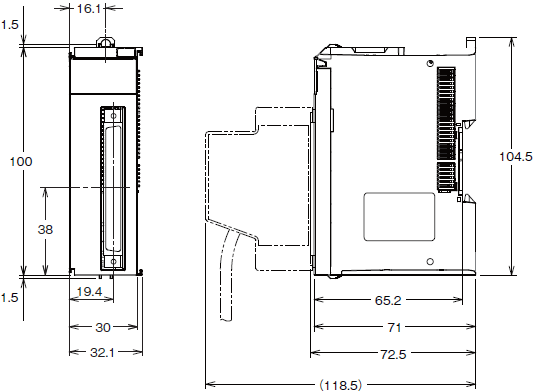

富士通/オータックスコネクタタイプ(40極コネクタ×1)

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 13

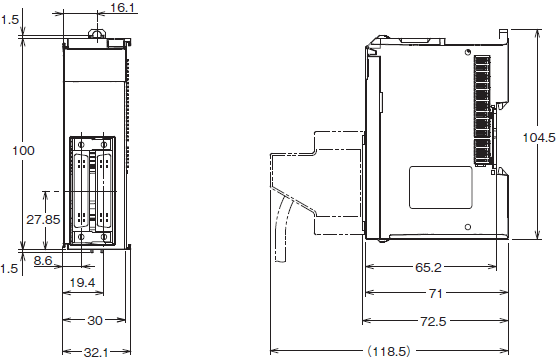

富士通/オータックスコネクタタイプ(24極コネクタ×2)

30mm幅

NX-ID / IA / OD / OC / MD 外形寸法 15
