NXシリーズ デジタルI/Oユニット

NX-ID / IA / OD / OC / MD

高速同期制御を可能にする高速タイプから汎用タイプまでの豊富なバリエーションを取りそろえたデジタル入力ユニット、デジタル出力ユニット、デジタル入出力混合ユニット

※ Web特別価格提供品

周辺機器の選定手間を削減!

PLCの形式から簡単に適合コネクタ変換ユニット・接続ケーブルを選定できます。

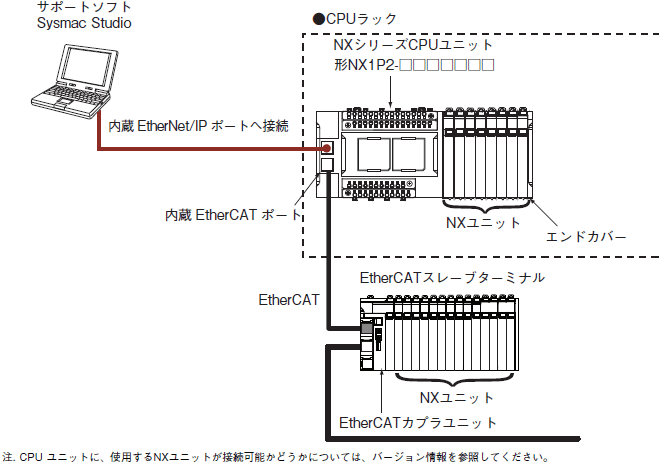

CPUユニットでのシステム構成

NXユニット群を、NXシリーズCPUユニットに接続したときのシステム構成は以下のとおりです。

NX-ID / IA / OD / OC / MD システム構成 1

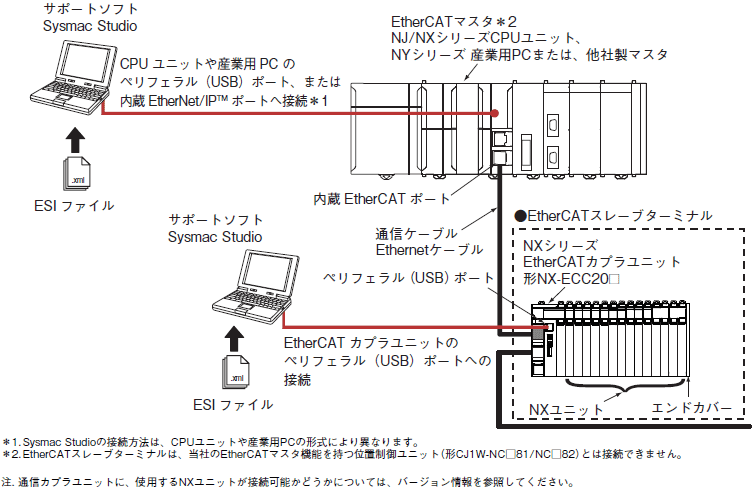

スレーブターミナルのシステム構成

NX-ID / IA / OD / OC / MD システム構成 2

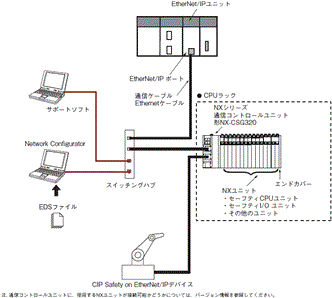

通信コントロールユニットでのシステム構成

NXユニット群を、NXシリーズ通信コントロールユニットに接続する場合のシステム構成は以下のとおりです。NXユニットの一種であるセーフティCPUユニットを、通信コントロールユニットのCPUラックに装着することで、セーフティネットワークコントローラを構成します。
なお、変化時刻入力方式および時刻指定出力方式を持つデジタルI/Oユニットは通信コントロールユニットに接続できません。

NX-ID / IA / OD / OC / MD システム構成 3
