ZSシリーズ

スマートセンサ 2次元CMOSレーザタイプ

ZSシリーズ

スマートセンサを新領域へ導く超高精度変位計ラインナップ

形ZS-LD80 1Mは2021年1月受注終了。一部商品は受注終了しております、「種類/価格」をご覧ください

※ Web特別価格提供品

白色共点方式で課題解決

ZSが苦手とする様々な材質や状態が混在するワークも、白色共焦点方式のZWなら高精度に安定測定します。

(単位:mm)

センサコントローラ

形ZS-HLDC□1/LDC□1

ZSシリーズ 外形寸法 2

マルチコントローラ

形ZS-MDC□1

ZSシリーズ 外形寸法 4

データストレージユニット

形ZS-DSU□1

ZSシリーズ 外形寸法 6

センサヘッド

形ZS-HLDS2

ZSシリーズ 外形寸法 8

形ZS-HLDS5/HLDS10

ZSシリーズ 外形寸法 9

(注1): 形ZS-HLDS5の場合、L=50、A=30°
      形ZS-HLDS10の場合、L=100、A=25°

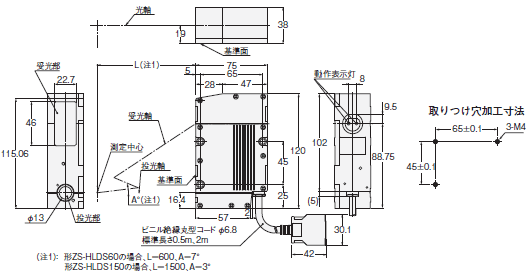

形ZS-HLDS60/HLDS150

ZSシリーズ 外形寸法 10

(注1): 形ZS-HLDS60の場合、L=600、A=7°
      形ZS-HLDS150の場合、L=1500、A=3°

形ZS-LD10G

ZSシリーズ 外形寸法 11

形ZS-LD15G

ZSシリーズ 外形寸法 12

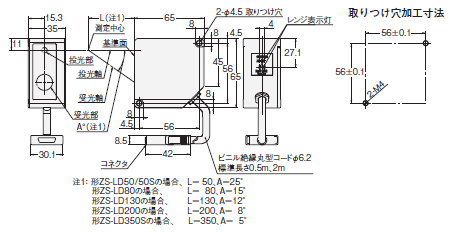

形ZS-LD50/LD50S/LD80/LD130/LD200/LD350S

ZSシリーズ 外形寸法 13

注1:形ZS-LD50/50Sの場合、L= 50、A=25゜
    形ZS-LD80の場合、 L= 80、A=15゜
    形ZS-LD130の場合、 L=130、A=12゜
    形ZS-LD200の場合、 L=200、A= 8゜
    形ZS-LD350Sの場合、 L=350、A= 5゜

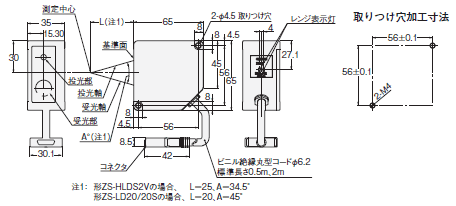

形ZS-HLDS2V/LD20/LD20S/LD40

ZSシリーズ 外形寸法 14

注1:形ZS-HLDS2Vの場合、L=25、A=34.5゜
    形ZS-LD20/LD20Sの場合、L=20、A=45゜
    形ZS-LD40の場合、L=40、A=32゜

リアルタイムパラレル出力ユニット

形ZG-RPD□1-N

ZSシリーズ 外形寸法 16

パネルマウントアダプタ

形ZS-XPM1/XPM2 (盤面に取り付ける場合の寸法図)

ZSシリーズ 外形寸法 18

注1.パネル板厚2.0mm時の寸法を表す。

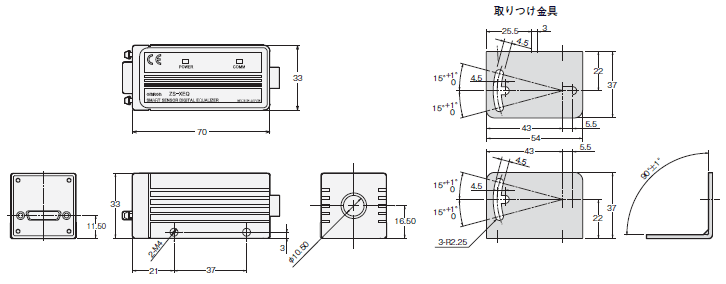

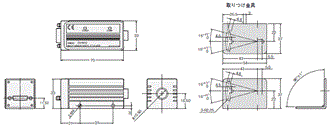

デジタルイコライザ

形ZS-XEQ

ZSシリーズ 外形寸法 20

取付け金具

ZSシリーズ 外形寸法 21
