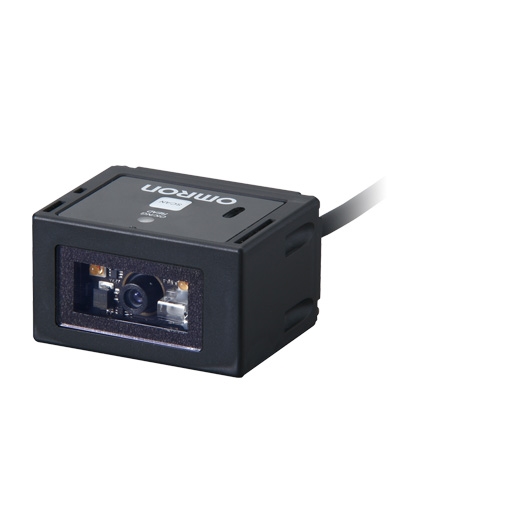

| 形式 | 形V400-R2CF65 | 形V400-R2CF125 | |
|---|---|---|---|
| ビュー方向 | フロントビュー | ||
| 適用コード ＊1 | バーコード | WPC（JAN/EAN/UPC）, Codabar（NW-7）, ITF,Industrial2of5（STF）, Code39, Code93, Code128, GS1-128（EAN-128）, GS1-Databar
（RSS-14）,GS1-Databar Limited（RSS Limited）, GS1-Databar Expanded（RSS Expanded）, GS1-Databar Composite（RSS Composite） |
|
| 2次元コード | QR code, DataMatrix（ECC200）, MicroQR code, PDF417, MicroPDF417, AztecCode, MaxiCode, Codablock-F | ||
| 読取り性能 ＊2 | 読取り桁数 | 最大の制限なし（バー幅と読取距離により異なる） | |
| 光源 | 赤色LED×2（波長617nm） | ||
| エイミング光源 | 緑色LED×1（波長539nm） | ||
| 最小分解能 | バーコード：0.076mm
2次元コード： 0.127mm |
バーコード：0.127mm
2次元コード：0.212mm |
|
| 撮像素子 | モノクロCMOS | ||
| 有効画素数 | 752×480画素 | ||
| 焦点距離（WD） | 65mm | 125mm | |
| 視野 | 約48×31（焦点距離WD=65mmでの値） | 約93×59（焦点距離WD=125mmでの値） | |
| ピッチ角（α） | ±50° | ||
| スキュー角（β） | ±50° | ||
| チルト角（γ） | ±180° | ||
| 湾曲読取り（R） | R≧20mm（UPC12桁） | ||
| インターフェース | 通信仕様 | RS-232C | |
| OK/NG出力 | NPNオープンコレクタ出力（ただし、ケーブル加工が必要） | ||
| 機能設定方法 | メニューシート読取方式 または ホストコマンド方式 または スキャンボタン（コード条件ティーチング実行時のみ） | ||
| 機能仕様 | 読取りトリガ | 外部トリガ（トランジスタ入力）
コマンドによるトリガ（RS-232C） 本体のスキャンボタンによるテスト読取りのトリガ |
|
| OK/NG信号 | ・ラベル登録していない場合
OK信号： 読み取り成功時にOK信号がON NG信号： 未使用 ・ラベル登録している場合 OK信号： 読み取り結果が登録ラベルと一致した場合にON NG信号： 読み取り結果が登録ラベルと一致しない場合にON |
||
| 表示LED | ・読み取り時
成功時、読取り確認LED（緑）が点灯します。 ・ティーチング時 実行時、読取り確認LED（緑）が点滅します。 成功時、読取り確認LED（緑）が点灯し、ブザー鳴動します。 失敗時、読取り確認LED（赤）が点灯し、BADブザー鳴動します。 ＊3 |
||
| ブザー | 読取り成功をブザー音で通知（消音可能） | ||
| 電源電圧 | 電源電圧 | DC4.5～5.5V | |
| 消費電流 | 動作時：265mA以下 待機時：70mA以下 | ||
| 環境仕様 | 周囲温度範囲 | 動作時：0～+45℃ 保存時：-10～+60℃ | |
| 周囲湿度範囲 | 20～85%RH（ただし、氷結・結露しないこと） | ||
| 周囲雰囲気 | 腐食性ガスのないこと | ||
| 外乱光 | 蛍光灯：10,000lx以下 太陽光：100,000lx以下 | ||
| 耐振動 | 10～150Hz 片振幅0.35mm 3方向（X/Y/Z） 各8分10回 | ||
| 保護構造 | IP65（IEC60529規格） | ||
| 質量 | 本体のみ | 約90g | |
| 付属品込み | 約200g(取付金具，ネジを含む) | ||
| 梱包重量 | 約280g(梱包箱含む) | ||
| 外形サイズ | 本体サイズ | 約41(W)×33(D)×24(H)mm | |
| 梱包サイズ | 約240(W)×110(D)×40(H)mm | ||
| 入出力コネクタ | 丸型DINコネクタ | ||
| コード長 | 約1.5m | ||
| コード最小曲げ半径 | 約23mm | ||
| 付属品 | 取扱説明書、メニューシート、取付金具、M2×6ネジ(2本)、M5×10ネジ(2本) | ||
| 材質・色 | ケース | PC、PET、黒色 | |
| 読取り窓 | PMMA、透明 | ||
| ケーブル | ポリ塩化ビニル（PVC）、黒色 | ||
| 取付金具 | SUS304、銀色 | ||
＊1. 当社の評価基準における読み取り対応可能コードです。ご使用に際しては、お客様の使用条件で評価をお願いします。
＊2. 読取り性能は特に指定なき場合、角度α＝0°、β＝＋15°、γ＝0°、R＝∞、環境照度100～2001x、読取り率90％以上で規定します。
＊3. BADブザーは低音で2回鳴動します。
・QRコードは(株)デンソーウェーブの登録商標です。
読取りエリア（代表例）
（単位：mm）
V400-R2CF125の場合
2次元コード（代表例）
| コード種類 | 分解能 | 読取距離 | 読取距離での視野サイズ |
|---|---|---|---|
| QR Code | 0.212 | 95～115 | 70×44～85×54 |
| 0.381 | 60～185 | 44×28～137×87 | |
| Data Matrix | 0.254 | 80～145 | 59×38～107×68 |
| PDF417 | 0.169 | 85～130 | 63×40～96×61 |
| 0.254 | 65～180 | 48×30～133×85 |
バーコード（代表例）
| コード種類 | 分解能 | 読取距離 | 読取距離での視野サイズ |
|---|---|---|---|
| Code39 | 0.127 | 90～125 | 66×42～93×59 |
| 0.254 | 70～190 | 52×33～141×89 | |
| 0.508 | 65～235 | 48×30～174×110 | |
| Code128 | 0.2 | 80～160 | 59×38～118×75 |
| UPC | 0.33 | 55～185 | 40×25～137×87 |
V400-R2CF65の場合
2次元コード（代表例）
| コード種類 | 分解能 | 読取距離 | 読取距離での視野サイズ |
|---|---|---|---|
| QR Code | 0.169 | 70～80 | 51×33～59×38 |
| 0.381 | 45～110 | 33×21～81×52 | |
| Data Matrix | 0.212 | 65～90 | 48×31～66×42 |
| PDF417 | 0.127 | 65～80 | 48×31～59×38 |
| 0.254 | 65～110 | 48×31～81×52 |
バーコード（代表例）
| コード種類 | 分解能 | 読取距離 | 読取距離での視野サイズ |
|---|---|---|---|
| Code39 | 0.127 | 65～85 | 48×31～62×40 |
| 0.254 | 60～110 | 44×28～81×52 | |
| Code128 | 0.18 | 55～100 | 40×26～74×47 |
| UPC | 0.33 | 60～125 | 44×28～92×58 |
