2024/12 受注終了

3G3MX2-V1

多機能型小型インバータ MX2シリーズV1タイプ

3G3MX2-V1

位置決め、速度コントロールに強い。応答時間にこだわったマシン制御用インバータ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

Sysmac Library

コントローラNJ/NX/NYのプログラムに使用できるソフトウェア機能部品集をダウンロードしていただけます。

(単位:mm)

インバータ本体

形3G3MX2-AB001-V1
形3G3MX2-AB002-V1
形3G3MX2-AB004-V1
形3G3MX2-A2001-V1
形3G3MX2-A2002-V1
形3G3MX2-A2004-V1
形3G3MX2-A2007-V1

3G3MX2-V1 外形寸法 2

形3G3MX2-AB007-V1
形3G3MX2-AB015-V1
形3G3MX2-AB022-V1
形3G3MX2-A2015-V1
形3G3MX2-A2022-V1
形3G3MX2-A4004-V1
形3G3MX2-A4007-V1
形3G3MX2-A4015-V1
形3G3MX2-A4022-V1
形3G3MX2-A4030-V1

3G3MX2-V1 外形寸法 3

形3G3MX2-A2037-V1
形3G3MX2-A4040-V1

3G3MX2-V1 外形寸法 4

形3G3MX2-A2055-V1
形3G3MX2-A2075-V1
形3G3MX2-A4055-V1
形3G3MX2-A4075-V1

3G3MX2-V1 外形寸法 5

形3G3MX2-A2110-V1
形3G3MX2-A4110-V1
形3G3MX2-A4150-V1

3G3MX2-V1 外形寸法 6

形3G3MX2-A2150-V1

3G3MX2-V1 外形寸法 7

通信ユニット

MX2シリーズ EtherCAT通信ユニット

形3G3AX-MX2-ECT

3G3MX2-V1 外形寸法 10

注. EtherCAT 通信ユニットを取り付けた場合の全体の寸法は、インバータ本体のD寸法に26.4mmを加算してください。
(インバータ本体のD寸法は、容量で異なります。MX2シリーズV1タイプユーザーズマニュアル(SBCE-376)を参照してください。)

MX2シリーズ CompoNet通信ユニット

形3G3AX-MX2-CRT-E

3G3MX2-V1 外形寸法 12

注. CompoNet 通信ユニットを取り付けた場合の全体の寸法は、インバータ本体のD寸法に26.4mmを加算してください。
(インバータ本体のD寸法は容量で異なります。MX2シリーズV1タイプユーザーズマニュアル(SBCE-376)を参照してください。)

MX2シリーズ DeviceNet通信ユニット

形3G3AX-MX2-DRT-E

3G3MX2-V1 外形寸法 14

注. DeviceNet 通信ユニットを取り付けた場合の全体の寸法は、インバータ本体のD寸法に26.4mmを加算してください。
MX2シリーズV1タイプユーザーズマニュアル(SBCE-376) を参照してください。

オプション

回生制動ユニット 形3G3AX-RBU□□

形3G3AX-RBU21/-RBU22/-RBU41

3G3MX2-V1 外形寸法 17

制動抵抗器 形3G3AX-RB□□□□□

形3G3AX-RBA

3G3MX2-V1 外形寸法 19

形3G3AX-RBB

3G3MX2-V1 外形寸法 20

形3G3AX-RBC4001

3G3MX2-V1 外形寸法 21

形3G3AX-RBC6001

3G3MX2-V1 外形寸法 22

形3G3AX-RBC12001

3G3MX2-V1 外形寸法 23

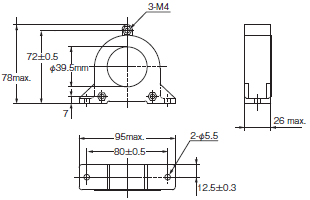

ラジオノイズフィルタ 形3G3AX-ZCL□

形3G3AX-ZCL1

3G3MX2-V1 外形寸法 25

形3G3AX-ZCL2

3G3MX2-V1 外形寸法 26

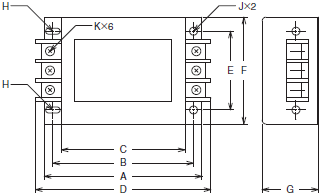

入力側ノイズフィルタ 形3G3AX-NFI□□

形3G3AX-NFI21
形3G3AX-NFI22

3G3MX2-V1 外形寸法 28

形3G3AX-NFI25/形3G3AX-NFI26
形3G3AX-NFI45/形3G3AX-NFI46

3G3MX2-V1 外形寸法 29

形3G3AX-NFI23/形3G3AX-NFI24
形3G3AX-NFI41/形3G3AX-NFI42
形3G3AX-NFI43/形3G3AX-NFI44

3G3MX2-V1 外形寸法 30

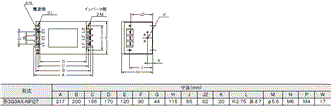

形3G3AX-NFI27

3G3MX2-V1 外形寸法 31

出力側ノイズフィルタ 形3G3AX-NFO□□

形3G3AX-NFO01
形3G3AX-NFO02

3G3MX2-V1 外形寸法 32

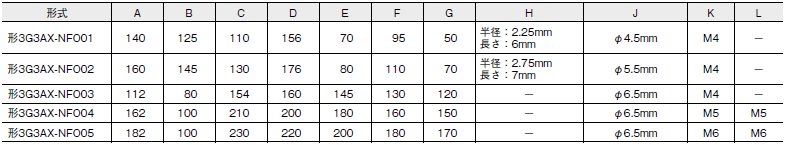

形3G3AX-NFO03/形3G3AX-NFO04/形3G3AX-NFO05

3G3MX2-V1 外形寸法 33
3G3MX2-V1 外形寸法 34

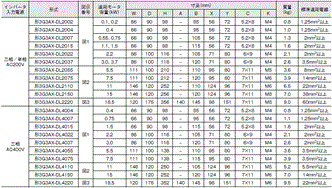

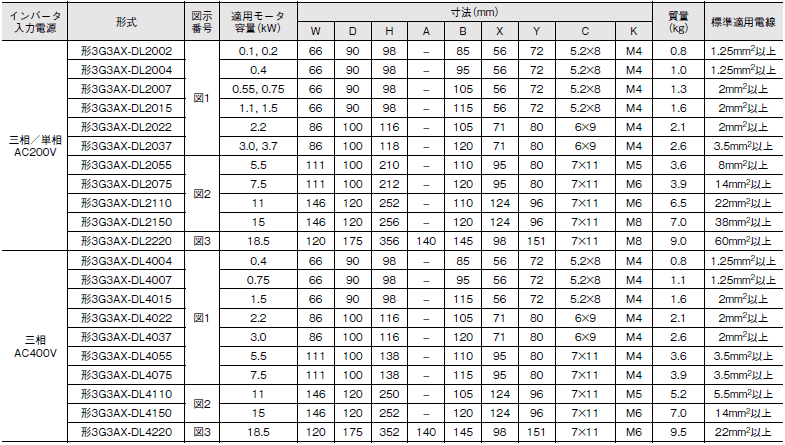

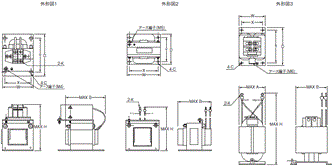

DCリアクトル 形3G3AX-DL□□□□

3G3MX2-V1 外形寸法 35
3G3MX2-V1 外形寸法 36

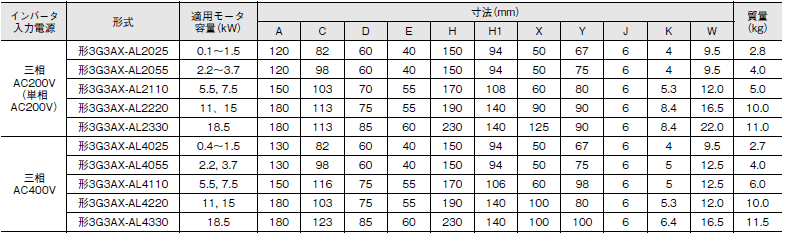

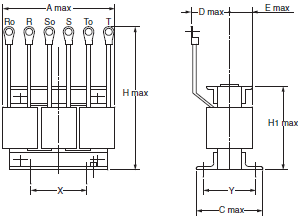

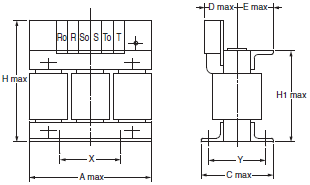

ACリアクトル 形3G3AX-AL□□□□

3G3MX2-V1 外形寸法 37

形3G3AX-AL2025
形3G3AX-AL2055

3G3MX2-V1 外形寸法 38

形3G3AX-AL2110/形3G3AX-AL2220
形3G3AX-AL2330

3G3MX2-V1 外形寸法 39

形3G3AX-AL4025/形3G3AX-AL4055
形3G3AX-AL4110

3G3MX2-V1 外形寸法 40

形3G3AX-AL4220/形3G3AX-AL4330

3G3MX2-V1 外形寸法 41
