S8EA

スイッチング・パワーサプライ（50/75/100/150Wタイプ）

S8EA

電源の基本的な機能に絞ったシンプルな回路を実現。より使いやすく、お求めやすい基板型スイッチング電源

生産終了形式の情報（アクセサリ品を含む）はこちら

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

パワーサプライ（電源）の改善・活用事例はこちら

カートを見る

この商品について

マイカタログに追加

定格／性能／機能
特性データ

情報更新 : 2016/05/12

定格／性能／機能

容量			50W			75W
出力電圧			5V	12V	24V	5V	12V	24V
効率（Typ.）		AC100V 入力時	78%	84%	85%	83%	85%	88%
入力条件	電圧範囲＊1		AC100～120V（許容電圧AC85～132V、DC120～175V ＊6）
	周波数＊1		50/60Hz（47Hz～63Hz）
	電流（Typ.）	AC100V 入力時	1.3A		1.4A	1.6A
	力率		─
	高調波電流規制		─
	リーク電流	AC100V 入力時	0.5mA以下（低リーク電流タイプは、0.1mA以下）
	突入電流	AC100V 入力時	17.5A以下
出力特性	電圧可変範囲＊2		±10%（V.ADJにて）
	リップルノイズ電圧＊3		150mV以下	240mV以下	480mV以下	150mV以下	240mV以下	480mV以下
	入力変動		±１%以下（入力AC100V　100%負荷にて）			±１%以下（入力AC100V　100%負荷にて）
	負荷変動		2%以下	1.5%以下		2%以下	1.5%以下
	温度変動		0.05%/℃以下

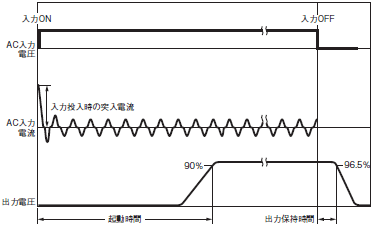

	起動時間（Typ.）	AC100V 入力時	400ms			550ms
	出力保持時間（Typ.）	AC100V 入力時	20ms			25ms

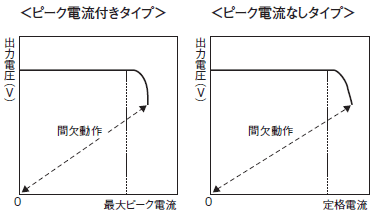

付属機能	過電流保護		定格電流105～160%、垂下・間欠動作形、自動復帰
	過電圧保護＊4		有（定格出力の130%以上）
	直列運転		可（2台まで、外付けダイオード要）
	並列運転		不可

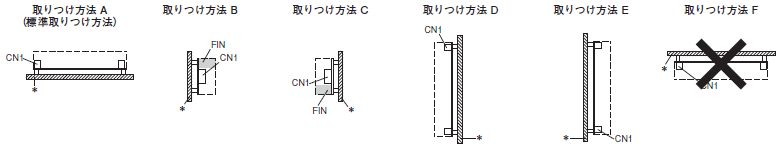

その他	使用周囲温度		-10℃～+60℃（温度ディレーティングあり）（ただし結露および氷結しないこと）
	保存温度		-25℃～+75℃
	使用周囲湿度		25～85%RH（保存湿度25～90%RH）
	耐電圧		AC3.0kV 1min.（入力一括）と（出力一括）間　（カットオフ電流10mA）
			AC2.0kV 1min.（入力一括）と（PE）間　（カットオフ電流10mA）
			AC1.0kV 1min.（出力一括）と（PE）間　（カットオフ電流20mA）
	絶縁抵抗		100MΩ以上（出力一括ー入力一括・PE）間
	耐振動		10～55Hz　19.6m/s²（2G）3方向　各1hにて異常のないこと
	耐衝撃		196.1m/s²　6方向各3回にて異常のないこと
	雑音端子電圧		EN55011 Group1 ClassB ＊7 ＊8
	放射妨害電界強度		EN55011 Group1 ClassB ＊7 ＊8
	安全規格		UL UR：UL60950-1（Recognition）
			cUR：CSA C22.2 No.60950-1
			EN：EN50178、EN60950-1
	SEMI規格		─
	質量＊5		140g（シャーシ、カバー除く）			190g（シャーシ、カバー除く）

＊1. インバータによっては出力仕様として、出力周波数を50/60Hzと表示されているものもありますが、パワーサプライの内部温度上昇により発煙・焼損の恐れがありますので、インバータの出力をパワーサプライの電源として使用しないでください。
icon_01 ＊2. 詳細は、ご使用の前にの「●出力電圧調整トリマ（V.ADJ）」をご参照ください。
＊3. 定格入力電圧（AC100V）、100%負荷にて規定しています。
　　　JEITA規格RC-9131Bに準じた測定方法です。
　　　 icon_01 詳細は、ご使用の前にの「●リップルノイズ電圧」を参照ください。
＊4. 復帰は入力電源をOFFし、3分以上放置後、入力電源を再投入してください。
＊5. 質量はオープンタイプです。
＊6. EC指令と各種安全規格（UL、EN、他）の適用範囲はAC100～120V（AC85～132V）です。
＊7. 製品の下にアルミプレートを敷いた状態で、Class Bに適合しています。
＊8. 低リーク電流タイプを除く。

容量			100W			150W
出力電圧			5V	12V	24V	5V	12V	24V
効率（Typ.）		AC100V 入力時	79%	85%	83%	81%	85%	87%
入力条件	電圧範囲＊1		AC100～120V（許容電圧AC85～132V、DC120～175V ＊6）
	周波数＊1		50/60Hz（47Hz～63Hz）
	電流（Typ.）	AC100V 入力時	2.1A			3.3A
	力率		─
	高調波電流規制		─
	リーク電流	AC100V 入力時	0.5mA以下（低リーク電流タイプは、0.1mA以下）
	突入電流	AC100V 入力時	17.5A以下
出力特性	電圧可変範囲＊2		±10%（V.ADJにて）
	リップルノイズ電圧＊3		150mV以下	240mV以下	480mV以下	150mV以下	240mV以下	480mV以下
	入力変動		±1%以下（入力AC85～132V　100%負荷にて）
	負荷変動		2%以下	1.5%以下		2%以下	1.5%以下
	温度変動		0.05%/℃以下
	起動時間（Typ.）	AC100V 入力時	550ms			350ms
	出力保持時間（Typ.）	AC100V 入力時	20ms			25ms
付属機能	過電流保護		定格電流105～160%、垂下・間欠動作形、自動復帰
	過電圧保護＊4		有（定格出力の130%以上）
	直列運転		可（2台まで、外付けダイオード要）
	並列運転		不可
その他	使用周囲温度		-10℃～+60℃ （温度ディレーティングあり）（ただし結露および氷結しないこと）			5V：-10℃～+60℃ （温度ディレーティングあり） 12/24V：-10℃～+70℃ （温度ディレーティングあり）（ただし結露および氷結しないこと）
	保存温度		-25℃～+75℃
	使用周囲湿度		25～85%RH（保存湿度25～90%RH）
	耐電圧		AC3.0kV 1min.（入力一括）と（出力一括）間　（カットオフ電流10mA）
			AC2.0kV 1min.（入力一括）と（PE）間　（カットオフ電流10mA）
			AC1.0kV 1min.（出力一括）と（PE）間　（カットオフ電流20mA）
	絶縁抵抗		100MΩ以上（出力一括ー入力一括・PE）間
	耐振動		10～55Hz　19.6m/s²（2G）3方向　各1hにて異常のないこと
	耐衝撃		196.1m/s²　6方向各3回にて異常のないこと
	雑音端子電圧		EN55011 Group1 ClassB ＊7 ＊8
	放射妨害電界強度		EN55011 Group1 ClassB ＊7 ＊8
	安全規格		UL UR：UL60950-1（Recognition）
			cUR：CSA C22.2 No.60950-1
			EN：EN50178、EN60950-1
	SEMI規格		─
	質量＊5		250g（シャーシ、カバー除く）			320g（シャーシ、カバー除く）

ハーネスの仕様

形式	コネクタ構造	使用電線
形S82Y-EX01HI-□□	【ハウジング】型　式：VHR-5N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線番号	AWG	色	長さ：L （mm）
		1	UL1015	18	黒	500
		2	あき
		3	UL1015	18	白	500
		4	あき
		5	UL1015	18	緑	500
形S82Y-EX01HO-□□	【ハウジング】型　式：VHR-4N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線	AWG	色	長さ：L （mm）
		1	UL1015	18	黒	500
		2	UL1015	18	黒	500
		3	UL1015	18	赤	500
		4	UL1015	18	赤	500
形S82Y-EX03HO-□□	【ハウジング】型　式：VHR-8N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線	AWG	色	長さ：L （mm）
		1	UL1015	18	黒	500
		2	UL1015	18	黒	500
		3	UL1015	18	黒	500
		4	UL1015	18	黒	500
		5	UL1015	18	赤	500
		6	UL1015	18	赤	500
		7	UL1015	18	赤	500
		8	UL1015	18	赤	500
形S82Y-EX04HO-□□	【ハウジング】型　式：VHR-6N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線	AWG	色	長さ：L （mm）
		1	UL1015	18	赤	500
		2	UL1015	18	赤	500
		3	UL1015	18	赤	500
		4	UL1015	18	赤	500
		5	UL1015	18	赤	500
		6	UL1015	18	赤	500
形S82Y-EX05HO-□□	【ハウジング】型　式：VHR-7N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線	AWG	色	長さ：L （mm）
		1	UL1015	18	黒	500
		2	UL1015	18	黒	500
		3	UL1015	18	黒	500
		4	UL1015	18	黒	500
		5	UL1015	18	黒	500
		6	UL1015	18	黒	500
		7	UL1015	18	黒	500
形S82Y-EX06HO-□□	【ハウジング】型　式：VHR-6N メーカ：日本圧着端子製造【端子】型　式：SVH-21T-P1.1 メーカ：日本圧着端子製造	ピン番号	電線	AWG	色	長さ：L （mm）
		1	UL1015	18	赤	500
		2	UL1015	18	赤	500
		3	UL1015	18	赤	500
		4	UL1015	18	赤	500
		5	UL1015	18	赤	500
		6	UL1015	18	赤	500
