外観 | I/O
点数 |
I/O
区分 |

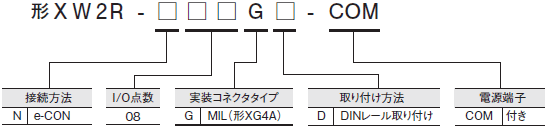

形式 * | 標準価格
(¥) |
実装コネクタ形式 | ケーブル側
コネクタ形式 |
---|---|---|---|---|---|---|
![]() |
8点 | 入力用 | 形XW2R-N08GD-COM | 2,500 | MIL側:
形XG4A-1431 e-CON側: 形XN2D-4471 |
MIL側:
形XG4M-1430-T e-CON側: 形XN2A-1470 |
コネクタ端子台変換ユニット
この商品について
関連情報
情報更新 : 2017/05/08
※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。
外観 | I/O
点数 |
I/O
区分 |
形式 * | 標準価格
(¥) |
実装コネクタ形式 | ケーブル側
コネクタ形式 |
---|---|---|---|---|---|---|
![]() |
8点 | 入力用 | 形XW2R-N08GD-COM | 2,500 | MIL側:
形XG4A-1431 e-CON側: 形XN2D-4471 |
MIL側:
形XG4M-1430-T e-CON側: 形XN2A-1470 |
外観 | 極数 | 形式 | |
---|---|---|---|
![]() |
4 | ◎ | 形XN2A-1470 |
外観 | 極数 | 形式 | |
---|---|---|---|
![]() |
4 | ◎ | 形XN2B-1470 |

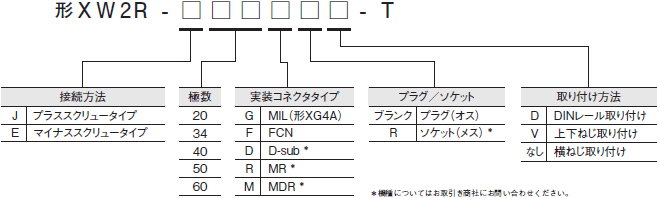

外観 *1 | 実装コネクタタイプ | 極数 | 形式 *2 | A寸法
(mm) |
標準価格
(¥) |
||
---|---|---|---|---|---|---|---|
![]() |
MILコネクタ | 形XG4A-2031 | 20 | ◎ | 形XW2R-J20GD-T | 81.7 | 2,700 |
形XG4A-3431 | 34 | ◎ | 形XW2R-J34GD-T | 130.7 | 4,000 | ||
形XG4A-4031 | 40 | ◎ | 形XW2R-J40GD-T | 151.7 | 4,100 | ||
形XG4A-5031 | 50 | ◎ | 形XW2R-J50GD-T | 186.7 | 5,500 | ||
形XG4A-6031 | 60 | 形XW2R-J60GD-T | 221.7 | 6,800 | |||
FCNコネクタ | 形FCN-364P040-AU | 40 | ◎ | 形XW2R-J40FD-T | 151.7 | 4,200 |
*1. 外観の実装コネクタはMILコネクタになります。
*2. DINレール取り付けタイプのみ掲載しています。ねじ取り付けタイプの形式情報については、形XW2Rシリーズ カタログ(カタログ番号:CDLJ-033)をご覧ください。
外観 *1 | 実装コネクタタイプ | 極数 | 形式 *2 | A寸法(mm) | 標準価格(¥) | ||
---|---|---|---|---|---|---|---|
![]() |
MILコネクタ | 形XG4A-2031 | 20 | ◎ | 形XW2R-E20GD-T | 64.4 | 2,700 |
形XG4A-3431 | 34 | ◎ | 形XW2R-E34GD-T | 98.5 | 4,000 | ||
形XG4A-4031 | 40 | ◎ | 形XW2R-E40GD-T | 113.5 | 4,100 | ||
形XG4A-5031 | 50 | 形XW2R-E50GD-T | 138.5 | 5,500 | |||
形XG4A-6031 | 60 | 形XW2R-E60GD-T | 163.5 | 6,800 | |||
FCNコネクタ | 形FCN-364P040-AU | 40 | 形XW2R-E40FD-T | 113.5 | 4,200 |
*1. 外観の実装コネクタはMILコネクタになります。
*2. DINレール取り付けタイプのみ掲載しています。ねじ取り付けタイプの形式情報については、形XW2Rシリーズ カタログ(カタログ番号:CDLJ-033)をご覧ください。
外観 *1 | 実装コネクタタイプ | 極数 | 形式 *2 | A寸法(mm) | 標準価格(¥) | ||
---|---|---|---|---|---|---|---|
![]() |
MILコネクタ | 形XG4A-2031 | 20 | ◎ | 形XW2R-P20GD-T | 64.4 | 2,800 |
形XG4A-3431 | 34 | ◎ | 形XW2R-P34GD-T | 98.5 | 3,500 | ||
形XG4A-4031 | 40 | ◎ | 形XW2R-P40GD-T | 113.5 | 3,800 | ||
形XG4A-5031 | 50 | ◎ | 形XW2R-P50GD-T | 138.5 | 4,800 | ||
形XG4A-6031 | 60 | 形XW2R-P60GD-T | 163.5 | 5,500 | |||
FCNコネクタ | 形FCN-364P040-AU | 40 | 形XW2R-P40FD-T | 113.5 | 4,000 |
*1. 外観の実装コネクタはMILコネクタになります。
*2. DINレール取り付けタイプのみ掲載しています。ねじ取り付けタイプの形式情報については、形XW2Rシリーズ カタログ(カタログ番号:CDLJ-033)をご覧ください。
