オムロン製PLC接続タイプ
電源端子付き
形式一覧
オムロン製PLCタイプ選定表
16点タイプ
| 入出力 | I/O点数 | I/Oユニット | PLC接続タイプ形式 | 接続ケーブル＊ |
|---|---|---|---|---|
| 入力 | 32 | 形CJ1W-ID231 | 形XW2R-N16GD-C1-COM：2台 | 形XW2Z-□□□D：1本 |
| 形CS1W-ID231 | ||||
| 64 | 形CJ1W-ID261 | 形XW2R-N16GD-C1-COM：4台 | 形XW2Z-□□□D：2本 | |
| 形CS1W-ID261 | ||||
| 入出力 | 16 | 形NX-MD6121-6（入力側） | 形XW2R-N16GD-C1-COM：1台 | 形XW2Z-□□□A：1本 |
| 形CJ1W-MD231（入力側） | 形XW2R-N16GD-C1-COM：1台 | 形XW2Z-□□□A：1本 | ||
| 32 | 形CJ1W-MD261（入力側） | 形XW2R-N16GD-C1-COM：2台 | 形XW2Z-□□□D：1本 | |
| 形CS1W-MD261（入力側） | ||||
| 形CS1W-MD262（入力側） | ||||
| 形CS1W-MD561（入力側） | ||||
| 入力 | 32 | 形CJ1W-ID232 | 形XW2R-N16GD-C1-COM：2台 | 形XW2Z-□□□N：1本 |
| 形CJ1W-ID233 | ||||
| 入出力 | 形CJ1W-MD263（入力側） | |||
| 形CJ1W-MD563（入力側） | ||||
| 入力 | 64 | 形CJ1W-ID262 | 形XW2R-N16GD-C1-COM：4台 | 形XW2Z-□□□N：2本 |
＊□□□□にはケーブル長さが入ります。詳細は下記の「PLC接続専用ケーブル」をご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を＋／－逆に接続してください。
32点タイプ
| 入出力 | I/O
点数 |
I/Oユニット | PLC接続タイプ形式 | 接続ケーブル＊ |
|---|---|---|---|---|
| 入力 | 32 | 形NX-ID6142-5 | 形XW2R-N32GD-C2-COM：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形NX-ID6142-6 | 形XW2R-N32GD-C1-COM：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
||
| 形CJ1W-ID231 | 形XW2R-N32GD-C1-COM：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
||
| 形CS1W-ID231 | ||||
| 64 | 形CJ1W-ID261 | 形XW2R-N32GD-C1-COM：2台 | 形XW2Z-□□□B：2本もしくは/
形XW2Z-□□□□BF-L：2本 |
|
| 形CS1W-ID261 | ||||
| 入出力 | 32 | 形CJ1W-MD261（入力側） | 形XW2R-N32GD-C1-COM：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| 形CS1W-MD261（入力側） | ||||
| 形CS1W-MD262（入力側） | ||||
| 形CS1W-MD561（入力側） | ||||
| 入力 | 32 | 形CJ1W-ID232 | 形XW2R-N32GD-C2-COM：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-ID233 | ||||
| 64 | 形CJ1W-ID262 | 形XW2R-N32GD-C2-COM：2台 | 形XW2Z-□□□K：2本もしくは/
形XW2Z-□□□□FF-L：2本 |
|
| 入出力 | 32 | 形CJ1W-MD263（入力側） | 形XW2R-N32GD-C2-COM：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-MD563（入力側） |
＊□□□□にはケーブル長さが入ります。詳細は下記の「PLC接続専用ケーブル」をご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を＋／－逆に接続してください。
PLC接続専用ケーブル
形XW2Z-□□□B、形XW2Z-□□□□BF-L
コネクタ：富士通社製/オータックス社製コネクタ40極-MILコネクタ40極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.5 | 形XW2Z-050B | 形XW2Z-0050BF-L |
| 1 | 形XW2Z-100B | 形XW2Z-0100BF-L | |
| 1.5 | 形XW2Z-150B | 形XW2Z-0150BF-L | |
| 2 | 形XW2Z-200B | 形XW2Z-0200BF-L | |
| 3 | 形XW2Z-300B | 形XW2Z-0300BF-L | |
| 5 | 形XW2Z-500B | 形XW2Z-0500BF-L | |
| 7 | 形XW2Z-700B | 形XW2Z-0700BF-L | |
| 10 | 形XW2Z-010B | 形XW2Z-1000BF-L |
ケーブルの長さL（ｍ）
形XW2Z-□□□K、形XW2Z-□□□□FF-L
コネクタ：MILコネクタ40極-MILコネクタ40極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.5 | 形XW2Z-C50K | 形XW2Z-0050FF-L |
| 1 | 形XW2Z-100K | 形XW2Z-0100FF-L | |
| 1.5 | 形XW2Z-150K | 形XW2Z-0150FF-L | |
| 2 | 形XW2Z-200K | 形XW2Z-0200FF-L | |
| 3 | 形XW2Z-300K | 形XW2Z-0300FF-L | |
| 5 | 形XW2Z-500K | 形XW2Z-0500FF-L | |
| 7 | ─ | 形XW2Z-0700FF-L | |
| 10 | 形XW2Z-010K | 形XW2Z-1000FF-L |
ケーブルの長さL（ｍ）
e-CONタイプ
| 外観 | I/O点数 | 入力/出力 | 形式 | A寸法（mm） |
|---|---|---|---|---|
 |
16 | 入力 | 形XW2R-N16GD-C1-COM | 98.5 |
| 32 | 形XW2R-N32GD-C1-COM | 186.7 | ||
| 形XW2R-N32GD-C2-COM |
電源端子なし
形式一覧

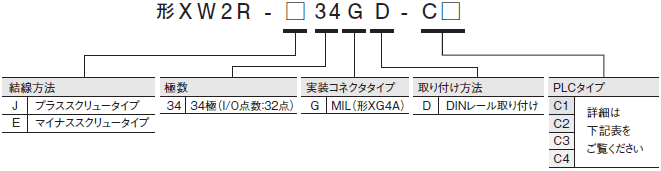

オムロン製PLCタイプ選定表
| 入出力 | I/O点数 | I/Oユニット | PLC接続タイプ形式＊1 | 接続ケーブル＊2 |
|---|---|---|---|---|
| 入力 | 32 | 形NX-ID6142-6 | 形XW2R-□34GD-C1：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| 形CJ1W-ID231 | 形XW2R-□34GD-C1：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
||
| 形CS1W-ID231 | ||||
| 64 | 形CJ1W-ID261 | 形XW2R-□34GD-C1：2台 | 形XW2Z-□□□B：2本もしくは/
形XW2Z-□□□□BF-L：2本 |
|
| 形CS1W-ID261 | ||||
| 入出力 | 32 | 形CJ1W-MD261（入力側） | 形XW2R-□34GD-C1：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| 形CS1W-MD261（入力側） | ||||
| 形CS1W-MD262（入力側） | ||||
| 形CS1W-MD561（入力側） | ||||
| 入力 | 32 | 形NX-ID6142-5 | 形XW2R-□34GD-C2：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1 |
| 形CJ1W-ID232 | 形XW2R-□34GD-C2：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
||
| 形CJ1W-ID233 | ||||
| 64 | 形CJ1W-ID262 | 形XW2R-□34GD-C2：2台 | 形XW2Z-□□□K：2本もしくは/
形XW2Z-□□□□FF-L：2本 |
|
| 入出力 | 32 | 形CJ1W-MD263（入力側） | 形XW2R-□34GD-C2：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-MD563（入力側） | ||||
| 出力 | 32 | 形NX-OD6121-6 | 形XW2R-□34GD-C3：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| 形CJ1W-OD231 | 形XW2R-□34GD-C3：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
||
| 形CS1W-OD231 | ||||
| 形CS1W-OD232 | ||||
| 64 | 形CJ1W-OD261 | 形XW2R-□34GD-C3：2台 | 形XW2Z-□□□B：2本もしくは/
形XW2Z-□□□□BF-L：2本 |
|
| 形CS1W-OD261 | ||||
| 形CS1W-OD262 | ||||
| 入出力 | 32 | 形CJ1W-MD261（出力側） | 形XW2R-□34GD-C3：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| 形CS1W-MD261（出力側） | ||||
| 形CS1W-MD262（出力側） | ||||
| 形CS1W-MD561（出力側） | ||||
| 出力 | 32 | 形NX-OD6121-5 | 形XW2R-□34GD-C4：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形NX-OD6256-5 | ||||
| 形CJ1W-OD232 | 形XW2R-□34GD-C4：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
||
| 形CJ1W-OD233 | ||||
| 形CJ1W-OD234 | ||||
| 64 | 形CJ1W-OD262 | 形XW2R-□34GD-C4：2台 | 形XW2Z-□□□K：2本もしくは/
形XW2Z-□□□□FF-L：2本 |
|
| 形CJ1W-OD263 | ||||
| 入出力 | 32 | 形CJ1W-MD263（出力側） | 形XW2R-□34GD-C4：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-MD563（出力側） |
＊1. □には結線方法のJ、Eが入ります。
＊2. □□□□にはケーブル長さが入ります。詳細は上記の「PLC接続専用ケーブル」をご覧ください。
注1. 全てのPLC接続には対応しておりません。
2. 1コモン/32点となります。
3. 選定に便利なツールもご用意しております。
プラススクリュータイプ
| 外観 | I/O点数（極数） | 形式 ＊ |
|---|---|---|
 |
32（34） | 形XW2R-J34GD-C1 |
| 形XW2R-J34GD-C2 | ||
| 形XW2R-J34GD-C3 | ||
| 形XW2R-J34GD-C4 |
＊DINレール取り付けタイプのみ掲載しています。
マイナススクリュータイプ
| 外観 | I/O点数（極数） | 形式 ＊ |
|---|---|---|
 |
32（34） | 形XW2R-E34GD-C1 |
| 形XW2R-E34GD-C2 | ||
| 形XW2R-E34GD-C3 | ||
| 形XW2R-E34GD-C4 |
＊DINレール取り付けタイプのみ掲載しています。
三菱電機（株）製PLC接続タイプ
電源端子付き
形式一覧

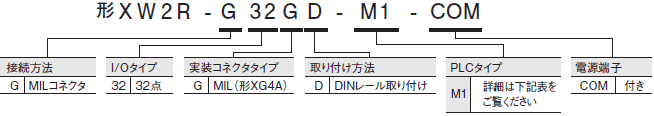

MILコネクタ
三菱電機（株）製PLCタイプ選定表
| I/O点数 | 三菱電機（株）製PLC形式 | PLC接続タイプ形式 | 接続ケーブル＊ |
|---|---|---|---|
| 32 | QX41、QX41-S1、QX41-S2、QX71 | 形XW2R-G32GD-M1-COM：1台 | 接続(A)
形XW2Z-□□□B：1本もしくは/ 形XW2Z-□□□□BF-L：1本 接続(B) 形XW2Z-□□□AA：4本 |
| QH42P（入力）、QX41Y41P（入力） | |||
| LX41C4 | |||
| 64 | QX42、QX42-S1、QX82、QX82-S1 | 形XW2R-G32GD-M1-COM：2台 | 接続(A)
形XW2Z-□□□B：2本もしくは/ 形XW2Z-□□□□BF-L：2本 接続(B) 形XW2Z-□□□AA：8本 |
| LX42C4 |
＊□□□□にはケーブル長さが入ります。
注. 本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を＋／－逆に接続してください。
形XW2Z-□□□B、形XW2Z-□□□□BF-L
コネクタ：富士通社製/オータックス社製コネクタ40極-MILコネクタ40極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.5 | 形XW2Z-050B | 形XW2Z-0050BF-L |
| 1 | 形XW2Z-100B | 形XW2Z-0100BF-L | |
| 1.5 | 形XW2Z-150B | 形XW2Z-0150BF-L | |
| 2 | 形XW2Z-200B | 形XW2Z-0200BF-L | |
| 3 | 形XW2Z-300B | 形XW2Z-0300BF-L | |
| 5 | 形XW2Z-500B | 形XW2Z-0500BF-L | |
| 7 | 形XW2Z-700B | 形XW2Z-0700BF-L | |
| 10 | 形XW2Z-010B | 形XW2Z-1000BF-L | |
| 15 | 形XW2Z-15MB | ─ | |
| 20 | 形XW2Z-20MB | ─ |
ケーブルの長さL（ｍ）
XW2Z-□□□AA
MILコネクタ14極-MILコネクタ14極
| 外観 | ケーブルの長さ（ｍ） | シールドあり |
|---|---|---|
| 形式 | ||
 |
0.5 | 形XW2Z-050AA |
| 1 | 形XW2Z-100AA | |
| 2 | 形XW2Z-200AA | |
| 5 | 形XW2Z-500AA | |
| 10 | 形XW2Z-010AA |
ケーブルの長さL（ｍ）
| 外観 | 形式 | 極数 |
|---|---|---|
 |
形XW2R-G32GD-M1-COM | 40極×1点
14極×4点 |
| 外観 | I/O
点数 |
PLC側
コネクタ極数 |
I/O
区分 |
形式 | 実装コネクタ形式 | ケーブル側
コネクタ形式 |
|---|---|---|---|---|---|---|
 |
8点 | 14極 | 入力用 | 形XW2R-N08GD-COM | 形XG4A-1431（PLC側）
形XN2D-4471（入力側） |
形XG4M-1430-T（PLC側）
形XN2A-1470（入力側） |
電源端子なし
形式一覧
三菱電機（株）製PLCタイプ選定表
| PLCタイプ | I/O点数 | 三菱電機（株）製PLC形式 | PLC接続タイプ＊1 | 接続ケーブル＊2 |
|---|---|---|---|---|
| M1 | 32 | LX41C4 | 形XW2R-□34GD-M1：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| QX41/QX41-S1/QX41-S2 | ||||
| QX71 | ||||
| RX41C4 | ||||
| QH42P（入力） | ||||
| QX41Y41P（入力） | ||||
| RH42C4NT2P（入力） | ||||
| 64 | LX42C4 | 形XW2R-□34GD-M1：2台 | 形XW2Z-□□□B：2本もしくは/
形XW2Z-□□□□BF-L：2本 |
|
| QX42/QX42-S1 | ||||
| QX82/QX82-S1 | ||||
| RX42C4 | ||||
| M2 | 32 | LY41NT1P | 形XW2R-□34GD-M2：1台 | 形XW2Z-□□□B：1本もしくは/
形XW2Z-□□□□BF-L：1本 |
| QY41P | ||||
| QY71 | ||||
| RY41NT2P | ||||
| RY41PT1P | ||||
| QH42P（出力） | ||||
| QX41Y41P（出力） | ||||
| RH42C4NT2P（出力） | ||||
| 64 | LY42NT1P | 形XW2R-□34GD-M2：2台 | 形XW2Z-□□□B：2本もしくは/
形XW2Z-□□□□BF-L：2本 |
|
| QY42P | ||||
| QY82P | ||||
| RY42NT2P | ||||
| RY42PT1P |
＊1. □には結線方法のJ、Eが入ります。
＊2. □□□□にはケーブル長さが入ります。
形XW2Z-□□□B、形XW2Z-□□□□BF-L
コネクタ：富士通社製/オータックス社製コネクタ40極-MILコネクタ40極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.5 | 形XW2Z-050B | 形XW2Z-0050BF-L |
| 1 | 形XW2Z-100B | 形XW2Z-0100BF-L | |
| 1.5 | 形XW2Z-150B | 形XW2Z-0150BF-L | |
| 2 | 形XW2Z-200B | 形XW2Z-0200BF-L | |
| 3 | 形XW2Z-300B | 形XW2Z-0300BF-L | |
| 5 | 形XW2Z-500B | 形XW2Z-0500BF-L | |
| 7 | 形XW2Z-700B | 形XW2Z-0700BF-L | |
| 10 | 形XW2Z-010B | 形XW2Z-1000BF-L | |
| 15 | 形XW2Z-15MB | ─ | |
| 20 | 形XW2Z-20MB | ─ |
ケーブルの長さL（ｍ）
プラススクリュータイプ
| 外観 | I/O点数（極数） | 形式 ＊ |
|---|---|---|
 |
32（34） | 形XW2R-J34GD-M1 |
| 形XW2R-J34GD-M2 |
＊DINレール取り付けタイプのみ掲載しています。
マイナススクリュータイプ
| 外観 | I/O点数（極数） | 形式 ＊ |
|---|---|---|
 |
32（34） | 形XW2R-E34GD-M1 |
| 形XW2R-E34GD-M2 |
＊DINレール取り付けタイプのみ掲載しています。
（株）キーエンス製PLC接続タイプ
電源端子なし
形式一覧
（株）キーエンス製PLCタイプ選定表
| 入出力 | I/O
点数 |
ユニット | （株）キーエンス製PLC形式 | PLC接続タイプ形式 | 接続ケーブル＊1 |
|---|---|---|---|---|---|
| 入力 | 32 | 入出力
ユニット |
KV-C32XA、KV-C32XC | 形XW2R-J34GD-K1：1台 | 形XW2Z-□□□EE：1本もしくは/
形XW2Z-□□□□EE-L：1本 |
| 出力 | KV-C32TA、KV-C32TC、KV-C32TCP | ||||
| KV-C32TD | |||||
| 入出力 | KV-C32XTD | ||||
| 入力 | 64 | KV-C64XA、KV-C64XB、KV-C64XC | 形XW2R-J34GD-K1：2台 | 形XW2Z-□□□EE：2本もしくは/
形XW2Z-□□□□EE-L：2本 |
|
| 出力 | KV-C64TA、KV-C64TC、KV-C64TD、KV-C64TCP | ||||
| ─ | ─ | CPU
ユニット |
KV-1000、KV-3000、KV-5000、KV-5500 | 形XW2R-J40GD-K2：1台 | 形XW2Z-□□□K：1本もしくは/
形XW2Z-□□□□FF-L：1本 |
＊1. □□□□にはケーブル長さが入ります。
形XW2Z-□□□EE、形XW2Z-□□□□EE-L
コネクタ：MILコネクタ34極-MILコネクタ34極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.5 | 形XW2Z-050EE | 形XW2Z-0050EE-Ｌ |
| 1 | 形XW2Z-100EE | 形XW2Z-0100EE-Ｌ | |
| 1.5 | 形XW2Z-150EE | 形XW2Z-0150EE-Ｌ | |
| 2 | 形XW2Z-200EE | 形XW2Z-0200EE-Ｌ | |
| 3 | 形XW2Z-300EE | 形XW2Z-0300EE-Ｌ | |
| 5 | 形XW2Z-500EE | 形XW2Z-0500EE-Ｌ | |
| 7 | ─ | 形XW2Z-0700EE-Ｌ | |
| 10 | ─ | 形XW2Z-1000EE-Ｌ |
ケーブルの長さL（ｍ）
形XW2Z-□□□K、形XW2Z-□□□□FF-L
コネクタ：MILコネクタ40極-MILコネクタ40極
| 外観 | ケーブルの
長さL（ｍ） |
シールドあり | シールド無し |
|---|---|---|---|
| 形式 | 形式 | ||
 |
0.25 | 形XW2Z-C25K | ─ |
| 0.5 | 形XW2Z-C50K | 形XW2Z-0050FF-L | |
| 1 | 形XW2Z-100K | 形XW2Z-0100FF-L | |
| 1.5 | 形XW2Z-150K | 形XW2Z-0150FF-L | |
| 2 | 形XW2Z-200K | 形XW2Z-0200FF-L | |
| 3 | 形XW2Z-300K | 形XW2Z-0300FF-L | |
| 5 | 形XW2Z-500K | 形XW2Z-0500FF-L | |
| 7 | ─ | 形XW2Z-0700FF-L | |
| 10 | 形XW2Z-010K | 形XW2Z-1000FF-L |
ケーブルの長さL（ｍ）
プラススクリュータイプ
| 外観 | I/O点数（極数） | 形式 ＊ | A寸法（mm） |
|---|---|---|---|
 |
32（34） | 形XW2R-J34GD-K1 | 130.7 |
| 36（40） | 形XW2R-J40GD-K2 | 151.7 |
＊DINレール取り付けタイプのみ掲載しています。
入力機器接続用コネクタ 形XN2 e-CONコネクタ
センサ用
| 外観 | 極数 | 形式 |
|---|---|---|
 |
4 | 形XN2A-1470 |
中継用
| 外観 | 極数 | 形式 |
|---|---|---|
 |
4 | 形XN2B-1470 |
