E52 （汎用タイプ）

温度センサ（汎用タイプ）

E52 （汎用タイプ）

シース白金測温抵抗体・一般形白金測温抵抗体・シース形熱電対・一般形熱電対をご用意

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

マイカタログに追加

情報更新 : 2024/04/01

名称	形式	温度範囲＊	素子の種類	方式	階級	保護の材質	端子の形
シース白金測温抵抗体	形E52-P□AY	-196～+450℃	Pt100	3導線式	クラスB （B級）	SUS316	リード線直出し形
	形E52-P□C-N	-196～+450℃				ASTM316L	端子内蔵形
	形E52-P□B-N	-196～+450℃				ASTM316L	端子露出形
一般形白金測温抵抗体	形E52-P□C-N	0～+450℃				SUS316	端子内蔵形
シース形熱電対	形E52-CA□AY 形E52-IC□AY	0～+900℃	K（CA） J（IC）	非接地形	クラス2 （0.75級）	ASTM316L	リード線直出し形
	形E52-CA□B-N 形E52-IC□B-N						端子露出形
	形E52-CA□C-N 形E52-IC□C-N						端子内蔵形
一般形熱電対	形E52-CA□B-N 形E52-IC□B-N					SUS316	端子露出形
	形E52-CA□C-N 形E52-IC□C-N					SUS316	端子内蔵形
	形E52-PR□C-N	0～+1,400℃	R（PR）		クラス2 （0.25級）	・磁器1種・磁器特種	端子内蔵形

一覧表には概略仕様のみを掲載しています。必ずカタログの詳細仕様および注意事項をご確認の上、ご使用ください。
＊温度範囲は保護管の材質・太さ・構造・素線の種類により異なります。

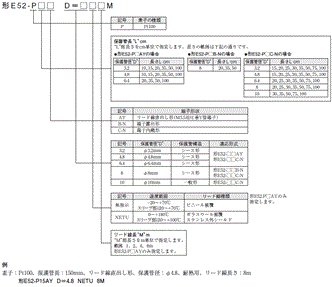

形式基準

Pt100の素子を使用する測温抵抗体および保護管長、リード線長からご選定ください。

白金測温抵抗体

シース白金測温抵抗体

リード線直出し形

形E52-P□AY

端子部の形状	保護管径D （mm）	保護管長L （cm）	リード線の種類	リード線長M（m）
				1	2	4	8
				形式
リード線直出し形	φ3.2	10	一般用	形E52-P10AY D=3.2 1M	形E52-P10AY D＝3.2 2M	形E52-P10AY D＝3.2 4M	形E52-P10AY D＝3.2 8M
		10	耐熱用	形E52-P10AY D=3.2 NETU 1M	形E52-P10AY D＝3.2 NETU 2M	形E52-P10AY D＝3.2 NETU 4M	形E52-P10AY D＝3.2 NETU 8M
		15	一般用	形E52-P15AY D＝3.2 1M	形E52-P15AY D＝3.2 2M	形E52-P15AY D＝3.2 4M	形E52-P15AY D＝3.2 8M
		15	耐熱用	形E52-P15AY D＝3.2 NETU 1M	形E52-P15AY D＝3.2 NETU 2M	形E52-P15AY D＝3.2 NETU 4M	形E52-P15AY D＝3.2 NETU 8M
		20	一般用	形E52-P20AY D＝3.2 1M	形E52-P20AY D＝3.2 2M	形E52-P20AY D＝3.2 4M	形E52-P20AY D＝3.2 8M
		20	耐熱用	形E52-P20AY D＝3.2 NETU 1M	形E52-P20AY D＝3.2 NETU 2M	形E52-P20AY D＝3.2 NETU 4M	形E52-P20AY D＝3.2 NETU 8M
		35	一般用	形E52-P35AY D＝3.2 1M	形E52-P35AY D＝3.2 2M	形E52-P35AY D＝3.2 4M	形E52-P35AY D＝3.2 8M
		35	耐熱用	形E52-P35AY D＝3.2 NETU 1M	形E52-P35AY D＝3.2 NETU 2M	形E52-P35AY D＝3.2 NETU 4M	形E52-P35AY D＝3.2 NETU 8M
		50	一般用	形E52-P50AY D＝3.2 1M	形E52-P50AY D＝3.2 2M	形E52-P50AY D＝3.2 4M	形E52-P50AY D＝3.2 8M
		50	耐熱用	形E52-P50AY D＝3.2 NETU 1M	形E52-P50AY D＝3.2 NETU 2M	形E52-P50AY D＝3.2 NETU 4M	形E52-P50AY D＝3.2 NETU 8M
		100	一般用	形E52-P100AY D＝3.2 1M	形E52-P100AY D＝3.2 2M	形E52-P100AY D＝3.2 4M	形E52-P100AY D＝3.2 8M
		100	耐熱用	形E52-P100AY D＝3.2 NETU 1M	形E52-P100AY D＝3.2 NETU 2M	形E52-P100AY D＝3.2 NETU 4M	形E52-P100AY D＝3.2 NETU 8M
	φ4.8	10	一般用	形E52-P10AY D=4.8 1M	形E52-P10AY D=4.8 2M	形E52-P10AY D=4.8 4M	形E52-P10AY D=4.8 8M
		10	耐熱用	形E52-P10AY D=4.8 NETU 1M	形E52-P10AY D=4.8 NETU 2M	形E52-P10AY D=4.8 NETU 4M	形E52-P10AY D=4.8 NETU 8M
		15	一般用	形E52-P15AY D＝4.8 1M	形E52-P15AY D＝4.8 2M	形E52-P15AY D＝4.8 4M	形E52-P15AY D＝4.8 8M
		15	耐熱用	形E52-P15AY D＝4.8 NETU 1M	形E52-P15AY D＝4.8 NETU 2M	形E52-P15AY D＝4.8 NETU 4M	形E52-P15AY D＝4.8 NETU 8M
		20	一般用	形E52-P20AY D＝4.8 1M	形E52-P20AY D＝4.8 2M	形E52-P20AY D＝4.8 4M	形E52-P20AY D＝4.8 8M
		20	耐熱用	形E52-P20AY D＝4.8 NETU 1M	形E52-P20AY D＝4.8 NETU 2M	形E52-P20AY D＝4.8 NETU 4M	形E52-P20AY D＝4.8 NETU 8M
		35	一般用	形E52-P35AY D＝4.8 1M	形E52-P35AY D＝4.8 2M	形E52-P35AY D＝4.8 4M	形E52-P35AY D＝4.8 8M
		35	耐熱用	形E52-P35AY D＝4.8 NETU 1M	形E52-P35AY D＝4.8 NETU 2M	形E52-P35AY D＝4.8 NETU 4M	形E52-P35AY D＝4.8 NETU 8M
		50	一般用	形E52-P50AY D＝4.8 1M	形E52-P50AY D＝4.8 2M	形E52-P50AY D＝4.8 4M	形E52-P50AY D＝4.8 8M
		50	耐熱用	形E52-P50AY D＝4.8 NETU 1M	形E52-P50AY D＝4.8 NETU 2M	形E52-P50AY D＝4.8 NETU 4M	形E52-P50AY D＝4.8 NETU 8M
		100	一般用	形E52-P100AY D＝4.8 1M	形E52-P100AY D＝4.8 2M	形E52-P100AY D＝4.8 4M	形E52-P100AY D＝4.8 8M
		100	耐熱用	形E52-P100AY D＝4.8 NETU 1M	形E52-P100AY D＝4.8 NETU 2M	形E52-P100AY D＝4.8 NETU 4M	形E52-P100AY D＝4.8 NETU 8M
	φ6.4	20	一般用	形E52-P20AY D＝6.4 1M	形E52-P20AY D＝6.4 2M	形E52-P20AY D＝6.4 4M	形E52-P20AY D＝6.4 8M
		20	耐熱用	形E52-P20AY D＝6.4 NETU 1M	形E52-P20AY D＝6.4 NETU 2M	形E52-P20AY D＝6.4 NETU 4M	形E52-P20AY D＝6.4 NETU 8M
		35	一般用	形E52-P35AY D＝6.4 1M	形E52-P35AY D＝6.4 2M	形E52-P35AY D＝6.4 4M	形E52-P35AY D＝6.4 8M
		35	耐熱用	形E52-P35AY D＝6.4 NETU 1M	形E52-P35AY D＝6.4 NETU 2M	形E52-P35AY D＝6.4 NETU 4M	形E52-P35AY D＝6.4 NETU 8M
		50	一般用	形E52-P50AY D＝6.4 1M	形E52-P50AY D＝6.4 2M	形E52-P50AY D＝6.4 4M	形E52-P50AY D＝6.4 8M
		50	耐熱用	形E52-P50AY D＝6.4 NETU 1M	形E52-P50AY D＝6.4 NETU 2M	形E52-P50AY D＝6.4 NETU 4M	形E52-P50AY D＝6.4 NETU 8M
		100	一般用	形E52-P100AY D＝6.4 1M	形E52-P100AY D＝6.4 2M	形E52-P100AY D＝6.4 4M	形E52-P100AY D＝6.4 8M
		100	耐熱用	形E52-P100AY D＝6.4 NETU 1M	形E52-P100AY D＝6.4 NETU 2M	形E52-P100AY D＝6.4 NETU 4M	形E52-P100AY D＝6.4 NETU 8M

端子内蔵形

形E52-P□C-N

端子部の形状	保護管長L （cm）	保護管径D（mm）
		φ3.2	φ4.8	φ6.4	φ8
		形式
端子内蔵形	15	形E52-P15C-N D=3.2	形E52-P15C-N D=4.8	――	――
	20	形E52-P20C-N D＝3.2	形E52-P20C-N D＝4.8	形E52-P20C-N D＝6.4	形E52-P20C-N D＝8
	25	形E52-P25C-N D=3.2	形E52-P25C-N D=4.8	形E52-P25C-N D=6.4	形E52-P25C-N D=8
	30	形E52-P30C-N D=3.2	形E52-P30C-N D=4.8	形E52-P30C-N D=6.4	形E52-P30C-N D=8
	35	形E52-P35C-N D＝3.2	形E52-P35C-N D＝4.8	形E52-P35C-N D＝6.4	形E52-P35C-N D＝8
	50	形E52-P50C-N D＝3.2	形E52-P50C-N D＝4.8	形E52-P50C-N D＝6.4	形E52-P50C-N D＝8
	75	形E52-P75C-N D=3.2	形E52-P75C-N D＝4.8	形E52-P75C-N D＝6.4	形E52-P75C-N D=8
	100	形E52-P100C-N D=3.2	形E52-P100C-N D=4.8	形E52-P100C-N D=6.4	形E52-P100C-N D=8

端子露出形

形E52-P□B-N

端子部の形状	保護管長L（cm）	保護管径D（mm）
		φ8
		形式
端子露出形	20	形E52-P20B-N D＝8
	35	形E52-P35B-N D＝8
	50	形E52-P50B-N D＝8

一般形白金測温抵抗体

端子内蔵形

形E52-P□C-N

端子部の形状	保護管長L（cm）	保護管径D（mm）
		φ10
		形式
端子内蔵形	30	形E52-P30C-N D=10
	35	形E52-P35C-N D＝10
	50	形E52-P50C-N D＝10
	75	形E52-P75C-N D＝10
	100	形E52-P100C-N D＝10

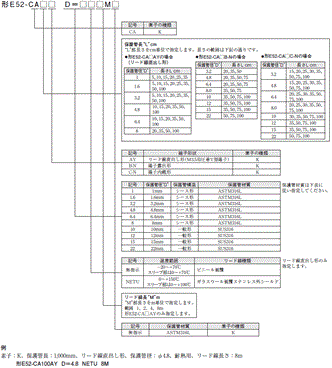

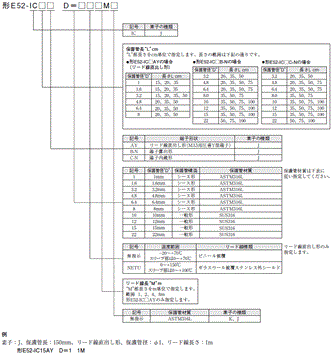

形式基準

保護管の材質、保護管長、リード線長からご選定ください。

熱電対

シース形熱電対

リード線直出し形

形E52-CA□AY

K（CA）タイプ（形E52-CA□AY）

端子部の形状	保護管径D （mm）	保護管長L （cm）	リード線の種類	リード線長M（m）
				1	2	4	8
				形式
リード線直出し形	φ1	5	一般用	形E52-CA5AY D=1 1M	形E52-CA5AY D=1 2M	形E52-CA5AY D=1 4M	形E52-CA5AY D=1 8M
		5	耐熱用	形E52-CA5AY D=1 NETU 1M	形E52-CA5AY D=1 NETU 2M	形E52-CA5AY D=1 NETU 4M	形E52-CA5AY D=1 NETU 8M
		10	一般用	形E52-CA10AY D=1 1M	形E52-CA10AY D=1 2M	形E52-CA10AY D=1 4M	形E52-CA10AY D=1 8M
		10	耐熱用	形E52-CA10AY D=1 NETU 1M	形E52-CA10AY D=1 NETU 2M	形E52-CA10AY D=1 NETU 4M	形E52-CA10AY D=1 NETU 8M
		15	一般用	形E52-CA15AY D＝1 1M	形E52-CA15AY D＝1 2M	形E52-CA15AY D＝1 4M	形E52-CA15AY D＝1 8M
		15	耐熱用	形E52-CA15AY D＝1 NETU 1M	形E52-CA15AY D＝1 NETU 2M	形E52-CA15AY D＝1 NETU 4M	形E52-CA15AY D＝1 NETU 8M
		20	一般用	形E52-CA20AY D＝1 1M	形E52-CA20AY D＝1 2M	形E52-CA20AY D＝1 4M	形E52-CA20AY D＝1 8M
		20	耐熱用	形E52-CA20AY D＝1 NETU 1M	形E52-CA20AY D＝1 NETU 2M	形E52-CA20AY D＝1 NETU 4M	形E52-CA20AY D＝1 NETU 8M
		25	一般用	形E52-CA25AY D=1 1M	形E52-CA25AY D=1 2M	形E52-CA25AY D=1 4M	形E52-CA25AY D=1 8M
		25	耐熱用	形E52-CA25AY D=1 NETU 1M	形E52-CA25AY D=1 NETU 2M	形E52-CA25AY D=1 NETU 4M	形E52-CA25AY D=1 NETU 8M
		35	一般用	形E52-CA35AY D＝1 1M	形E52-CA35AY D＝1 2M	形E52-CA35AY D＝1 4M	形E52-CA35AY D＝1 8M
		35	耐熱用	形E52-CA35AY D＝1 NETU 1M	形E52-CA35AY D＝1 NETU 2M	形E52-CA35AY D＝1 NETU 4M	形E52-CA35AY D＝1 NETU 8M
	φ1.6	5	一般用	形E52-CA5AY D=1.6 1M	形E52-CA5AY D=1.6 2M	形E52-CA5AY D=1.6 4M	形E52-CA5AY D=1.6 8M
		5	耐熱用	形E52-CA5AY D=1.6 NETU 1M	形E52-CA5AY D=1.6 NETU 2M	形E52-CA5AY D=1.6 NETU 4M	形E52-CA5AY D=1.6 NETU 8M
		10	一般用	形E52-CA10AY D=1.6 1M	形E52-CA10AY D=1.6 2M	形E52-CA10AY D=1.6 4M	形E52-CA10AY D=1.6 8M
		10	耐熱用	形E52-CA10AY D=1.6 NETU 1M	形E52-CA10AY D=1.6 NETU 2M	形E52-CA10AY D=1.6 NETU 4M	形E52-CA10AY D=1.6 NETU 8M
		15	一般用	形E52-CA15AY D＝1.6 1M	形E52-CA15AY D＝1.6 2M	形E52-CA15AY D＝1.6 4M	形E52-CA15AY D＝1.6 8M
		15	耐熱用	形E52-CA15AY D＝1.6 NETU 1M	形E52-CA15AY D＝1.6 NETU 2M	形E52-CA15AY D＝1.6 NETU 4M	形E52-CA15AY D＝1.6 NETU 8M
		20	一般用	形E52-CA20AY D＝1.6 1M	形E52-CA20AY D＝1.6 2M	形E52-CA20AY D＝1.6 4M	形E52-CA20AY D＝1.6 8M
		20	耐熱用	形E52-CA20AY D＝1.6 NETU 1M	形E52-CA20AY D＝1.6 NETU 2M	形E52-CA20AY D＝1.6 NETU 4M	形E52-CA20AY D＝1.6 NETU 8M
		25	一般用	形E52-CA25AY D=1.6 1M	形E52-CA25AY D=1.6 2M	形E52-CA25AY D=1.6 4M	形E52-CA25AY D=1.6 8M
		25	耐熱用	形E52-CA25AY D=1.6 NETU 1M	形E52-CA25AY D=1.6 NETU 2M	形E52-CA25AY D=1.6 NETU 4M	形E52-CA25AY D=1.6 NETU 8M
		35	一般用	形E52-CA35AY D＝1.6 1M	形E52-CA35AY D＝1.6 2M	形E52-CA35AY D＝1.6 4M	形E52-CA35AY D＝1.6 8M
		35	耐熱用	形E52-CA35AY D＝1.6 NETU 1M	形E52-CA35AY D＝1.6 NETU 2M	形E52-CA35AY D＝1.6 NETU 4M	形E52-CA35AY D＝1.6 NETU 8M
		50	一般用	形E52-CA50AY D=1.6 1M	形E52-CA50AY D=1.6 2M	形E52-CA50AY D=1.6 4M	形E52-CA50AY D=1.6 1M
		50	耐熱用	形E52-CA50AY D=1.6 NETU 1M	形E52-CA50AY D=1.6 NETU 2M	形E52-CA50AY D=1.6 NETU 4M	形E52-CA50AY D=1.6 NETU 8M
		100	一般用	形E52-CA100AY D=1.6 1M	形E52-CA100AY D=1.6 2M	形E52-CA100AY D=1.6 4M	形E52-CA100AY D=1.6 8M
		100	耐熱用	形E52-CA100AY D=1.6 NETU 1M	形E52-CA100AY D=1.6 NETU 2M	形E52-CA100AY D=1.6 NETU 4M	形E52-CA100AY D=1.6 NETU 8M
	φ3.2	5	一般用	形E52-CA5AY D=3.2 1M	形E52-CA5AY D=3.2 2M	形E52-CA5AY D=3.2 4M	形E52-CA5AY D=3.2 8M
		5	耐熱用	形E52-CA5AY D=3.2 NETU 1M	形E52-CA5AY D=3.2 NETU 2M	形E52-CA5AY D=3.2 NETU 4M	形E52-CA5AY D=3.2 NETU 8M
		10	一般用	形E52-CA10AY D=3.2 1M	形E52-CA10AY D=3.2 2M	形E52-CA10AY D=3.2 4M	形E52-CA10AY D=3.2 8M
		10	耐熱用	形E52-CA10AY D=3.2 NETU 1M	形E52-CA10AY D=3.2 NETU 2M	形E52-CA10AY D=3.2 NETU 4M	形E52-CA10AY D=3.2 NETU 8M
		15	一般用	形E52-CA15AY D＝3.2 1M	形E52-CA15AY D＝3.2 2M	形E52-CA15AY D＝3.2 4M	形E52-CA15AY D＝3.2 8M
		15	耐熱用	形E52-CA15AY D＝3.2 NETU 1M	形E52-CA15AY D＝3.2 NETU 2M	形E52-CA15AY D＝3.2 NETU 4M	形E52-CA15AY D＝3.2 NETU 8M
		20	一般用	形E52-CA20AY D＝3.2 1M	形E52-CA20AY D＝3.2 2M	形E52-CA20AY D＝3.2 4M	形E52-CA20AY D＝3.2 8M
		20	耐熱用	形E52-CA20AY D＝3.2 NETU 1M	形E52-CA20AY D＝3.2 NETU 2M	形E52-CA20AY D＝3.2 NETU 4M	形E52-CA20AY D＝3.2 NETU 8M
		25	一般用	形E52-CA25AY D=3.2 1M	形E52-CA25AY D=3.2 2M	形E52-CA25AY D=3.2 4M	形E52-CA25AY D=3.2 8M
		25	耐熱用	形E52-CA25AY D=3.2 NETU 1M	形E52-CA25AY D=3.2 NETU 2M	形E52-CA25AY D=3.2 NETU 4M	形E52-CA25AY D=3.2 NETU 8M
		35	一般用	形E52-CA35AY D＝3.2 1M	形E52-CA35AY D＝3.2 2M	形E52-CA35AY D＝3.2 4M	形E52-CA35AY D＝3.2 8M
		35	耐熱用	形E52-CA35AY D＝3.2 NETU 1M	形E52-CA35AY D＝3.2 NETU 2M	形E52-CA35AY D＝3.2 NETU 4M	形E52-CA35AY D＝3.2 NETU 8M
		50	一般用	形E52-CA50AY D＝3.2 1M	形E52-CA50AY D＝3.2 2M	形E52-CA50AY D＝3.2 4M	形E52-CA50AY D＝3.2 8M
		50	耐熱用	形E52-CA50AY D＝3.2 NETU 1M	形E52-CA50AY D＝3.2 NETU 2M	形E52-CA50AY D＝3.2 NETU 4M	形E52-CA50AY D＝3.2 NETU 8M
		100	一般用	形E52-CA100AY D=3.2 1M	形E52-CA100AY D=3.2 2M	形E52-CA100AY D=3.2 4M	形E52-CA100AY D=3.2 8M
		100	耐熱用	形E52-CA100AY D=3.2 NETU 1M	形E52-CA100AY D=3.2 NETU 2M	形E52-CA100AY D=3.2 NETU 4M	形E52-CA100AY D=3.2 NETU 8M
	φ4.8	10	一般用	形E52-CA10AY D=4.8 1M	形E52-CA10AY D=4.8 2M	形E52-CA10AY D=4.8 4M	形E52-CA10AY D=4.8 8M
		10	耐熱用	形E52-CA10AY D=4.8 NETU 1M	形E52-CA10AY D=4.8 NETU 2M	形E52-CA10AY D=4.8 NETU 4M	形E52-CA10AY D=4.8 NETU 8M
		15	一般用	形E52-CA15AY D=4.8 1M	形E52-CA15AY D=4.8 2M	形E52-CA15AY D=4.8 4M	形E52-CA15AY D=4.8 8M
		15	耐熱用	形E52-CA15AY D=4.8 NETU 1M	形E52-CA15AY D=4.8 NETU 2M	形E52-CA15AY D=4.8 NETU 4M	形E52-CA15AY D=4.8 NETU 8M
		20	一般用	形E52-CA20AY D＝4.8 1M	形E52-CA20AY D＝4.8 2M	形E52-CA20AY D＝4.8 4M	形E52-CA20AY D＝4.8 8M
		20	耐熱用	形E52-CA20AY D＝4.8 NETU 1M	形E52-CA20AY D＝4.8 NETU 2M	形E52-CA20AY D＝4.8 NETU 4M	形E52-CA20AY D＝4.8 NETU 8M
		35	一般用	形E52-CA35AY D＝4.8 1M	形E52-CA35AY D＝4.8 2M	形E52-CA35AY D＝4.8 4M	形E52-CA35AY D＝4.8 8M
		35	耐熱用	形E52-CA35AY D＝4.8 NETU 1M	形E52-CA35AY D＝4.8 NETU 2M	形E52-CA35AY D＝4.8 NETU 4M	形E52-CA35AY D＝4.8 NETU 8M
		50	一般用	形E52-CA50AY D＝4.8 1M	形E52-CA50AY D＝4.8 2M	形E52-CA50AY D＝4.8 4M	形E52-CA50AY D＝4.8 8M
		50	耐熱用	形E52-CA50AY D＝4.8 NETU 1M	形E52-CA50AY D＝4.8 NETU 2M	形E52-CA50AY D＝4.8 NETU 4M	形E52-CA50AY D＝4.8 NETU 8M
		100	一般用	形E52-CA100AY D=4.8 1M	形E52-CA100AY D=4.8 2M	形E52-CA100AY D=4.8 4M	形E52-CA100AY D=4.8 8M
		100	耐熱用	形E52-CA100AY D=4.8 NETU 1M	形E52-CA100AY D=4.8 NETU 2M	形E52-CA100AY D=4.8 NETU 4M	形E52-CA100AY D=4.8 NETU 8M
	φ6.4	10	一般用	形E52-CA10AY D=6.4 1M	形E52-CA10AY D=6.4 2M	形E52-CA10AY D=6.4 4M	形E52-CA10AY D=6.4 8M
		10	耐熱用	形E52-CA10AY D=6.4 NETU 1M	形E52-CA10AY D=6.4 NETU 2M	形E52-CA10AY D=6.4 NETU 4M	形E52-CA10AY D=6.4 NETU 8M
		15	一般用	形E52-CA15AY D=6.4 1M	形E52-CA15AY D=6.4 2M	形E52-CA15AY D=6.4 4M	形E52-CA15AY D=6.4 8M
		15	耐熱用	形E52-CA15AY D=6.4 NETU 1M	形E52-CA15AY D=6.4 NETU 2M	形E52-CA15AY D=6.4 NETU 4M	形E52-CA15AY D=6.4 NETU 8M
		20	一般用	形E52-CA20AY D＝6.4 1M	形E52-CA20AY D＝6.4 2M	形E52-CA20AY D＝6.4 4M	形E52-CA20AY D＝6.4 8M
		20	耐熱用	形E52-CA20AY D＝6.4 NETU 1M	形E52-CA20AY D＝6.4 NETU 2M	形E52-CA20AY D＝6.4 NETU 4M	形E52-CA20AY D＝6.4 NETU 8M
		35	一般用	形E52-CA35AY D＝6.4 1M	形E52-CA35AY D＝6.4 2M	形E52-CA35AY D＝6.4 4M	形E52-CA35AY D＝6.4 8M
		35	耐熱用	形E52-CA35AY D＝6.4 NETU 1M	形E52-CA35AY D＝6.4 NETU 2M	形E52-CA35AY D＝6.4 NETU 4M	形E52-CA35AY D＝6.4 NETU 8M
50		一般用	形E52-CA50AY D＝6.4 1M	形E52-CA50AY D＝6.4 2M	形E52-CA50AY D＝6.4 4M	形E52-CA50AY D＝6.4 8M
50		耐熱用	形E52-CA50AY D＝6.4 NETU 1M	形E52-CA50AY D＝6.4 NETU 2M	形E52-CA50AY D＝6.4 NETU 4M	形E52-CA50AY D＝6.4 NETU 8M
100		一般用	形E52-CA100AY D=6.4 1M	形E52-CA100AY D=6.4 2M	形E52-CA100AY D=6.4 4M	形E52-CA100AY D=6.4 8M
100		耐熱用	形E52-CA100AY D=6.4 NETU 1M	形E52-CA100AY D=6.4 NETU 2M	形E52-CA100AY D=6.4 NETU 4M	形E52-CA100AY D=6.4 NETU 8M
φ8	20	一般用	形E52-CA20AY D＝8 1M	形E52-CA20AY D＝8 2M	形E52-CA20AY D＝8 4M	形E52-CA20AY D＝8 8M
	20	耐熱用	形E52-CA20AY D＝8 NETU 1M	形E52-CA20AY D＝8 NETU 2M	形E52-CA20AY D＝8 NETU 4M	形E52-CA20AY D＝8 NETU 8M
	35	一般用	形E52-CA35AY D＝8 1M	形E52-CA35AY D＝8 2M	形E52-CA35AY D＝8 4M	形E52-CA35AY D＝8 8M
	35	耐熱用	形E52-CA35AY D＝8 NETU 1M	形E52-CA35AY D＝8 NETU 2M	形E52-CA35AY D＝8 NETU 4M	形E52-CA35AY D＝8 NETU 8M
	50	一般用	形E52-CA50AY D＝8 1M	形E52-CA50AY D＝8 2M	形E52-CA50AY D＝8 4M	形E52-CA50AY D＝8 8M
	50	耐熱用	形E52-CA50AY D＝8 NETU 1M	形E52-CA50AY D＝8 NETU 2M	形E52-CA50AY D＝8 NETU 4M	形E52-CA50AY D＝8 NETU 8M
	100	一般用	形E52-CA100AY D=8 1M	形E52-CA100AY D=8 2M	形E52-CA100AY D=8 4M	形E52-CA100AY D=8 8M
	100	耐熱用	形E52-CA100AY D=8 NETU 1M	形E52-CA100AY D=8 NETU 2M	形E52-CA100AY D=8 NETU 4M	形E52-CA100AY D=8 NETU 8M

リード線直出し形

形E52-IC□AY

J（IC）タイプ（形E52-IC□AY）

端子部の形状	保護管径D （mm）	保護管長L （cm）	リード線の種類	リード線長M（m）
				1	2	4
				形式
リード線直出し形	φ1	15	一般用	形E52-IC15AY D＝1 1M	形E52-IC15AY D＝1 2M	形E52-IC15AY D＝1 4M
		15	耐熱用	形E52-IC15AY D＝1 NETU 1M	形E52-IC15AY D＝1 NETU 2M	形E52-IC15AY D＝1 NETU 4M
		20	一般用	形E52-IC20AY D＝1 1M	形E52-IC20AY D＝1 2M	形E52-IC20AY D＝1 4M
		20	耐熱用	形E52-IC20AY D＝1 NETU 1M	形E52-IC20AY D＝1 NETU 2M	形E52-IC20AY D＝1 NETU 4M
		35	一般用	形E52-IC35AY D＝1 1M	形E52-IC35AY D＝1 2M	形E52-IC35AY D＝1 4M
		35	耐熱用	形E52-IC35AY D＝1 NETU 1M	形E52-IC35AY D＝1 NETU 2M	形E52-IC35AY D＝1 NETU 4M
	φ1.6	15	一般用	形E52-IC15AY D＝1.6 1M	形E52-IC15AY D＝1.6 2M	形E52-IC15AY D＝1.6 4M
		15	耐熱用	形E52-IC15AY D＝1.6 NETU 1M	形E52-IC15AY D＝1.6 NETU 2M	形E52-IC15AY D＝1.6 NETU 4M
		20	一般用	形E52-IC20AY D＝1.6 1M	形E52-IC20AY D＝1.6 2M	形E52-IC20AY D＝1.6 4M
		20	耐熱用	形E52-IC20AY D＝1.6 NETU 1M	形E52-IC20AY D＝1.6 NETU 2M	形E52-IC20AY D＝1.6 NETU 4M
		35	一般用	形E52-IC35AY D＝1.6 1M	形E52-IC35AY D＝1.6 2M	形E52-IC35AY D＝1.6 4M
		35	耐熱用	形E52-IC35AY D＝1.6 NETU 1M	形E52-IC35AY D＝1.6 NETU 2M	形E52-IC35AY D＝1.6 NETU 4M
	φ3.2	15	一般用	形E52-IC15AY D＝3.2 1M	形E52-IC15AY D＝3.2 2M	形E52-IC15AY D＝3.2 4M
		15	耐熱用	形E52-IC15AY D＝3.2 NETU 1M	形E52-IC15AY D＝3.2 NETU 2M	形E52-IC15AY D＝3.2 NETU 4M
		20	一般用	形E52-IC20AY D＝3.2 1M	形E52-IC20AY D＝3.2 2M	形E52-IC20AY D＝3.2 4M
		20	耐熱用	形E52-IC20AY D＝3.2 NETU 1M	形E52-IC20AY D＝3.2 NETU 2M	形E52-IC20AY D＝3.2 NETU 4M
		35	一般用	形E52-IC35AY D＝3.2 1M	形E52-IC35AY D＝3.2 2M	形E52-IC35AY D＝3.2 4M
		35	耐熱用	形E52-IC35AY D＝3.2 NETU 1M	形E52-IC35AY D＝3.2 NETU 2M	形E52-IC35AY D＝3.2 NETU 4M
		50	一般用	形E52-IC50AY D＝3.2 1M	形E52-IC50AY D＝3.2 2M	形E52-IC50AY D＝3.2 4M
		50	耐熱用	形E52-IC50AY D＝3.2 NETU 1M	形E52-IC50AY D＝3.2 NETU 2M	形E52-IC50AY D＝3.2 NETU 4M
	φ4.8	20	一般用	形E52-IC20AY D＝4.8 1M	形E52-IC20AY D＝4.8 2M	形E52-IC20AY D＝4.8 4M
		20	耐熱用	形E52-IC20AY D＝4.8 NETU 1M	形E52-IC20AY D＝4.8 NETU 2M	形E52-IC20AY D＝4.8 NETU 4M
		35	一般用	形E52-IC35AY D＝4.8 1M	形E52-IC35AY D＝4.8 2M	形E52-IC35AY D＝4.8 4M
		35	耐熱用	形E52-IC35AY D＝4.8 NETU 1M	形E52-IC35AY D＝4.8 NETU 2M	形E52-IC35AY D＝4.8 NETU 4M
		50	一般用	形E52-IC50AY D＝4.8 1M	形E52-IC50AY D＝4.8 2M	形E52-IC50AY D＝4.8 4M
		50	耐熱用	形E52-IC50AY D＝4.8 NETU 1M	形E52-IC50AY D＝4.8 NETU 2M	形E52-IC50AY D＝4.8 NETU 4M
	φ6.4	20	一般用	形E52-IC20AY D＝6.4 1M	形E52-IC20AY D＝6.4 2M	形E52-IC20AY D＝6.4 4M
		20	耐熱用	形E52-IC20AY D＝6.4 NETU 1M	形E52-IC20AY D＝6.4 NETU 2M	形E52-IC20AY D＝6.4 NETU 4M
		35	一般用	形E52-IC35AY D＝6.4 1M	形E52-IC35AY D＝6.4 2M	形E52-IC35AY D＝6.4 4M
		35	耐熱用	形E52-IC35AY D＝6.4 NETU 1M	形E52-IC35AY D＝6.4 NETU 2M	形E52-IC35AY D＝6.4 NETU 4M
		50	一般用	形E52-IC50AY D＝6.4 1M	形E52-IC50AY D＝6.4 2M	形E52-IC50AY D＝6.4 4M
		50	耐熱用	形E52-IC50AY D＝6.4 NETU 1M	形E52-IC50AY D＝6.4 NETU 2M	形E52-IC50AY D＝6.4 NETU 4M
	φ8	20	一般用	形E52-IC20AY D＝8 1M	形E52-IC20AY D＝8 2M	形E52-IC20AY D＝8 4M
		20	耐熱用	形E52-IC20AY D＝8 NETU 1M	形E52-IC20AY D＝8 NETU 2M	形E52-IC20AY D＝8 NETU 4M
		35	一般用	形E52-IC35AY D＝8 1M	形E52-IC35AY D＝8 2M	形E52-IC35AY D＝8 4M
		35	耐熱用	形E52-IC35AY D＝8 NETU 1M	形E52-IC35AY D＝8 NETU 2M	形E52-IC35AY D＝8 NETU 4M
		50	一般用	形E52-IC50AY D＝8 1M	形E52-IC50AY D＝8 2M	形E52-IC50AY D＝8 4M
		50	耐熱用	形E52-IC50AY D＝8 NETU 1M	形E52-IC50AY D＝8 NETU 2M	形E52-IC50AY D＝8 NETU 4M

端子露出形

形E52-CA□B-N
形E52-IC□B-N

素子の種類	端子部の形状	保護管長L （cm）	保護管径D（mm）
			φ3.2	φ4.8	φ6.4	φ8
			形式
K（CA）	端子露出形	20	形E52-CA20B-N D＝3.2	形E52-CA20B-N D＝4.8	形E52-CA20B-N D＝6.4	――
		35	形E52-CA35B-N D＝3.2	形E52-CA35B-N D＝4.8	形E52-CA35B-N D＝6.4	形E52-CA35B-N D＝8
		50	形E52-CA50B-N D＝3.2	形E52-CA50B-N D＝4.8	形E52-CA50B-N D＝6.4	形E52-CA50B-N D＝8
		75	――	形E52-CA75B-N D＝4.8	形E52-CA75B-N D＝6.4	形E52-CA75B-N D＝8
J（IC）	端子露出形	20	形E52-IC20B-N D＝3.2	形E52-IC20B-N D＝4.8	形E52-IC20B-N D＝6.4	――
		35	形E52-IC35B-N D＝3.2	形E52-IC35B-N D＝4.8	形E52-IC35B-N D＝6.4	形E52-IC35B-N D＝8
		50	形E52-IC50B-N D＝3.2	形E52-IC50B-N D＝4.8	形E52-IC50B-N D＝6.4	形E52-IC50B-N D＝8
		75	――	形E52-IC75B-N D＝4.8	形E52-IC75B-N D＝6.4	形E52-IC75B-N D＝8

端子内蔵形

形E52-CA□C-N
形E52-IC□C-N

素子の種類	端子部の形状	保護管長L （cm）	保護管径D（mm）
			φ3.2	φ4.8	φ6.4	φ8
			形式
K（CA）	端子内蔵形	15	形E52-CA15C-N D=3.2	形E52-CA15C-N D=4.8	――	――
		20	形E52-CA20C-N D=3.2	形E52-CA20C-N D=4.8	形E52-CA20C-N D=6.4	形E52-CA20C-N D=8
		25	形E52-CA25C-N D=3.2	形E52-CA25C-N D=4.8	形E52-CA25C-N D=6.4	形E52-CA25C-N D=8
		30	形E52-CA30C-N D=3.2	形E52-CA30C-N D=4.8	形E52-CA30C-N D=6.4	形E52-CA30C-N D=8
		35	形E52-CA35C-N D=3.2	形E52-CA35C-N D=4.8	形E52-CA35C-N D=6.4	形E52-CA35C-N D＝8
		50	形E52-CA50C-N D=3.2	形E52-CA50C-N D=4.8	形E52-CA50C-N D=6.4	形E52-CA50C-N D＝8
		75	形E52-CA75C-N D=3.2	形E52-CA75C-N D=4.8	形E52-CA75C-N D=6.4	形E52-CA75C-N D＝8
		100	形E52-CA100C-N D=3.2	形E52-CA100C-N D=4.8	形E52-CA100C-N D=6.4	形E52-CA100C-N D=8
J（IC）	端子内蔵形	20	形E52-IC20C-N D＝3.2	形E52-IC20C-N D＝4.8	形E52-IC20C-N D＝6.4	――
		35	形E52-IC35C-N D＝3.2	形E52-IC35C-N D＝4.8	形E52-IC35C-N D＝6.4	形E52-IC35C-N D＝8
		50	形E52-IC50C-N D＝3.2	形E52-IC50C-N D＝4.8	形E52-IC50C-N D＝6.4	形E52-IC50C-N D＝8
		75	――	形E52-IC75C-N D＝4.8	形E52-IC75C-N D＝6.4	形E52-IC75C-N D＝8

一般形熱電対

端子露出形

形E52-CA□B-N
形E52-IC□B-N

素子の種類	端子部の形状	保護管長L （cm）	保護管径D（mm）
			φ10	φ12	φ15	φ22
			形式
K（CA）	端子露出形	35	形E52-CA35B-N D＝10	形E52-CA35B-N D＝12	形E52-CA35B-N D＝15	――
		50	形E52-CA50B-N D＝10	形E52-CA50B-N D＝12	形E52-CA50B-N D＝15	形E52-CA50B-N D＝22
		75	形E52-CA75B-N D＝10	形E52-CA75B-N D＝12	形E52-CA75B-N D＝15	形E52-CA75B-N D＝22
		100	形E52-CA100B-N D＝10	形E52-CA100B-N D＝12	形E52-CA100B-N D＝15	形E52-CA100B-N D＝22
J（IC）	端子露出形	35	形E52-IC35B-N D＝10	形E52-IC35B-N D＝12	形E52-IC35B-N D＝15	――
		50	形E52-IC50B-N D＝10	形E52-IC50B-N D＝12	形E52-IC50B-N D＝15	形E52-IC50B-N D＝22
		75	形E52-IC75B-N D＝10	形E52-IC75B-N D＝12	形E52-IC75B-N D＝15	形E52-IC75B-N D＝22
		100	形E52-IC100B-N D＝10	形E52-IC100B-N D＝12	形E52-IC100B-N D＝15	形E52-IC100B-N D＝22

端子内蔵形

形E52-CA□C-N
形E52-IC□C-N

素子の種類	端子部の形状	保護管長L （cm）	保護管径D（mm）
			φ10	φ12	φ15	φ22
			形式
K（CA）	端子内蔵形	30	形E52-CA30C-N D＝10	――	――	――
		35	形E52-CA35C-N D＝10	形E52-CA35C-N D＝12	形E52-CA35C-N D＝15	――
		50	形E52-CA50C-N D＝10	形E52-CA50C-N D＝12	形E52-CA50C-N D＝15	形E52-CA50C-N D＝22
		75	形E52-CA75C-N D＝10	形E52-CA75C-N D＝12	形E52-CA75C-N D＝15	形E52-CA75C-N D＝22
		100	形E52-CA100C-N D＝10	形E52-CA100C-N D＝12	形E52-CA100C-N D＝15	形E52-CA100C-N D＝22
J（IC）	端子内蔵形	35	形E52-IC35C-N D＝10	形E52-IC35C-N D＝12	形E52-IC35C-N D＝15	――
		50	形E52-IC50C-N D＝10	形E52-IC50C-N D＝12	形E52-IC50C-N D＝15	形E52-IC50C-N D＝22
		75	形E52-IC75C-N D＝10	形E52-IC75C-N D＝12	形E52-IC75C-N D＝15	――
		100	形E52-IC100C-N D＝10	形E52-IC100C-N D＝12	形E52-IC100C-N D＝15	――

形式基準

保護管の材質、保護管長からご選定ください。

熱電対

端子内蔵形高温用

形E52-PR□C-N

素子の種類	端子部の形状	保護管長L（cm）	保護管径D（mm）
			φ15
			形式
R ※1	端子内蔵形	50	形E52-PR50C-N D＝15 PT1
		75	形E52-PR75C-N D＝15 PT1
		100	形E52-PR100C-N D＝15 PT1
R ※2	端子内蔵形	50	形E52-PR50C-N D＝15 PT0
		75	形E52-PR75C-N D＝15 PT0
		100	形E52-PR100C-N D＝15 PT0

	保護管材質	常用限度
※1 JIS 1種磁器（PT1）	ムライト高アルミナ等	1500℃ ＊
※2 JIS 特殊磁器（PT0）	再結晶アルミナ溶融アルミナ等	1600℃ ＊

＊保護管の常用限度は1400℃より高くなっていますが、熱電対の素線自体の常用限度は「1400℃」です。
形E52-PR□C-Nをご使用いただき、例外的に瞬時高温になった場合に表の数値程度、保護管が耐えられますが、素線の常用限度を超えて常時使用されますと、素線がより早く劣化します。

情報更新 : 2024/04/01

ページ先頭へ戻る

E52 （汎用タイプ）

シース白金測温抵抗体・一般形白金測温抵抗体・シース形熱電対・一般形熱電対をご用意

形式基準

白金測温抵抗体

シース白金測温抵抗体

リード線直出し形

端子内蔵形

端子露出形

一般形白金測温抵抗体

端子内蔵形

形式基準

熱電対

シース形熱電対

リード線直出し形

リード線直出し形

端子露出形

端子内蔵形

一般形熱電対

端子露出形

端子内蔵形

形式基準

熱電対

端子内蔵形 高温用

商品カテゴリ

端子内蔵形高温用
