種類

E3FA 形式/種類 2

本体

検出方式	検出距離	接続方式	形式
検出方式	検出距離	接続方式	NPN出力	PNP出力
透過形＊1	20m	コード引き出し	形E3FA-TN11 2M 投光器形E3FA-TN11-L 2M 受光器形E3FA-TN11-D 2M	形E3FA-TP11 2M 投光器形E3FA-TP11-L 2M 受光器形E3FA-TP11-D 2M
透過形＊1	20m	M12コネクタ	形E3FA-TN21 投光器形E3FA-TN21-L 受光器形E3FA-TN21-D	形E3FA-TP21 投光器形E3FA-TP21-L 受光器形E3FA-TP21-D
回帰反射形（M.S.R.機能付）＊2	0.1～4m （形E39-R1S 使用時）	コード引き出し	形E3FA-RN11 2M	形E3FA-RP11 2M
回帰反射形（M.S.R.機能付）＊2	0.1～4m （形E39-R1S 使用時）	M12コネクタ	形E3FA-RN21	形E3FA-RP21
同軸回帰反射形（M.S.R.機能付）＊2	0～500mm （形E39-R1S 使用時）	コード引き出し	形E3FA-RN12 2M	形E3FA-RP12 2M
同軸回帰反射形（M.S.R.機能付）＊2	0～500mm （形E39-R1S 使用時）	M12コネクタ	形E3FA-RN22	形E3FA-RP22
拡散反射形	100mm	コード引き出し	形E3FA-DN11 2M	形E3FA-DP11 2M
	100mm	M12コネクタ	形E3FA-DN21	形E3FA-DP21
	300mm	コード引き出し	形E3FA-DN12 2M	形E3FA-DP12 2M
	300mm	M12コネクタ	形E3FA-DN22	形E3FA-DP22
	1m	コード引き出し	形E3FA-DN13 2M	形E3FA-DP13 2M
	1m	M12コネクタ	形E3FA-DN23	形E3FA-DP23
透明体検出用回帰反射形（P-opaquing機能）＊2	100～500mm （形E39-RP1 使用時）	コード引き出し	形E3FA-BN11 2M	形E3FA-BP11 2M
透明体検出用回帰反射形（P-opaquing機能）＊2	100～500mm （形E39-RP1 使用時）	M12コネクタ	形E3FA-BN21	形E3FA-BP21
透明体検出用回帰反射形（P-opaquing機能）＊2	0.1～2m （形E39-RP1 使用時）	コード引き出し	形E3FA-BN12 2M	形E3FA-BP12 2M
透明体検出用回帰反射形（P-opaquing機能）＊2	0.1～2m （形E39-RP1 使用時）	M12コネクタ	形E3FA-BN22	形E3FA-BP22

＊1. 投光器や受光器単体でのご注文はできません。
＊2. 反射板は付属しておりません。用途に合わせて別売の反射板をご購入ください。

アクセサリ（別売）

反射板（回帰反射形必須）センサに付属しておりませんので、必ずご注文ください。

適合センサ	検出距離	形状	形式	数量
形E3FA-R□1	0.1～4m		形E39-R1S	1
形E3FA-R□2	0～500mm		形E39-R1S	1
形E3FA-B□1	100～500mm		形E39-RP1	1
形E3FA-B□2	0.1～2m		形E39-RP1	1

取りつけ具センサに付属しておりませんので、必要に応じてご注文ください。

形状	形式（材質）	数量	備考
	形E39-L183（SUS304）	1	取りつけ金具
	形E39-L182（POM）	1	埋め込み取りつけ具

センサI/Oコネクタ（片側コネクタ）（コネクタタイプ必須）センサに付属しておりませんので、必ずご注文ください。

適合センサ	サイズ	コードの仕様	形状	コードの種類		形式
M12コネクタタイプ	M12	標準コード	ストレート形	2m	4線式	形XS2F-D421-D80-F
			ストレート形	5m		形XS2F-D421-G80-F
			L形	2m		形XS2F-D422-D80-F
			L形	5m		形XS2F-D422-G80-F

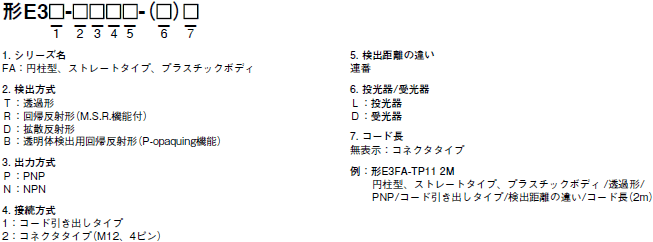

形式基準

E3FA 形式/種類 9
