E5EC / E5EC-B

温度調節器(デジタル調節計)

E5EC / E5EC-B

48×96mmサイズ。大きな白色PV表示で見やすく視認性を向上。選定から操作、設定まで使いやすさを追求。入出力点数などの機能・性能も充実。対応アプリケーションの幅がUP。E5EC-Bは制御盤の価値を高める"Value Design for Panel"対応。

※ Web特別価格提供品

制御盤に新たな価値を

制御盤内の商品仕様に対する共通の考え方“Value Design for Panel” をはじめ各種取組により、制御盤の進化とプロセス革新を実現していきます。

※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

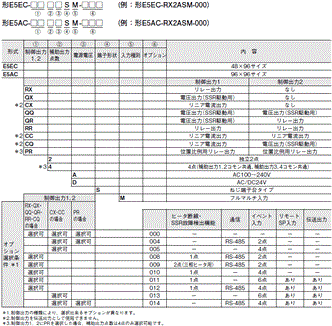

形式基準

ねじ端子台タイプ

E5EC / E5EC-B 種類/価格 1

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
  制御出力2がない場合:補助出力を制御出力(冷却側)として使用します。
  制御出力2がある場合:制御出力2点を、各々加熱側、冷却側に使用します。
                (どちらが加熱側、冷却側でもかまいません。)
②制御について
  PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
  加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格(¥) 形式 標準価格(¥) 形式 標準価格(¥) 形式 標準価格(¥)
形E5EC-RX2ASM-000 22,000 形E5EC-CX2DSM-005 27,500 形E5EC-QR4ASM-008 37,000 形E5EC-CC4DSM-014 45,000
形E5EC-RX2DSM-000 22,000 形E5EC-CX2ASM-013 32,500 形E5EC-QR4DSM-008 37,000 形E5EC-CQ2ASM-000 26,500
形E5EC-RX2ASM-008 32,500 形E5EC-CX2DSM-013 32,500 形E5EC-QR4ASM-009 38,000 形E5EC-CQ2DSM-000 26,500
形E5EC-RX2DSM-008 32,500 形E5EC-CX2ASM-014 40,000 形E5EC-QR4DSM-009 38,000 形E5EC-CQ2ASM-008 37,000
形E5EC-RX2ASM-009 33,500 形E5EC-CX2DSM-014 40,000 形E5EC-QR4ASM-010 29,500 形E5EC-CQ2DSM-008 37,000
形E5EC-RX2DSM-009 33,500 形E5EC-CX4ASM-000 27,500 形E5EC-QR4DSM-010 29,500 形E5EC-CQ2ASM-009 38,000
形E5EC-RX2ASM-010 25,000 形E5EC-CX4DSM-000 27,500 形E5EC-QR4ASM-011 34,500 形E5EC-CQ2DSM-009 38,000
形E5EC-RX2DSM-010 25,000 形E5EC-CX4ASM-004 37,000 形E5EC-QR4DSM-011 34,500 形E5EC-CQ2ASM-010 29,500
形E5EC-RX2ASM-011 30,500 形E5EC-CX4DSM-004 37,000 形E5EC-QR4ASM-012 42,000 形E5EC-CQ2DSM-010 29,500
形E5EC-RX2DSM-011 30,500 形E5EC-CX4ASM-005 29,500 形E5EC-QR4DSM-012 42,000 形E5EC-CQ2ASM-011 34,500
形E5EC-RX2ASM-012 38,000 形E5EC-CX4DSM-005 29,500 形E5EC-RR2ASM-000 24,000 形E5EC-CQ2DSM-011 34,500
形E5EC-RX2DSM-012 38,000 形E5EC-CX4ASM-013 34,500 形E5EC-RR2DSM-000 24,000 形E5EC-CQ2ASM-012 42,000
形E5EC-RX4ASM-000 24,000 形E5EC-CX4DSM-013 34,500 形E5EC-RR2ASM-008 34,500 形E5EC-CQ2DSM-012 42,000
形E5EC-RX4DSM-000 24,000 形E5EC-CX4ASM-014 42,000 形E5EC-RR2DSM-008 34,500 形E5EC-CQ4ASM-000 28,500
形E5EC-RX4ASM-008 34,500 形E5EC-CX4DSM-014 42,000 形E5EC-RR2ASM-009 35,500 形E5EC-CQ4DSM-000 28,500
形E5EC-RX4DSM-008 34,500 形E5EC-QQ2ASM-000 24,000 形E5EC-RR2DSM-009 35,500 形E5EC-CQ4ASM-008 39,000
形E5EC-RX4ASM-009 35,500 形E5EC-QQ2DSM-000 24,000 形E5EC-RR2ASM-010 27,500 形E5EC-CQ4DSM-008 39,000
形E5EC-RX4DSM-009 35,500 形E5EC-QQ2ASM-008 34,500 形E5EC-RR2DSM-010 27,500 形E5EC-CQ4ASM-009 40,000
形E5EC-RX4ASM-010 27,500 形E5EC-QQ2DSM-008 34,500 形E5EC-RR2ASM-011 32,500 形E5EC-CQ4DSM-009 40,000
形E5EC-RX4DSM-010 27,500 形E5EC-QQ2ASM-009 35,500 形E5EC-RR2DSM-011 32,500 形E5EC-CQ4ASM-010 31,500
形E5EC-RX4ASM-011 32,500 形E5EC-QQ2DSM-009 35,500 形E5EC-RR2ASM-012 40,000 形E5EC-CQ4DSM-010 31,500
形E5EC-RX4DSM-011 32,500 形E5EC-QQ2ASM-010 27,500 形E5EC-RR2DSM-012 40,000 形E5EC-CQ4ASM-011 37,000
形E5EC-RX4ASM-012 40,000 形E5EC-QQ2DSM-010 27,500 形E5EC-RR4ASM-000 26,500 形E5EC-CQ4DSM-011 37,000
形E5EC-RX4DSM-012 40,000 形E5EC-QQ2ASM-011 32,500 形E5EC-RR4DSM-000 26,500 形E5EC-CQ4ASM-012 44,000
形E5EC-QX2ASM-000 22,000 形E5EC-QQ2DSM-011 32,500 形E5EC-RR4ASM-008 37,000 形E5EC-CQ4DSM-012 44,000
形E5EC-QX2DSM-000 22,000 形E5EC-QQ2ASM-012 40,000 形E5EC-RR4DSM-008 37,000 形E5EC-PR4ASM-000 30,500
形E5EC-QX2ASM-008 32,500 形E5EC-QQ2DSM-012 40,000 形E5EC-RR4ASM-009 38,000 形E5EC-PR4ASM-004 40,000
形E5EC-QX2DSM-008 32,500 形E5EC-QQ4ASM-000 26,500 形E5EC-RR4DSM-009 38,000 形E5EC-PR4ASM-014 45,000
形E5EC-QX2ASM-009 33,500 形E5EC-QQ4DSM-000 26,500 形E5EC-RR4ASM-010 29,500 形E5EC-PR4DSM-000 30,500
形E5EC-QX2DSM-009 33,500 形E5EC-QQ4ASM-008 37,000 形E5EC-RR4DSM-010 29,500 形E5EC-PR4DSM-004 40,000
形E5EC-QX2ASM-010 25,000 形E5EC-QQ4DSM-008 37,000 形E5EC-RR4ASM-011 34,500 形E5EC-PR4DSM-014 45,000
形E5EC-QX2DSM-010 25,000 形E5EC-QQ4ASM-009 38,000 形E5EC-RR4DSM-011 34,500
形E5EC-QX2ASM-011 30,500 形E5EC-QQ4DSM-009 38,000 形E5EC-RR4ASM-012 42,000
形E5EC-QX2DSM-011 30,500 形E5EC-QQ4ASM-010 29,500 形E5EC-RR4DSM-012 42,000
形E5EC-QX2ASM-012 38,000 形E5EC-QQ4DSM-010 29,500 形E5EC-CC2ASM-000 28,500
形E5EC-QX2DSM-012 38,000 形E5EC-QQ4ASM-011 34,500 形E5EC-CC2DSM-000 28,500
形E5EC-QX4ASM-000 24,000 形E5EC-QQ4DSM-011 34,500 形E5EC-CC2ASM-004 38,000
形E5EC-QX4DSM-000 24,000 形E5EC-QQ4ASM-012 42,000 形E5EC-CC2DSM-004 38,000
形E5EC-QX4ASM-008 34,500 形E5EC-QQ4DSM-012 42,000 形E5EC-CC2ASM-005 30,500
形E5EC-QX4DSM-008 34,500 形E5EC-QR2ASM-000 24,000 形E5EC-CC2DSM-005 30,500
形E5EC-QX4ASM-009 35,500 形E5EC-QR2DSM-000 24,000 形E5EC-CC2ASM-013 35,500
形E5EC-QX4DSM-009 35,500 形E5EC-QR2ASM-008 34,500 形E5EC-CC2DSM-013 35,500
形E5EC-QX4ASM-010 27,500 形E5EC-QR2DSM-008 34,500 形E5EC-CC2ASM-014 43,000
形E5EC-QX4DSM-010 27,500 形E5EC-QR2ASM-009 35,500 形E5EC-CC2DSM-014 43,000
形E5EC-QX4ASM-011 32,500 形E5EC-QR2DSM-009 35,500 形E5EC-CC4ASM-000 30,500
形E5EC-QX4DSM-011 32,500 形E5EC-QR2ASM-010 27,500 形E5EC-CC4DSM-000 30,500
形E5EC-QX4ASM-012 40,000 形E5EC-QR2DSM-010 27,500 形E5EC-CC4ASM-004 40,000
形E5EC-QX4DSM-012 40,000 形E5EC-QR2ASM-011 32,500 形E5EC-CC4DSM-004 40,000
形E5EC-CX2ASM-000 25,000 形E5EC-QR2DSM-011 32,500 形E5EC-CC4ASM-005 32,500
形E5EC-CX2DSM-000 25,000 形E5EC-QR2ASM-012 40,000 形E5EC-CC4DSM-005 32,500
形E5EC-CX2ASM-004 34,500 形E5EC-QR2DSM-012 40,000 形E5EC-CC4ASM-013 38,000
形E5EC-CX2DSM-004 34,500 形E5EC-QR4ASM-000 26,500 形E5EC-CC4DSM-013 38,000
形E5EC-CX2ASM-005 27,500 形E5EC-QR4DSM-000 26,500 形E5EC-CC4ASM-014 45,000

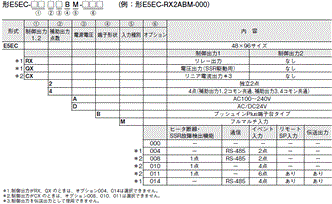

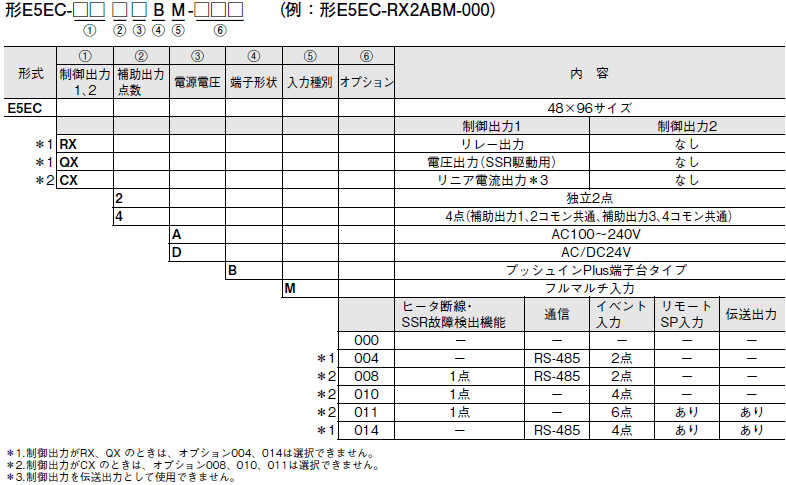

形式基準

プッシュインPlus端子台タイプ

E5EC / E5EC-B 種類/価格 6

加熱・冷却制御について

加熱・冷却制御機能を使用する場合

①制御出力の割付について
補助出力を制御出力(冷却側)として使用します。
②制御について
PID制御を行う場合、加熱側PID、冷却側PIDそれぞれ独立で設定いただけます。
加熱側と冷却側で応答特性の異なる制御系にも対応可能です。

形式一覧

形式 標準価格(¥) 形式 標準価格(¥)
形E5EC-RX2ABM-000 22,000 形E5EC-QX2ABM-011 30,500
形E5EC-RX2DBM-000 22,000 形E5EC-QX2DBM-011 30,500
形E5EC-RX2ABM-008 32,500 形E5EC-QX4ABM-000 24,000
形E5EC-RX2DBM-008 32,500 形E5EC-QX4DBM-000 24,000
形E5EC-RX2ABM-010 25,000 形E5EC-QX4ABM-008 34,500
形E5EC-RX2DBM-010 25,000 形E5EC-QX4DBM-008 34,500
形E5EC-RX2ABM-011 30,500 形E5EC-QX4ABM-010 27,500
形E5EC-RX2DBM-011 30,500 形E5EC-QX4DBM-010 27,500
形E5EC-RX4ABM-000 24,000 形E5EC-QX4ABM-011 32,500
形E5EC-RX4DBM-000 24,000 形E5EC-QX4DBM-011 32,500
形E5EC-RX4ABM-008 34,500 形E5EC-CX2ABM-000 25,000
形E5EC-RX4DBM-008 34,500 形E5EC-CX2DBM-000 25,000
形E5EC-RX4ABM-010 27,500 形E5EC-CX2ABM-004 34,500
形E5EC-RX4DBM-010 27,500 形E5EC-CX2DBM-004 34,500
形E5EC-RX4ABM-011 32,500 形E5EC-CX2ABM-014 40,000
形E5EC-RX4DBM-011 32,500 形E5EC-CX2DBM-014 40,000
形E5EC-QX2ABM-000 22,000 形E5EC-CX4ABM-000 27,500
形E5EC-QX2DBM-000 22,000 形E5EC-CX4DBM-000 27,500
形E5EC-QX2ABM-008 32,500 形E5EC-CX4ABM-004 37,000
形E5EC-QX2DBM-008 32,500 形E5EC-CX4DBM-004 37,000
形E5EC-QX2ABM-010 25,000 形E5EC-CX4ABM-014 42,000
形E5EC-QX2DBM-010 25,000 形E5EC-CX4DBM-014 42,000

オプション(別売)

USB-シリアル変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2 17,600

変換ケーブル

形式 標準価格(¥)
形E58-CIFQ2-E 4,400

注. 必ず形E58-CIFQ2とセットでご使用ください。
   前面設定ツール用ポートを使用する場合に使用します。

端子カバー(形E5EC用)

形式 標準価格(¥)
形E53-COV24 1,100(3ヶ詰め)

防水パッキン

形式 標準価格(¥)
形Y92S-P9 230

注. 本防水パッキンは本体に付属しています。

防水カバー

形式 標準価格(¥)
形Y92A-49N 4,800

前面ポートカバー

形式 標準価格(¥)
形Y92S-P7 330

注. 本前面ポートカバーは本体に付属しています。

取り付けアダプタ

形式 標準価格(¥)
形Y92F-51 550(2ヶ詰め)

注. 本取り付けアダプタは本体に付属しています。

電流検出器(CT)

穴径 形式 標準価格(¥)
φ5.8 形E54-CT1 1,650
φ5.8 形E54-CT1L* 1,700
φ12.0 形E54-CT3 2,550
φ12.0 形E54-CT3L* 3,000

*リード線付きの仕様となります。UL認証が必要な場合は、こちらのCTをご使用ください。

サポートソフトウェア CX-Thermo(CXサーモ)

形式 標準価格(¥)
形EST2-2C-MV4 33,000

注. 形E5EC/E5ACは、CX-Thermo Ver.4.5以上で対応しています。
   形E5EC-Bは、CX-Thermo Ver.4.65以上で対応しています。
   形E5EC-B リニア電流出力タイプは、Ver.4.67以上です。
   CX-Thermoの使用環境については、「形EST2-2C-MV4」をご覧ください。
