(単位:mm)

コードリーダ

(掲載の外形寸法図は、2012年6月の設計変更反映済みの製品のものです。)

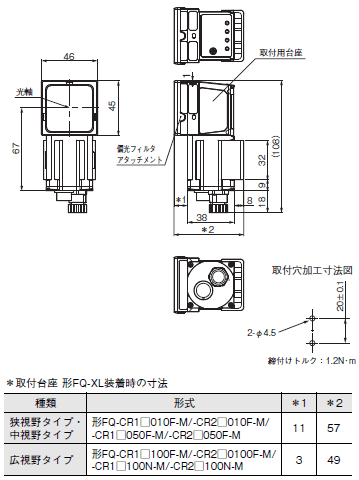

形FQ-CR

取付台座 形FQ-XLを装着時

FQ-CRシリーズ 外形寸法 2

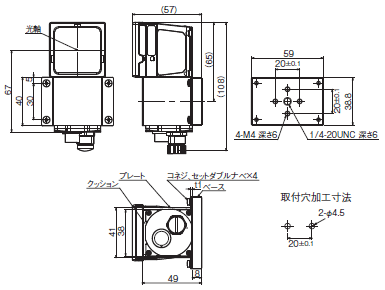

取付台座 形FQ-XL2を装着時

FQ-CRシリーズ 外形寸法 3

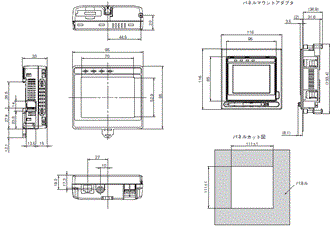

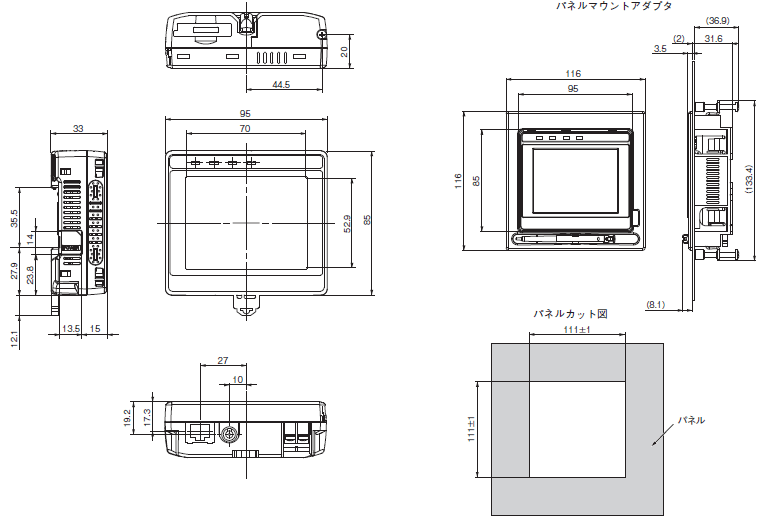

タッチファインダ

形FQ2-D30/-D31

FQ-CRシリーズ 外形寸法 5

*形FQ2-D31にのみ付いています。
