2018/05 受注終了

FJシリーズ(オールインワンビジョンシステム)

PC Vision System

FJシリーズ(オールインワンビジョンシステム)

Intel Core i5 を搭載した高速コントローラ。カメラ・照明・外部機器とシームレスに接続できるオールインワンビジョンシステム

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

コントローラ

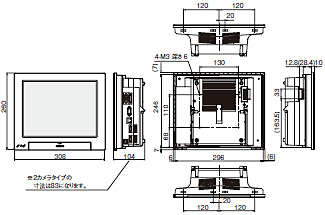

液晶一体タイプ

形FJ-300□/形FJ-300□-10
形FJ-H300□/形FJ-H300□-10

FJシリーズ(オールインワンビジョンシステム) 外形寸法 2

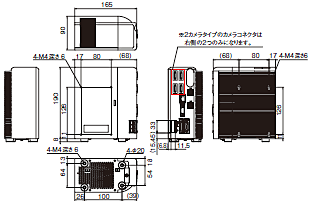

BOXタイプ

形FJ-305□/形FJ-305□-10
形FJ-H305□/形FJ-H305□-10

FJシリーズ(オールインワンビジョンシステム) 外形寸法 3

形FJ-35□/形FJ-35□-10

FJシリーズ(オールインワンビジョンシステム) 外形寸法 4

ケーブル

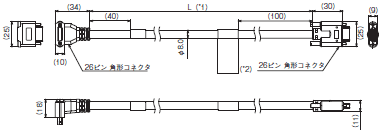

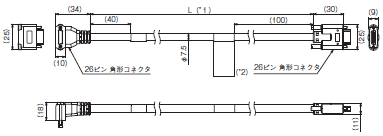

カメラケーブル

カメラケーブル

形FZ-VS3

FJシリーズ(オールインワンビジョンシステム) 外形寸法 7

耐屈曲カメラケーブル

形FZ-VSB3

FJシリーズ(オールインワンビジョンシステム) 外形寸法 8

ライトアングルカメラケーブル

形FZ-VSL3

FJシリーズ(オールインワンビジョンシステム) 外形寸法 9

耐屈曲ライトアングルカメラケーブル

形FZ-VSLB3

FJシリーズ(オールインワンビジョンシステム) 外形寸法 10

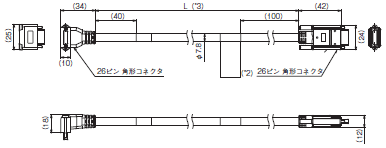

長距離カメラケーブル

形FZ-VS4

FJシリーズ(オールインワンビジョンシステム) 外形寸法 11

長距離ライトアングルカメラケーブル

形FZ-VSL4

FJシリーズ(オールインワンビジョンシステム) 外形寸法 12

*1 各ケーブルは、2m/3m/5m/10mがあります。
*2 各カメラケーブルには極性があります。
     銘板の貼られている側をコントローラに接続してください。
*3 ケーブルは15mです。

パラレルケーブル

形FZ-VP

FJシリーズ(オールインワンビジョンシステム) 外形寸法 15

*1 ケーブルは、2m/5mがあります。

形FZ-VPX

FJシリーズ(オールインワンビジョンシステム) 外形寸法 16

*1 ケーブルは、2m/5mがあります。

モニタケーブル

形FZ-VM

FJシリーズ(オールインワンビジョンシステム) 外形寸法 18

*1 ケーブルは、2m/5mがあります。

カメラ

デジタルカメラ(単体)

30万画素カメラ

形FZ-S
形FZ-SC

FJシリーズ(オールインワンビジョンシステム) 外形寸法 21

200万画素カメラ

形FZ-S2M
形FZ-SC2M

FJシリーズ(オールインワンビジョンシステム) 外形寸法 22

小型デジタルカメラ(単体)

カメラヘッド

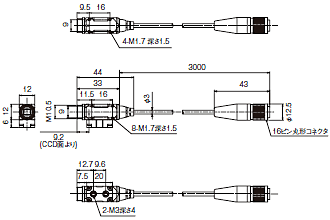

フラットタイプ

形FZ-SF
形FZ-SFC

FJシリーズ(オールインワンビジョンシステム) 外形寸法 25

ペンタイプ

形FZ-SP
形FZ-SPC

FJシリーズ(オールインワンビジョンシステム) 外形寸法 26

カメラアンプ

フラットタイプ、ペンタイプ共通

FJシリーズ(オールインワンビジョンシステム) 外形寸法 27

ハイスピードカメラ(単体)

形FZ-SHC
形FZ-SH

FJシリーズ(オールインワンビジョンシステム) 外形寸法 28

インテリジェントコンパクトカメラ

(掲載の外形寸法図は、2012年12月の設計変更反映済みの製品のものです。)

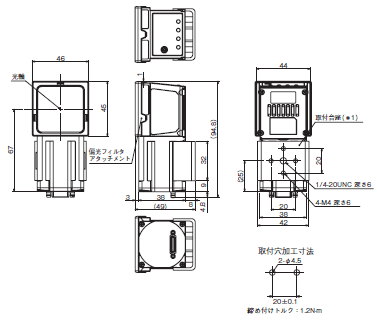

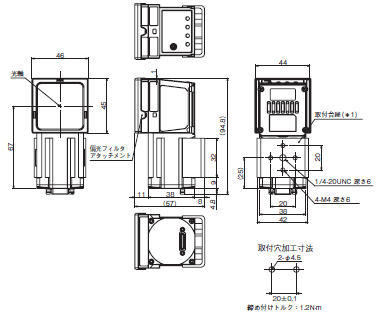

狭視野タイプ、中視野タイプ

形FZ-SQ010F
形FZ-SQ050F

FJシリーズ(オールインワンビジョンシステム) 外形寸法 30

*1.取付台座は各側面に取付け可能。

広視野タイプ

形FZ-SQ100F(遠距離)
形FZ-SQ100N(近距離)

FJシリーズ(オールインワンビジョンシステム) 外形寸法 32

*1.取付台座は各側面に取付け可能。

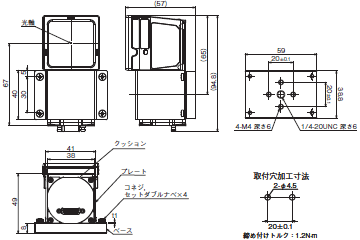

取付用台座 形FQ-XL2を装着時は次のようになります。

FJシリーズ(オールインワンビジョンシステム) 外形寸法 34

小型カメラ用レンズ

形FZ-LESシリーズ

FJシリーズ(オールインワンビジョンシステム) 外形寸法 35

小型カメラ用接写リング

形FZ-LESR

FJシリーズ(オールインワンビジョンシステム) 外形寸法 36

カメラケーブル延長ユニット

形FZ-VSJ

FJシリーズ(オールインワンビジョンシステム) 外形寸法 37

液晶モニタ

形FZ-M08

FJシリーズ(オールインワンビジョンシステム) 外形寸法 38
