定格/性能

形式 形D40Z-1C□
動作特性
*2
インターロックのタイプ タイプ4(EN ISO 14119)
コード化レベル Low level coded(EN ISO 14119)
動作距離(OFF→ON) 5mm以上*1
動作距離(ON→OFF) 15mm以下*1
応差 +23℃の動作距離の20%以下(最大2.5mm)
温度の影響 -10~+65℃の温度範囲内で+23℃時の動作距離の±20%以下
繰り返し精度 +23℃の動作距離の±10%以下
使用周囲温度 -10~+65℃(ただし、 氷結および結露しないこと)
使用周囲湿度 25~85%RH
絶縁抵抗(充電部一括とケース間) 50MΩ以上(DC500Vメガ)
耐電圧(充電部一括とケース間) AC1,000V 1分間
汚染度 3
電磁両立性 IEC/EN 60947-5-3準拠
耐振動 10~55~10Hz 片振幅0.75mm(複振幅1.5mm)
耐衝撃 300m/s2以上
保護構造 IP67
材質 PBT樹脂
取り付け M4ねじ
締付けトルク 1N・m
電源電圧 DC24V +10%/-15%
消費電力 *3 0.5W以下
補助出力 フォトカプラ出力 DC24V 負荷電流:10mA
LED表示 アクチュエータ非検出(赤色点灯)、エラー発生(赤色点滅)、アクチュエータ
検知(黄色点灯)、アクチュエータ検知、かつ非接触式ドアスイッチ入力OFF
(黄色点滅)
接続ケーブル 2m、 5m
接続台数 30台(ただし、 最大配線長は100mまで) *4
質量 スイッチ約175g、 アクチュエータ約20g(形D40Z-1C5の場合)

*1. スイッチとアクチュエータのターゲットマークが同じ軸上にあり、センシング面が一致している場合、近づく時にOFFからONになる距離(特性データグラフの点A)と、離れる時にONからOFFになる距離(特性データグラフの点B)です。
*2. 応答時間、および動作時間については、接続するセーフティコントローラのカタログまたはマニュアルを参照ください。
*3. 負荷へ供給される電力は含みません。
*4. 詳細は、「使用上の注意」を参照ください。

特性データ

D40Z 定格/性能 3

注1. 動作距離は、スイッチとアクチュエータの検出面間の距離を示します。

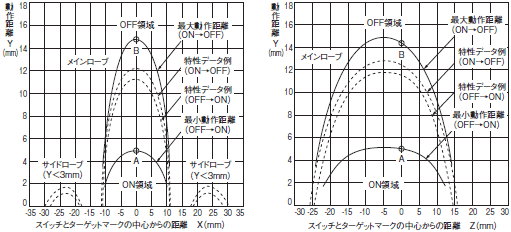

 2. 検出領域のグラフは、スイッチとアクチュエータのターゲットマークが同じ軸上にあり、センシング面が一致している状態からのX方向またはZ方向のずれに応じた動作距離を示したものです。
   実線は定格周囲温度内での、破線は周囲温度+23℃での最大および最小の動作距離の参考値を示しています。
 3. 動作距離は、周囲の金属・マグネットキャッチや温度の影響で変化することがあります。
 4. スイッチおよびアクチュエータの検出面以外の面で検出することがあります。ご使用の際はカタログの「スイッチとアクチュエータの動作について」を参考に、スイッチとアクチュエータの検出面が向き合うように設置ください。

D40Z 定格/性能 4

周囲温度の影響

D40Z 定格/性能 5

検出領域

D40Z 定格/性能 6
