2022/03 受注終了

XM3-L / XM2-L / XM4K / XM4L

Dサブコネクタ

XM3-L / XM2-L / XM4K / XM4L

鉛フリー化対応品にリニューアルしたDサブコネクタシリーズ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

Dサブ ソケット・ディップL形端子
形XM3B-0942-132L
形XM3B-1542-132L
形XM3B-2542-132L

XM3-L / XM2-L / XM4K / XM4L 外形寸法 1

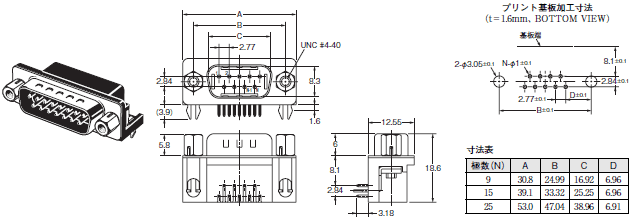

Dサブ プラグ・ディップL形端子
形XM2C-0942-132L
形XM2C-1542-132L
形XM2C-2542-132L

XM3-L / XM2-L / XM4K / XM4L 外形寸法 2

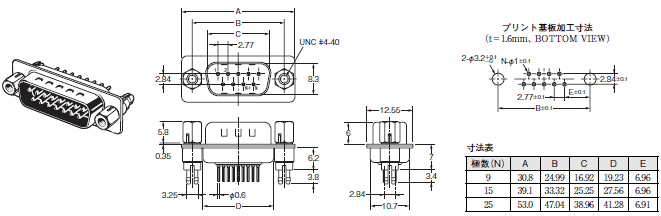

Dサブ プラグ・ディップストレート端子
形XM2E-0940-132L
形XM2E-1540-132L
形XM2E-2540-132L

XM3-L / XM2-L / XM4K / XM4L 外形寸法 3

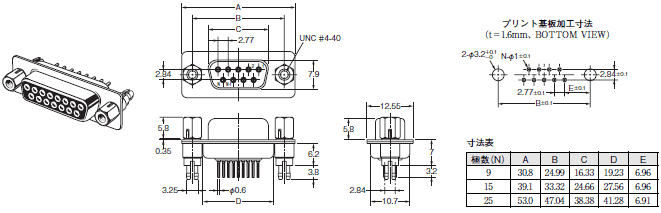

Dサブ ソケット・ディップストレート端子
形XM2F-0940-132L
形XM2F-1540-132L
形XM2F-2540-132L

XM3-L / XM2-L / XM4K / XM4L 外形寸法 4

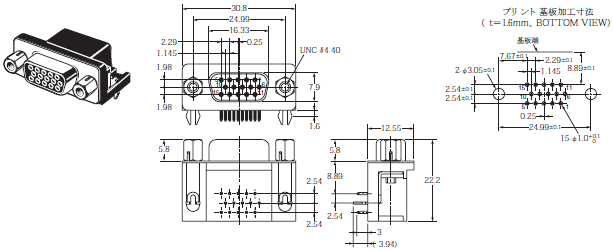

高密度Dサブ プラグ・ディップL形端子
形XM4K-1542-132

XM3-L / XM2-L / XM4K / XM4L 外形寸法 5

高密度Dサブ ソケット・ディップL形端子
形XM4L-1542-132

XM3-L / XM2-L / XM4K / XM4L 外形寸法 6

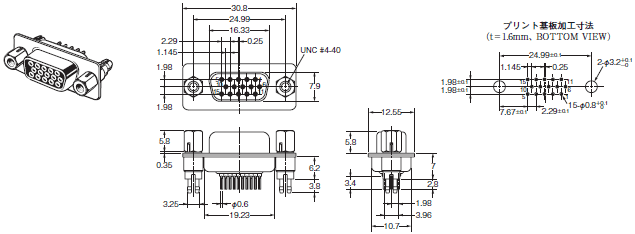

高密度Dサブ ソケット・ディップストレート端子
形XM4L-1541-132

XM3-L / XM2-L / XM4K / XM4L 外形寸法 7
