※ ◎印または灰色背景表記の機種は標準在庫機種です。無印(受注生産機種)の納期についてはお取り引き商社にお問い合わせください。

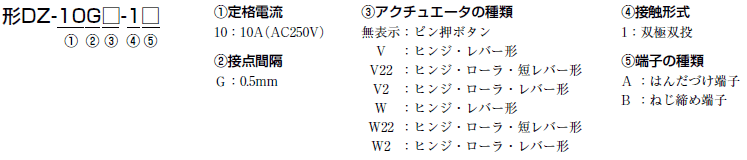

形式構成

形式基準

DZ 種類/価格 2

種類/標準価格

端子の種類 はんだづけ端子(-1A) 292_lu_1_8 ねじ締め端子 (-B) 292_lu_1_9
アクチュエータの種類 形式 標準価格(¥) 形式 標準価格(¥)
ピン押ボタン形 292_lu_1_1 形DZ-10G-1A 2,050 形DZ-10G-1B 2,050
ヒンジ・レバー形 292_lu_1_2 OT大 形DZ-10GW-1A 2,250 形DZ-10GW-1B 2,250
292_lu_1_3 OT小 形DZ-10GV-1A 形DZ-10GV-1B
ヒンジ・ローラ・
短レバー形
292_lu_1_4 OT大 形DZ-10GW22-1A 2,600 形DZ-10GW22-1B 2,600
292_lu_1_5 OT小 形DZ-10GV22-1A 形DZ-10GV22-1B
ヒンジ・ローラ・
レバー形
292_lu_1_6 OT大 形DZ-10GW2-1A 形DZ-10GW2-1B
292_lu_1_7 OT小 形DZ-10GV2-1A 形DZ-10GV2-1B

別売付属品

端子保護カバー

形Z/A/X/DZのスイッチに取りつけできます。
基本スイッチのケースおよび端子接続線などを保護するためのもので、塵埃の堆積による端子間短絡、接地あるいは接続線の振動による断線、接触不良や感電事故の防止に用いてください。取りつけは基本スイッチの取りつけねじで行います。
フェノール樹脂製のものは、リード線の引き出し方向を任意に選択できるよう、5(6)ヵ所に肉薄の部分を設けてあり、この部分を破って接続線を引き出します。
なお、別売アクチュエータをご使用の際は、端子保護カバーはお使いいただけません。

適用 はんだづけ
端子用
ねじ締め
端子用
標準価格
(¥)
備考
材質 取りつけ方向 形式
フェノール樹脂 側面取りつけ 形AP-A 形AP-B 97 ──
金属板プレス成形 側面取りつけ 形AP1-A 形AP1-B 164 形AP-A、-Bと併用してください
塩化ビニール 側面取りつけ 形AP-Z 240 ──

注. DZシリーズのはんだづけ端子タイプについては、ねじ締め端子用の保護カバーをご使用ください。

セパレータ

絶縁距離の確保が心配の時や、他の金属部品や銅線が近くにある時はセパレータを使用し、絶縁距離を確保してください。

形式 標準価格(¥)
形SEPARATOR FOR Z 31

アクチュエータ

マイクロスイッチをカムやドッグで操作するとき、またはスイッチの押ボタンに機械的な動きを伝達するときご使用ください。

アクチュエータの種類 形Z、形X共通 標準価格(¥)
ヒンジ・レバー形 292_lu_4_1
形XAA-1 1,680
ヒンジ・ローラ・レバー形 292_lu_4_2 形ZAA-2 1,550
パネル取りつけ
押ボタン形
292_lu_4_3 形ZAQ-3 1,370
形ZAQ-2 1,600
形ZAQ-1 1,690
パネル取りつけ
ローラ押ボタン形
292_lu_4_4
形ZAQ-22 2,200
