(単位:mm)

G3R-I/O

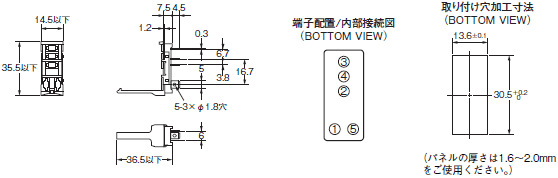

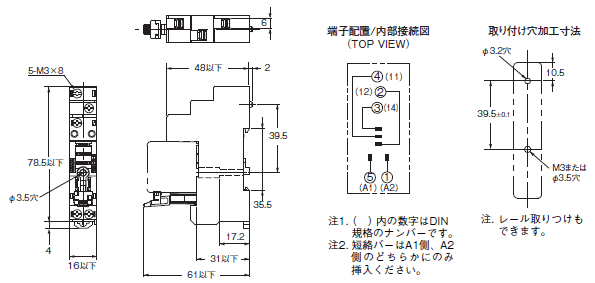

G3R-I/O 外形寸法 1

注. 負荷は(+)、(-)側どちらにも接続が可能です。

アクセサリ(別売)

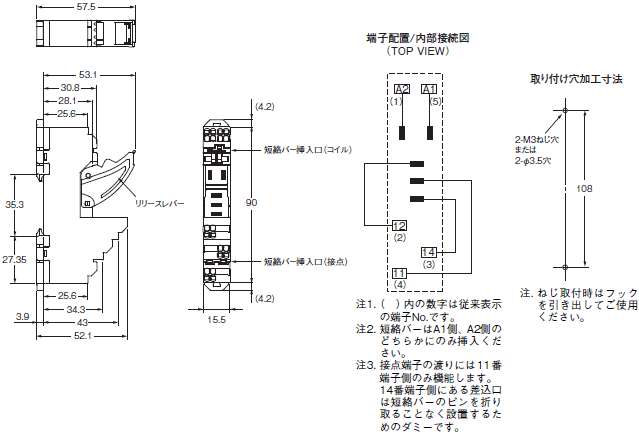

形P2RF-05-PU

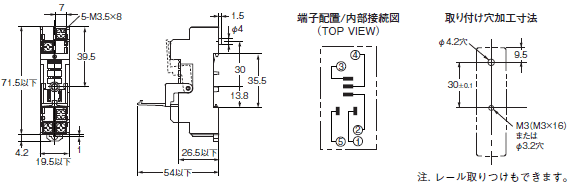

G3R-I/O 外形寸法 3

形P2RFZ-05(1極)

G3R-I/O 外形寸法 4

形P2RFZ-05-E(1極)(フィンガープロテクト構造)

G3R-I/O 外形寸法 5

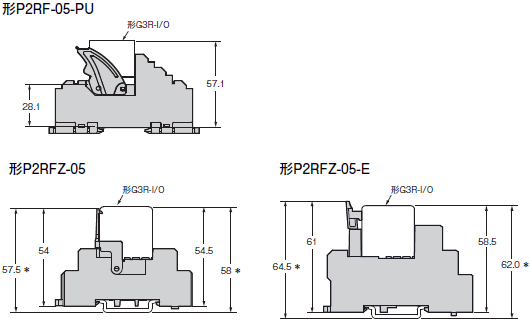

取り付け高さ

G3R-I/O 外形寸法 6

*支持レール形PFP-□N使用時の値です。形PFP-□N2使用時は、約9mm高くなります。

形P2R-05P(1極)

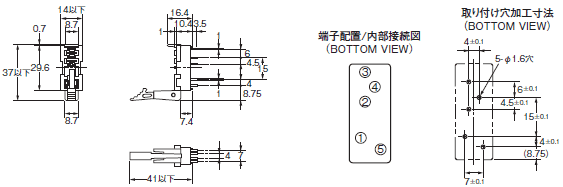

G3R-I/O 外形寸法 7

形P2R-057P(1極)

G3R-I/O 外形寸法 8

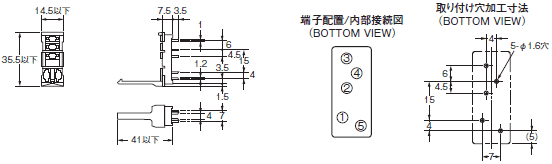

形P2R-05A(1極)

G3R-I/O 外形寸法 9

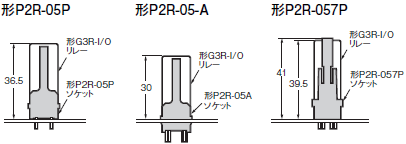

取り付け高さ

G3R-I/O 外形寸法 10

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

G3R-I/O 外形寸法 12

形PFP-100N2

G3R-I/O 外形寸法 13

エンドプレート

形PFP-M

G3R-I/O 外形寸法 14

スペーサ

形PFP-S

G3R-I/O 外形寸法 15

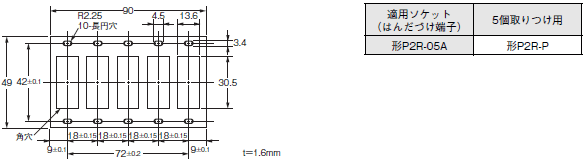

接続ソケット取りつけ板

裏面接続ソケットを多数個並べて取りつける場合にご使用ください。

G3R-I/O 外形寸法 16
