D2F

極超小形基本スイッチ

D2F

豊富な端子バリエーションを持つ極超小形基本スイッチ

※ Web特別価格提供品

この商品について

情報更新 : 2018/02/13

（単位：mm）

イラスト・図面は、プリント基板用端子の場合です。自立端子、はんだづけ端子、右アングル端子、左アングル端子は省略していますので「端子の種類／形状」をご覧ください。

□の中には、端子仕様による記号が入ります。組み合わせ可能な形式については、「種類」をご覧ください。

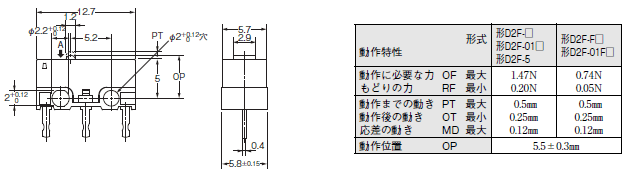

ピン押ボタン形
形D2F-□
形D2F-01□
形D2F-F□
形D2F-01F□
形D2F-5

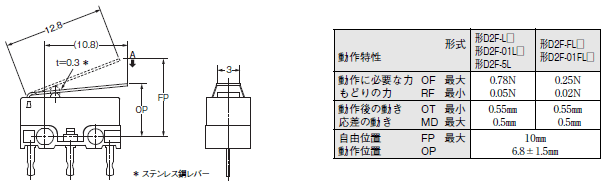

ヒンジ・レバー形
形D2F-L□
形D2F-01L□
形D2F-FL□
形D2F-01FL□
形D2F-5L

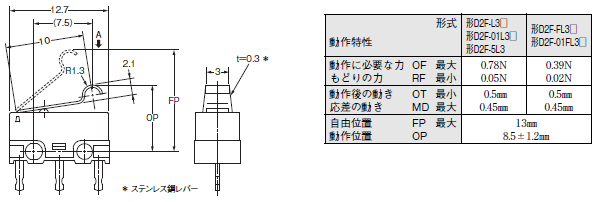

ヒンジ・アール・レバー形（R1.3）
形D2F-L3□
形D2F-01L3□
形D2F-FL3□
形D2F-01FL3□
形D2F-5L3

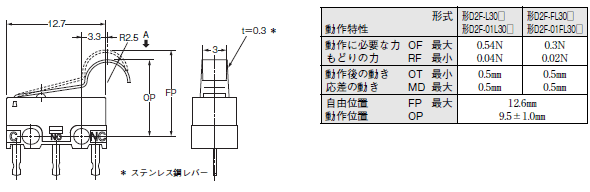

ヒンジ・アール・レバー形（R2.5）
形D2F-L30□
形D2F-01L30□
形D2F-FL30□
形D2F-01FL30□

ヒンジ・ローラ・レバー形
形D2F-L2□
形D2F-01L2□
形D2F-FL2□
形D2F-01FL2□

注1. 上記、外形寸法図中、指定のない部分の寸法公差は±0.4㎜です。

注2. 動作特性は、A方向（ 2690_dm_14 ）に動作した場合です。
