(単位:mm)

外形寸法図は2極タイプを代表に掲載しています。1極タイプは片側端子となります

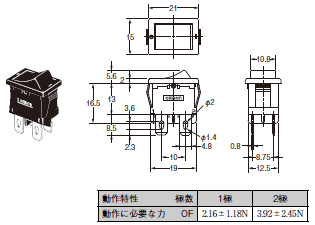

はんだ付け端子
形A8L-11-11N1 形A8L-21-11N1
形A8L-11-11N2 形A8L-21-11N2
形A8L-11-11N3 形A8L-21-11N3
形A8L-11-11N6 形A8L-21-11N6

A8L 外形寸法 2

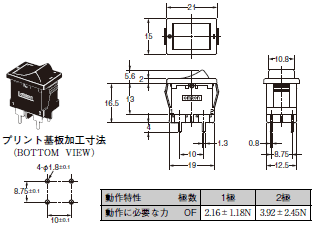

プリント基板用端子
形A8L-11-12N1 形A8L-21-12N1
形A8L-11-12N2 形A8L-21-12N2
形A8L-11-12N3 形A8L-21-12N3
形A8L-11-12N6 形A8L-21-12N6

A8L 外形寸法 3

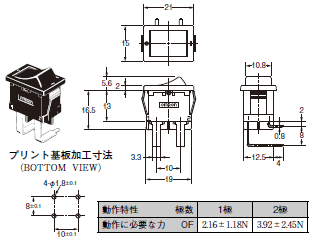

プリント基板用ライトアングル端子
形A8L-11-13N1 形A8L-21-13N1
形A8L-11-13N2 形A8L-21-13N2
形A8L-11-13N3 形A8L-21-13N3
形A8L-11-13N6 形A8L-21-13N6

A8L 外形寸法 4

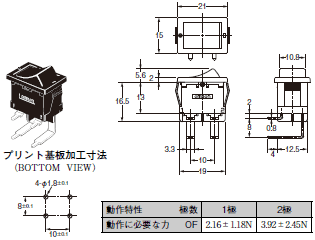

プリント基板用レフトアングル端子
形A8L-11-14N1 形A8L-21-14N1
形A8L-11-14N2 形A8L-21-14N2
形A8L-11-14N3 形A8L-21-14N3
形A8L-11-14N6 形A8L-21-14N6

A8L 外形寸法 5

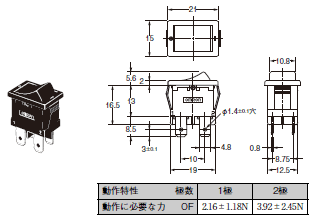

タブ#187端子
形A8L-11-15N1 形A8L-21-15N1
形A8L-11-15N2 形A8L-21-15N2
形A8L-11-15N3 形A8L-21-15N3
形A8L-11-15N6 形A8L-21-15N6

A8L 外形寸法 6

注. 上記外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
