B3W

シール形タクタイルスイッチ

B3W

基板挿入実装形の形B3Fシリーズと取りつけ互換、シール構造により高信頼性を実現

形式一覧/価格/オンライン購入

※ Web特別価格提供品

カートを見る

この商品について

関連情報

情報更新 : 2017/02/27

（単位：mm）

6mm角タイプ

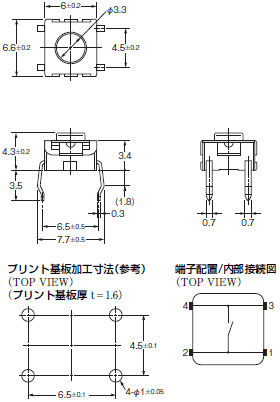

平タイプ（アース端子無）
形B3W-1000
形B3W-1002

B3W 外形寸法 2

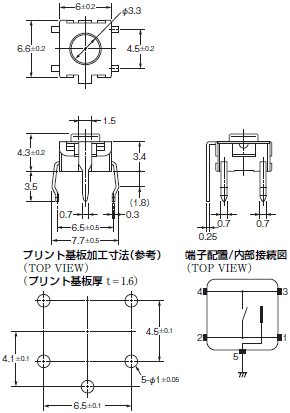

平タイプ（アース端子有）
形B3W-1100
形B3W-1102

B3W 外形寸法 3

平タイプ（アース端子無）
形B3W-1020
形B3W-1022

B3W 外形寸法 4

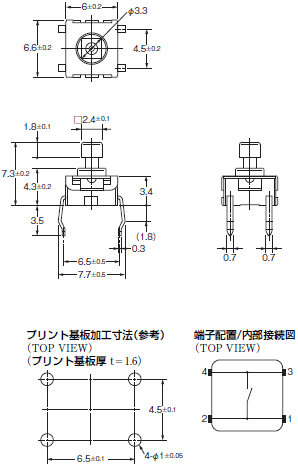

凸タイプ（アース端子無）
形B3W-1050
形B3W-1052

B3W 外形寸法 5

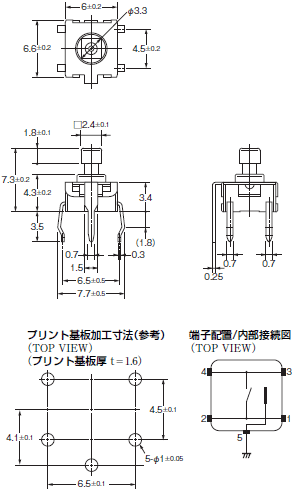

凸タイプ（アース端子有）
形B3W-1150
形B3W-1152

B3W 外形寸法 6

12mm角タイプ

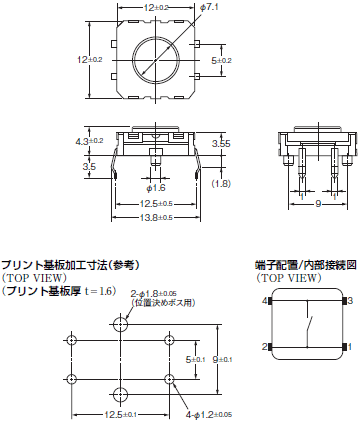

平タイプ（アース端子無）
形B3W-4000
形B3W-4005

B3W 外形寸法 8

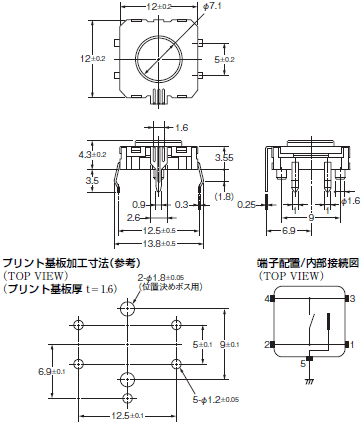

平タイプ（アース端子有）
形B3W-4100
形B3W-4105

B3W 外形寸法 9

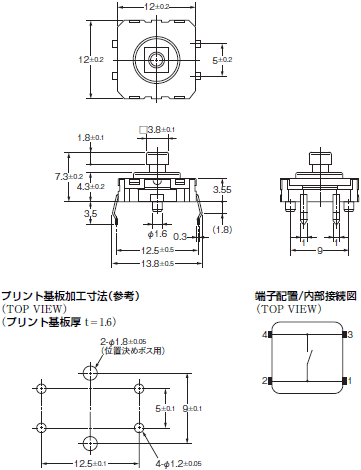

凸タイプ（アース端子無）
形B3W-4050
形B3W-4055

B3W 外形寸法 10

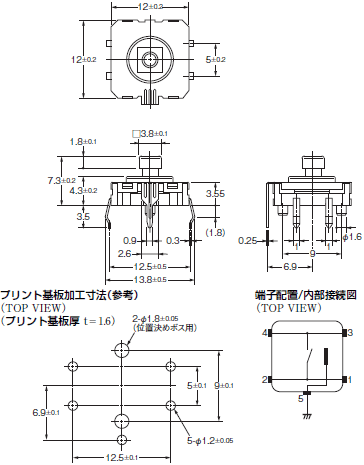

凸タイプ（アース端子有）
形B3W-4150
形B3W-4155

B3W 外形寸法 11

注. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
