H72A

マルチプレクサ(DIN48×48)

H72A

複数入力同時処理用ユニット。

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

形H72A 表面取りつけ/埋込み取りつけ(共用)

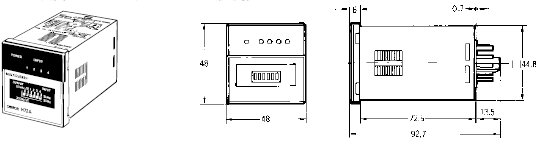

H72A 外形寸法 1

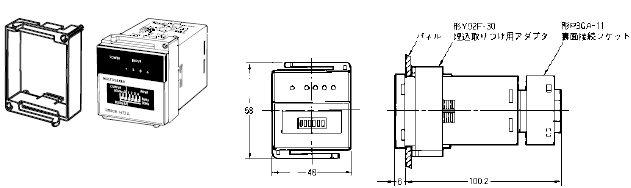

形Y92F-30 埋込み取りつけ用アダプタ(別売)

H72A 外形寸法 2

取りつけ穴加工寸法

標準パネルカットは下図のとおりです。(DIN43700準拠)

H72A 外形寸法 4

注1. 取りつけパネルの板厚は1~3.2mmが適当です。
注2. 連続取りつけ時、横に並べる場合と、縦に並べる場合、アダプタの向きに注意してください。
