(単位:mm)

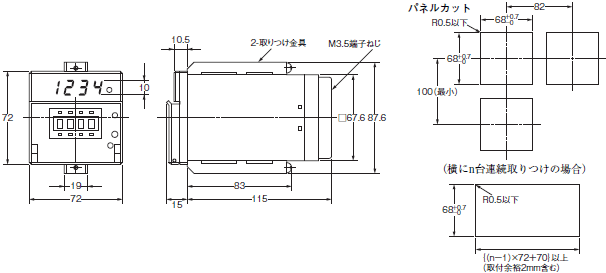

カウンタ本体

形H7AN

(前面パネル部の表現は形H7AN-4Dの場合です。)

H7AN 外形寸法 3

注1. 標準パネルカットは右上図のとおりです。(DIN43700準拠)
注2. 板厚1~5 mmのものに取りつけることができます。
注3. 取りつけは、付属の取りつけ金具を用いて確実に取りつけてください。
  金具追加発注時の形式は形Y92H-5(2ヶ詰め)です。
