2004/03 受注終了

H7CR

電子カウンタ（DIN48×48）

H7CR

このサイズでプリスケール機能を備えたやさしい操作の48□カウンタ。

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

カートを見る

この商品について

関連情報

情報更新 : 2012/05/07

種類

形式 形H7CR-□A□
（エコノミータイプ） 		形H7CR-□B□
（ゼネラルタイプ） 		形H7CR-□C□
（±エリアタイプ）
種類 プリセットカウンタ
取りつけ方法 埋込み取りつけ
外部接続方法 ねじ締め端子
保護構造 IP54（パネル表面部）
入力モード 加算・減算
加減算 UP/DOWN A（指令入力）
　　　　　UP/DOWN B（個別入力）
　　　　　UP/DOWN C（位相差入力）		 加減算 UP/DOWN A（指令入力）
　　　　　UP/DOWN B（個別入力）
　　　　　UP/DOWN C（位相差入力）
出力モード N、F N、F、C、R、K、P、Q、A K、D、L、H
復帰方式 外部リセット、手動リセット 外部リセット、手動リセット、自動リセット
（C、R、P、Qの各動作に従ってかかる
内部リセット）		 外部リセット、手動リセット
プリスケール
機能 		―― 有り（0.001～99.999）（4桁タイプは0.001～9.999）
小数点設定 ―― 有り（下3桁）
外部供給電源 ―― 有り（DC12V±10% 100mA リップル5%以下 ＊2
またはDC24V±10% 50mA リップル5%以下）
入力信号 カウント入力、リセット入力 カウント入力、リセット入力、キープロテクト入力
入力方式 ・無電圧入力：接点の短絡開放によ
　る入力
・電圧入力：入力信号電圧の“H”、
　“L”による入力（4桁タイプにはなし）		 ・無電圧入力：接点の短絡・開放による入力
・電圧入力：入力信号電圧の“H”、“L”による入力
　　　　　　　（キープロテクトは無電圧入力のみ）
制御出力 接点出力1aまたはトランジスタ出力
（NPNオープンコレクタ）		 1段タイプ：接点出力1aまたはトランジスタ出力（NPNオープンコレクタ）
2段タイプ：接点出力1a2段またはトランジスタ出力（NPNオープンコレクタ）2段
表示方式 バックライト付LCD（液晶表示） ＊1
文字高
カウント値：8mm（6桁）、12mm（4桁）
設定値：4mm（6桁）、4.5mm（4桁）		 バックライト付LCD（液晶表示）
文字高
カウント値：8mm（6桁）、12mm（4桁）
設定値：4mm（6桁）、4.5mm（4桁）		 バックライト付LCD（液晶表示）
文字高 カウント値：8mm
　　　　　設定値：4mm
桁数 6桁（0～999999）、4桁（0～9999） −5桁～＋6桁（−99999～999999）
停電記憶 停電記憶時間 約10年間（＋20℃時）（リチウム電池）
液晶寿命 約10年間

形式 形H7CR-8□
（セネラルタイプ） 		形H7CR-11□
（ゼネラルタイプ）
種類 プリセットカウンタ
取りつけ方法 埋込み取りつけ、表面取りつけ（共用）
外部接続方法 ソケット
保護構造 IP54（パネル表面部）
入力モード ＊1 加算・減算
加減算 UP/DOWN A（指令入力）
　　　　　UP/DOWN B（個別入力）
　　　　　UP/DOWN C（位相差入力）
出力モード ＊1 N、F、C、R、K、P、Q、A
復帰方式 外部リセット、手動リセット、電源リセット、自動リセット（C、
R、P、Qの各動作に従ってかかる内部リセット）		 外部リセット、手動リセット、自動リセット（C、R、P、
Qの各動作に従ってかかる内部リセット）
プリスケール機能 有り（0.001～99.999）（4桁タイプは0.001～9.999）
小数点設定 有り（下3桁）
入力信号 カウント入力、リセット入力 カウント入力、リセット入力、キープロテクト入力
入力方式 無電圧入力：接点の短絡開放による入力
制御出力 接点出力1aまたはトランジスタ出力
（NPNオープンコレクタ）		 接点出力1cまたはトランジスタ出力
（NPNオープンコレクタ）
表示方式 バックライト付LCD（液晶表示）
文字高 カウント値：8mm（6桁）、12mm（4桁）
　　　　　設定値：4mm（6桁）、4.5mm（4桁）
桁数 6桁（0～999999）、4桁（0～9999）
停電記憶 停電記憶時間 約10年間（＋20℃時）（リチウム電池）＊3
液晶寿命 約10年間

＊1. AC電源タイプバックライトはありません。
＊2. 形H7CR-Sタイプには外部供給電源はありません。
＊3. 形H7CR-8□タイプは設定値のみのバックアップとなります。

定格

形式 形H7CR-A□
（エコノミータイプ） 		形H7CR-B□
（ゼネラルタイプ） 		形H7CR-C□
（±エリアタイプ）
電源電圧 AC24V 50/60Hz
AC100～120/200～240V 50/60Hz		 AC100～240V 50/60Hz
AC24V/DC12～24V 50/60Hz ＊1
許容電圧変動範囲 定格電源電圧の85～110%
消費電力 約6.0VA（AC240V 50Hz時）
約1.3VA（AC24V時）		 約6.6VA（AC240V 50Hz時） 約4.4VA（AC24V時）/約3.2W（DC24V時） ＊2
最高計数速度 30/1k/5kHz（CP1、CP2共通設定）
リセット 外部リセット最小信号幅：20ms
手動リセット		 外部リセット最小信号幅：1ms/20ms切り替え可能
手動リセット
キープロテクト ―― 応答時間：約1s
ワンショット時間 ―― 10ms/50ms/100ms/200ms/500ms（1段、2段個別設定可能）
カウント入力
リセット入力 		無電圧入力タイプ 短絡時インピーダンス：1kΩ以下（0Ω時流出電流 約2mA）
　　　　　　　　　　　 短絡時残留電圧 ：2V以下
　　　　　　　　　　　 開放時インピーダンス：100kΩ以上
電圧入力タイプ “H”レベルDC4.5～30V、“L”レベルDC0～2V（入力抵抗 約4.7kΩ）
キープロテクト入力 ―― 無電圧入力 短絡時インピーダンス：1kΩ以下（0Ω時流出電流 約2mA）
　　　　　　　　短絡時残留電圧 ：1V以下
　　　　　　　　開放時インピーダンス：100kΩ以上
制御出力 接点出力 ：AC250V 3A 抵抗負荷（cosΦ ＝1）、DC30V 3A 抵抗負荷（cosΦ ＝1）
トランジスタ出力：オープンコレクタDC30V max. 100mA max. 残留電圧2V以下（実力約1V）
最小適用負荷 DC5V 10mA（P水準、参考値）
外部供給電源 ―― DC12V±10% 100mA（リップル5%以下）またはDC24V±10% 50mA（リッ
プル5%以下） ＊5
使用周囲温度 −10～＋55℃（ただし、氷結しないこと）
保存温度 −25～＋65℃（ただし、氷結しないこと）
使用周囲湿度 35～85%
ケース外装 ライトグレー（マンセル5Y7/1）

形式 形H7CR-A□
（エコノミータイプ） 		形H7CR-B□
（ゼネラルタイプ） 		形H7CR-C□
（±エリアタイプ） 		形H7CR-B□
（ゼネラルタイプ） 		形H7CR-C□
（±エリアタイプ）
電源電圧 DC12～24V ＊1 AC100～240V 50/60Hz
AC24V/DC12～24V ＊1
許容電圧変動範囲 定格電源電圧の85～110%
消費電力 約1.3W（DC24V）時 ＊3 約2.8VA（AC240V 50Hz時）＊3
約1.3W（DC24V時）＊4
CP1、CP2カウント
入力の最高計数
速度 		30/1k/5kHz（CP1、CP2共通設定）
リセット入力 外部リセット最小
信号幅：20ms
手動リセット		 外部リセット最小信号幅：
1ms/20ms切り替え可能
手動リセット		 外部リセット最小信号
幅：1ms/20ms切り替
え可能
手動リセット
電源リセット時間：0.5s		 外部リセット最小信号
幅：1ms/20ms切り替
え可能
手動リセット
キープロテクト ―― 応答速度：約1s ―― 応答速度：約1s
ワンショット時間 ―― 10ms/50ms/100ms/200ms/500ms
（1段、2段個別設定可能）		 10ms/50ms/100ms/200ms/500ms
カウント入力
リセット入力 		無電圧入力タイプ 短絡時インピーダンス：1kΩ以下（0Ω時流出電流 約2mA）
　　　　　　　　　　　 短絡時残留電圧 ：2V以下
　　　　　　　　　　　 開放時インピーダンス：100kΩ以上
キープロテクト
入力 		―― 無電圧入力タイプ
短絡時インピーダンス：1kΩ以下
（0Ω時流出電流 約2mA）
短絡時残留電圧：1V以下
開放時インピーダンス：100kΩ以上		 ―― 無電圧入力タイプ
短絡時インピーダンス：
1kΩ以下
（0Ω時流出電流
約2mA）
短絡時残留電圧：
1V以下
開放時インピーダンス：
100kΩ以上
制御出力 接点出力 ：AC250V 3A 抵抗負荷（cosΦ ＝1）
トランジスタ出力：オープンコレクタDC30V max.、100mA max. 残留電圧2V以下（実力約1V）
最小適用負荷 DC5V 10mA（P水準、参考値）
使用周囲温度 −10～＋55℃（ただし、氷結しないこと）
保存温度 −25～＋65℃（ただし、氷結しないこと）
使用周囲湿度 35～85%
ケース外装 ライトグレー（マンセル5Y7/1）

＊1. リップル含有率は20％以下。
＊2. 電源投入時、約5A（AC240V時）、約8A（DC24V時/AC24V時）の突入電流が流れます（時間：約2ms）。
＊3. 電源投入時、約5A（DC24V時/AC240V時）の突入電流が流れます（時間：約2ms）。
＊4. 電源投入時、約8A（DC24V時/AC24V時）の突入電流が流れます（時間：約2ms）。
＊5. 形H7CR-Sタイプには外部供給電源はありません。

性能

絶縁抵抗 100MΩ以上（DC500Vメガにて）
（導電部端子と露出した非充電金属部間、非連続接点間）
耐電圧 AC2,000V 50/60Hz 1min（導電部端子と露出した非充電金属部間）
ただし、DC12～24V、AC24V、AC24V/DC12～24VタイプはAC1,000V
インパルス電圧 3kV（電源端子間）
ただし、DC12～24V、AC24V、AC24V/DC12～24Vタイプの無接点出力タイプは1kV
4,5kV（導電部端子と露出した非充電金属部間）
ただし、DC12～24V、AC24V、AC24V/DC12～24Vタイプの無接点出力タイプは1.5kV
耐ノイズ ノイズシミュレータによる方形波ノイズ（パルス幅100ns/1μs 立上がり1ns）
±2kV ただし、形H7CR-Sタイプ±480V（電源端子間）±600V（入力端子間）
静電気耐力 8kV（誤動作） 15kV（破壊）
振動 耐久 10～55Hz 片振幅0.75mm 3方向 各4サイクル（8分/サイクル）
誤動作 10～55Hz 片振幅0.5mm 3方向 各4サイクル（8分/サイクル）
衝撃 耐久 300m/s2 3軸各方向
誤動作 100m/s2 3軸各方向
寿命 機械的 1,000万回以上
電気的 10万回以上（AC250V 3A 抵抗負荷） ＊
質量 形H7CR-A（ACタイプ）：約230g、形H7CR-B、-C：約170g
形H7CR-Sタイプ：約120g、形H7CR-8、-11タイプ：約150g

＊電気的寿命曲線をご確認ください。

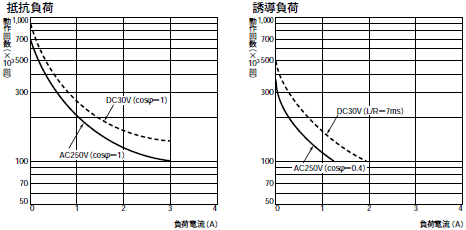

電気的寿命曲線（参考値）

DC125V cosφ＝1で0.15A max.開閉可（寿命10万回）
L/R＝7msで0.1A max.開閉可（寿命10万回）
注. 最小適用負荷DC5V 10mA（P水準、参考値）

H7CR 定格/性能 14

入出力機能

入力機能 CP1/CP2 ・計数信号を取り込みます。
・信号は加算、減算、加減算（指令/個別/位相差）入力が受け付け可能です。
リセット ・計算をリセットします。
　（加算、加減算モードでは“0”、減算モードでは、1段タイプは設定値、2段タイプはSET2のプリセット値に
　なります。）
・リセット入力中は計数を受け付けません。
・リセット中は、リセット表示が点灯します。
キープロテクト
＊ 		・機能設定モードにて指定したキープロテクトレベルに応じて、各キーの操作を禁止します。
・キープロテクト中は、キープロテクト表示が点灯します。
・無通電時も有効です。
・キープロテクト端子の短絡により、キープロテクトが有効となります。
出力機能 OUT1、2 ・それぞれの設定値に達したとき指定の出力モードに応じた出力を出します。

＊ エコノミータイプ、形H7CR-8タイプにはキープロテクト機能は設定していません。
