2004/03 受注終了

STMN

ミニマニュアル・タイマ

STMN

手軽に使用できるマニュアルタイプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

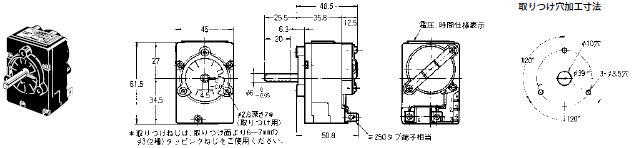

形STMN-Y111、-Y222 埋込み取りつけ

STMN 外形寸法 1

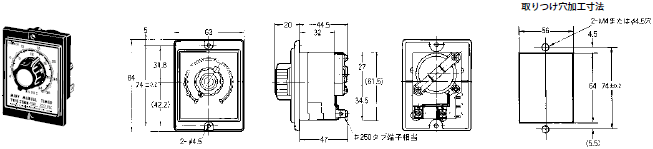

形STMN-111、-222 内蔵形

STMN 外形寸法 2

注. リード線を端子に、はんだづけされる場合には、ツマミは0点位置として40Wのはんだゴテで5秒以内、60Wのはんだゴテで3秒以内に完了するようにお願いいたします。
