（単位：mm）
2013/03 受注終了
H2C
モータタイマ
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2012/09/25
本体
タイマ本体

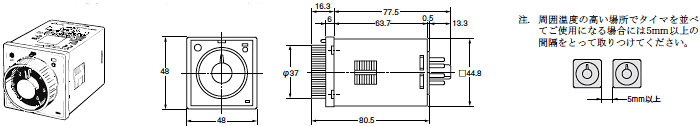

形H2C-8/-8R 表面取りつけ/埋込み取りつけ（共用）

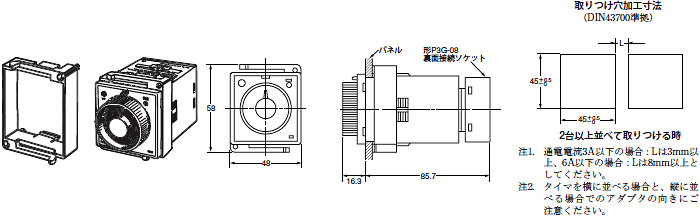

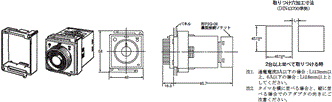

アダプタ取りつけ時の寸法
形Y92F-30 埋込み取りつけ用アダプタ（別売）
タイマ本体

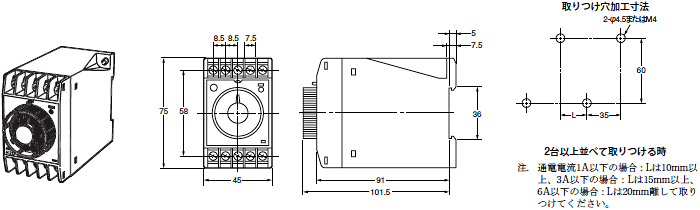

形H2C-F/-FR 上部ねじ締め端子タイプ

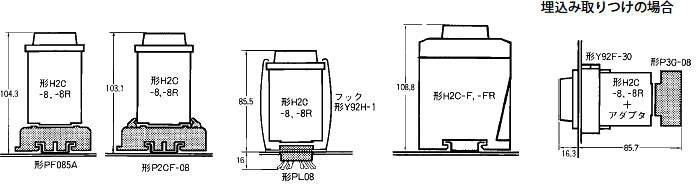

ソケット取りつけ時の寸法
表面取りつけの場合
接続ソケット
接続ソケットは、形PF085A、形P2CF-08、形P3G-08、形PL08をご使用ください。
詳細につきましては、「共用ソケット/DINレール関連商品」をご覧ください。
