2007/03 受注終了

RD2P

開路時遅延リレー

RD2P

瞬間停電時の自動再起動リレーとして最適

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

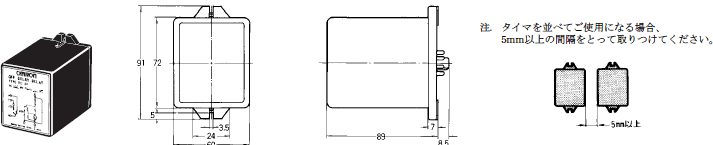

タイマ本体

形RD2P 表面取りつけ

RD2P 外形寸法 3

ソケット装着時の寸法

表面取りつけの場合

RD2P 外形寸法 5

付属品

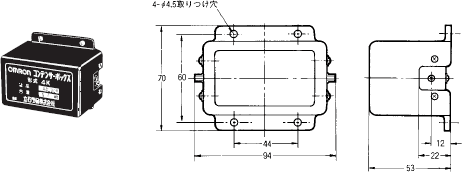

形4K コンデンサボックス

保持時間が3秒、4秒、5秒のものには、形4Kコンデンサボックスを付属しています。付属のコンデンサ容量と保持時間の関係は下表のとおりです。
この保持時間は2秒仕様の形RD2Pと付属のコンデンサとを組み合わせたときの値です。 形RD2Pの端子番号 8(+)と 1(-)の間に、極性に注意して接続してください。

RD2P 外形寸法 7

形4K

RD2P 外形寸法 8

接続ソケット

接続ソケットは、形8PFA1、形PL08をご使用ください。
詳細につきましては、カタログをご参照ください。
