（単位：mm）

接続構成・外形寸法

形CJ1W-NC234/NC434用ケーブル

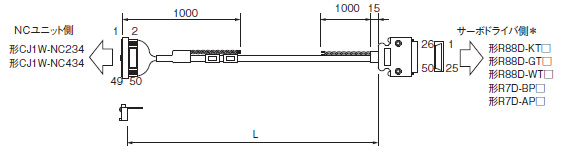

1軸用ケーブル

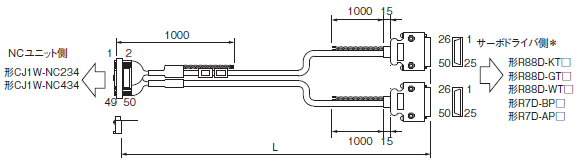

2軸用ケーブル

＊ SMARTSTEP2シリーズ（形R7D-BP□）は26ピンコネクタ、SMARTSTEPシリーズ（形R7D-AP□）は36ピンコネクタとなります。
　　ケーブル配線図は、「位置制御ユニットユーザーズマニュアル（Man. No. SBCE-354）」を参照してください。

形CJ1W-NC214/NC414用ケーブル

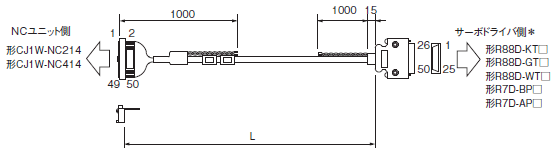

1軸用ケーブル

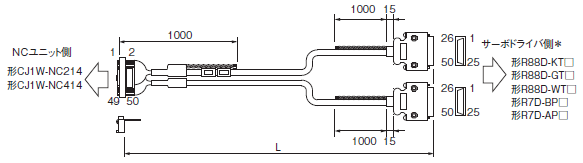

2軸用ケーブル

＊ SMARTSTEP2シリーズ（形R7D-BP□）は26ピンコネクタ、SMARTSTEPシリーズ（形R7D-AP□）は36ピンコネクタとなります。
　　ケーブル配線図は、「付-3 サーボドライバ接続用ケーブル」を参照してください。
