CJ1W-OC / OA / OD

CJシリーズ 出力ユニット

CJ1W-OC / OA / OD

高速タイプから多点タイプまで。豊富なバリエーションを取り揃えた基本出力ユニット。

形G70R-SOC08は2019年3月受注終了予定

※ Web特別価格提供品

周辺機器の選定手間を削減!

PLCの形式から簡単に適合コネクタ変換ユニット・接続ケーブルを選定できます。

(単位:mm)

18P端子台タイプ

形CJ1W-OC201/OC211/OA201/OD201/OD202/OD203/OD204/OD211/OD213/OD212

CJ1W-OC / OA / OD 外形寸法 3

32点タイプ(出力ユニット)

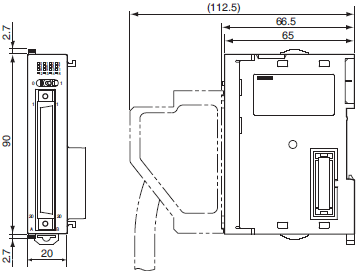

富士通コネクタタイプ(40 ピン×1)
形CJ1W-OD231(富士通コネクタ 出力:DC12~24V 0.5A 32点)

CJ1W-OC / OA / OD 外形寸法 6

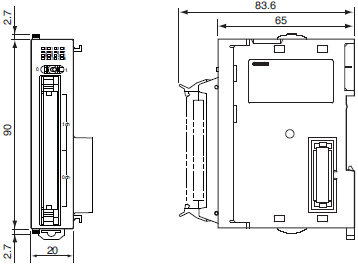

MIL コネクタタイプ(40 ピン×1)
形CJ1W-OD232(MIL コネクタ 出力:DC24V 0.5A 32点 負荷短絡保護機能付き)
      OD233(MIL コネクタ 出力:DC12~24V 0.5A 32点)
      OD234(MIL コネクタ 出力:DC24V 0.5A 32点)

CJ1W-OC / OA / OD 外形寸法 8

64点タイプ(出力ユニット)

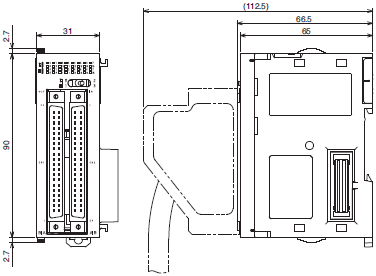

富士通コネクタタイプ(40 ピン×2)
形CJ1W-OD261(富士通コネクタ 出力:DC12~24V 0.3A 64点)

CJ1W-OC / OA / OD 外形寸法 11

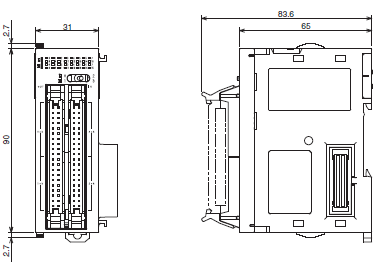

MIL コネクタタイプ(40 ピン×2)
形CJ1W-OD262(MIL コネクタ 出力:DC12~24V 0.3A 64点)
      OD263(MIL コネクタ 出力:DC12~24V 0.3A 64点)

CJ1W-OC / OA / OD 外形寸法 13
