（単位：mm）

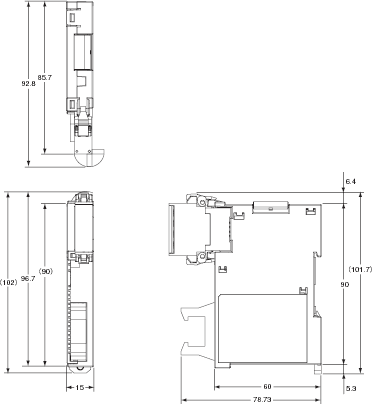

4点アナログ入力ユニット（e-CONコネクタタイプ） オープン型コネクタ（形DCN4-TB4）装着時
形CRT1-VAD04S

（　）内は参考寸法です。

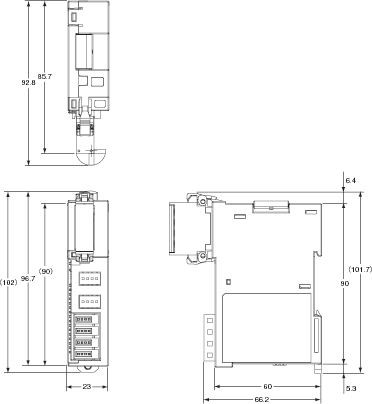

4点アナログ入力ユニット（MILコネクタタイプ） オープン型コネクタ（形DCN4-TB4）装着時
形CRT1-VAD04ML

（　）内は参考寸法です。

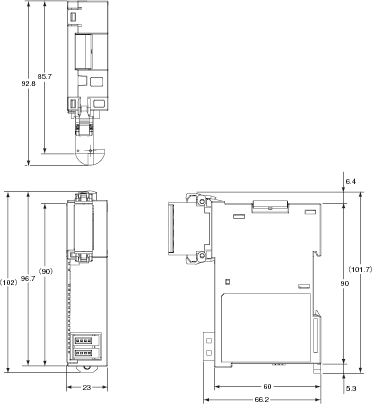

2点アナログ出力ユニット（e-CONコネクタタイプ） オープン型コネクタ（形DCN4-TB4）装着時
形CRT1-VDA02S

（　）内は参考寸法です。

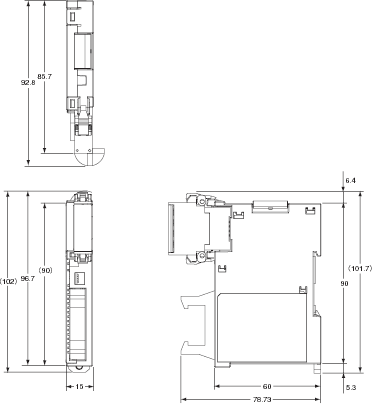

2点アナログ出力ユニット（MILコネクタタイプ） オープン型コネクタ（形DCN4-TB4）装着時
形CRT1-VDA02ML

（　）内は参考寸法です。
