E3X-DA-S

高機能デジタルファイバアンプ

E3X-DA-S

安定検出の高機能ファイバアンプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

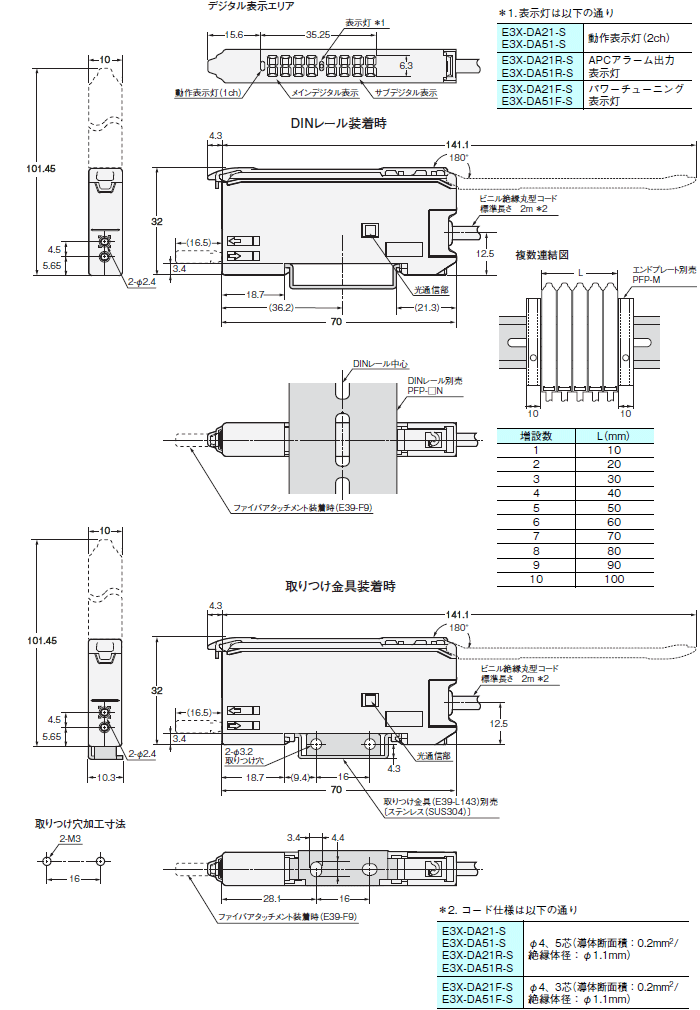

ファイバアンプ

コード引き出しタイプ
形E3X-DA21-S
形E3X-DA51-S
形E3X-DA21R-S
形E3X-DA51R-S
形E3X-DA21F-S
形E3X-DA51F-S

E3X-DA-S 外形寸法 3

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

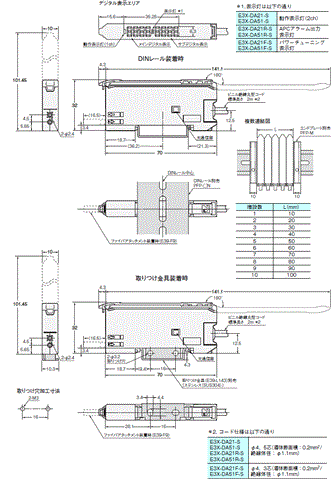

省配線コネクタタイプ
形E3X-DA7-S
形E3X-DA9-S
形E3X-DA7R-S
形E3X-DA9R-S
形E3X-DA7F-S
形E3X-DA9F-S

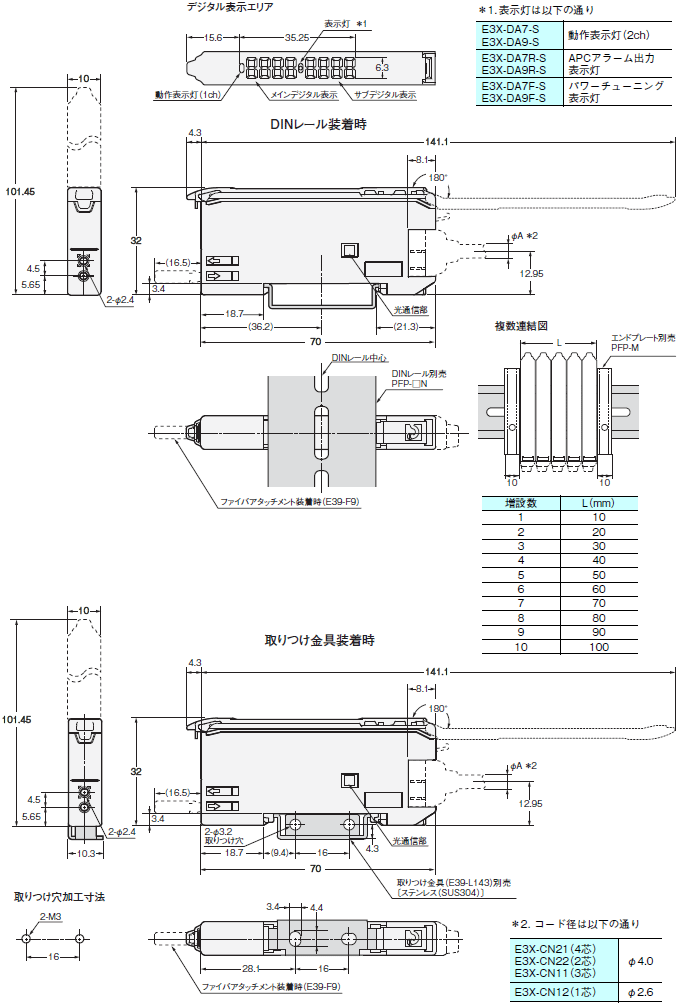

E3X-DA-S 外形寸法 4

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

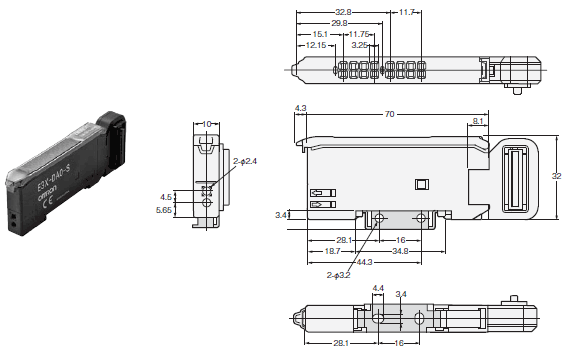

センサ通信ユニット用コネクタタイプ(EtheCAT/CompoNet用)
形E3X-DA0-S

E3X-DA-S 外形寸法 5

省配線コネクタ

親コネクタ
形E3X-CN21

E3X-DA-S 外形寸法 7

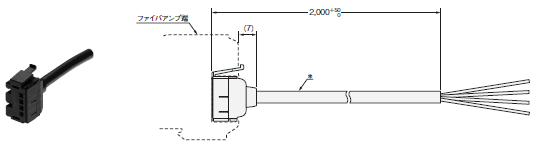

* E3X-CN21: コード φ4/4芯/標準2m(導体断面積: 0.2mm2(AWG24)/絶縁体径: φ1.1mm)

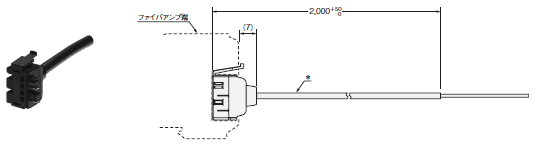

子コネクタ
形E3X-CN22

E3X-DA-S 外形寸法 8

* E3X-CN22: コード φ4/2芯/標準2m(導体断面積: 0.2mm2(AWG24)/絶縁体径: φ1.1mm)

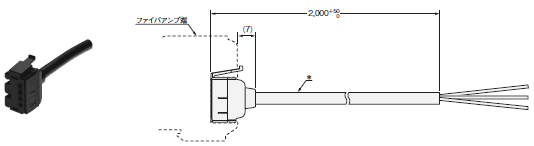

親コネクタ
形E3X-CN11

E3X-DA-S 外形寸法 9

* コード φ4/3芯/標準2m(導体断面積: 0.2mm2( AWG24)/絶縁体径: φ1.1mm)

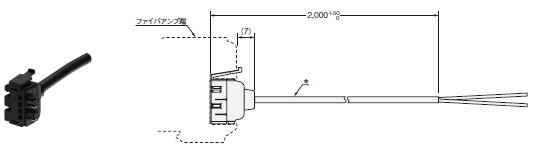

子コネクタ
形E3X-CN12

E3X-DA-S 外形寸法 10

* コード φ2.6/1芯/標準2m(導体断面積: 0.2mm2(AWG24)/絶縁体径: φ1.1mm)

アクセサリ(別売)

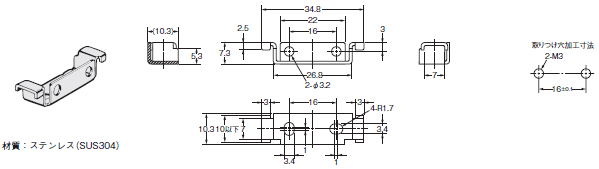

取りつけ金具
形E39-L143

E3X-DA-S 外形寸法 12

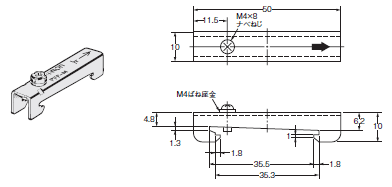

エンドプレート
形PFP-M

E3X-DA-S 外形寸法 13

ファイバユニットの詳細につきましては、→形E32シリーズをご覧ください。
