MK-S(X)

小形パワーリレー

MK-S(X)

DC220V 10A(抵抗負荷)の開閉を実現した形MK-Sシリーズの直流負荷開閉リレー

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

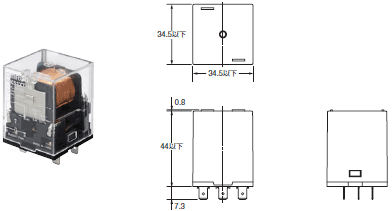

本体

●直流負荷開閉形
基準形
形MKS1XT-10  形MKS2XT-11
動作表示灯内蔵形
形MKS1XTN-10 形MKS2XTN-11

●交流負荷開閉形
基準形
形MKS1T-10  形MKS2T-11
動作表示灯内蔵形
形MKS1TN-10  形MKS2TN-11

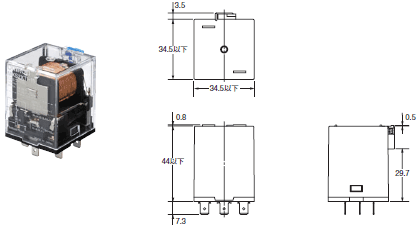

MK-S(X) 外形寸法 3

●直流負荷開閉形

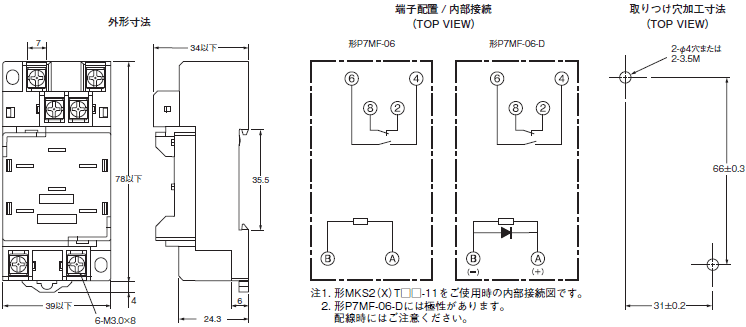

テストボタン内蔵形
形MKS1XTI-10  形MKS2XTI-11
テストボタン・動作表示灯内蔵形
形MKS1XTIN-10  形MKS2XTIN-11

●交流負荷開閉形
テストボタン内蔵形
形MKS1TI-10  形MKS2TI-11
テストボタン・動作表示灯内蔵形
形MKS1TIN-10  形MKS2TIN-11

MK-S(X) 外形寸法 5

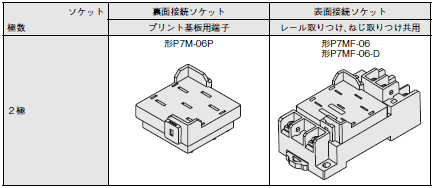

接続ソケット

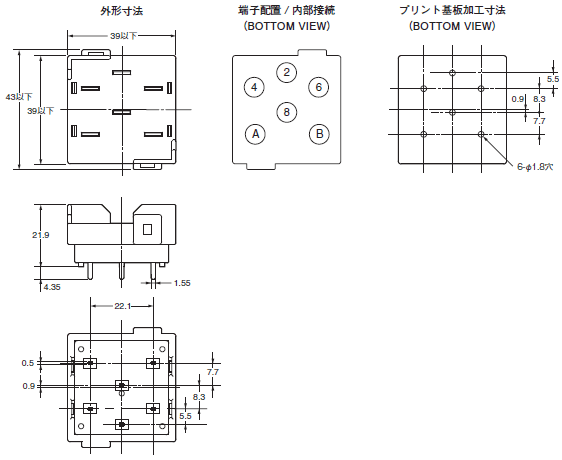

裏面接続ソケット
形P7M-06P

MK-S(X) 外形寸法 8

表面接続ソケット
形P7MF-06
形P7MF-06-D

MK-S(X) 外形寸法 10

オプション(別売)

接続ソケット

MK-S(X) 外形寸法 13

注1. 形P7M-06P、形P7MF-06、形P7MF-06-Dは直流負荷開閉形の1aおよび1a1b、交流負荷開閉形の1aおよび1a1bに使用できます。
 2. ダイオード内蔵の形P7MF-06-Dは直流操作コイルのリレー専用です。交流操作コイルのリレーは搭載できません。
 3. 密着取りつけ条件は、カタログの「●密着取りつけについて」を参照ください。

リレー保持金具

リレーを確実に固定し、振動、衝撃などによる脱落防止用にご使用ください。

MK-S(X) 外形寸法 17

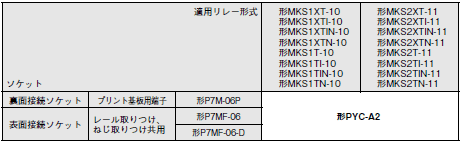

形PYC-A2
1セット(2本)

MK-S(X) 外形寸法 19

注. 上記の形PFC-A2の最小発注単位は10個です。
  なお、上記価格は1セットの標準価格です。

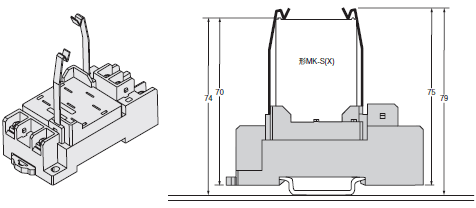

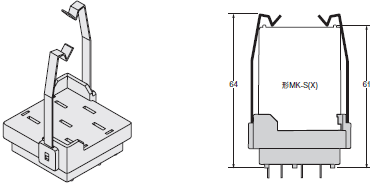

ソケット取りつけの高さ

形P7M-06P

MK-S(X) 外形寸法 23

形P7MF-06
形P7MF-06-D

MK-S(X) 外形寸法 25
