(単位:mm)

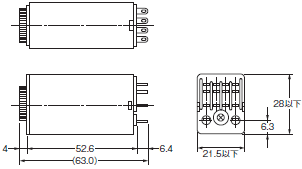

タイマ本体

表面取りつけ(プラグイン端子)

形H3YN-2
形H3YN-21

H3YN 外形寸法 2

表面取りつけ(プラグイン端子)

形H3YN-4
形H3YN-41
形H3YN-4-Z
形H3YN-41-Z

H3YN 外形寸法 3

ソケット取りつけ時の寸法

H3YN 外形寸法 4

注1. 取りつけ方向の制限はありません。
*1. ( )内は、形H3Y-4、形H3YN-4/-41、形H3YN-4-Z/-41-Zへの接続ソケットです。

オプション(別売)

埋込み取りつけ用アダプタ

形Y92F-78

H3YN 外形寸法 6

注1. アダプタ(形Y92F-78)のフックが形H3Y、形H3YNの裏面にかかるまで押し込んでください。
   2. アダプタ(形Y92F-78)のつめのかかりが悪くなるためパネル裏面穴周辺の角を落とさないでください。

接続ソケット取りつけ板

形PYP-1

H3YN 外形寸法 9

形PYP-18

H3YN 外形寸法 10

端子カバー

形H3Y/H3YNシリーズ(形PYFZ-08用)
形PYCZ-C08

H3YN 外形寸法 12

形H3Y/H3YNシリーズ(形PYFZ-14用)
形PYCZ-C14

H3YN 外形寸法 13

端子カバー取りつけ時の外形寸法

形PYCZ-C08

H3YN 外形寸法 15

形PYCZ-C14

H3YN 外形寸法 16

保持金具

形H3Y/H3YNシリーズ(形PYFZ-□、形PYF□A用)
形Y92H-3
(2本が1セットになっています)

H3YN 外形寸法 18

形Y92H-4(形PY□、形PYF□M用)

H3YN 外形寸法 19

接続ソケット(別売)

形H3Y/H3YNシリーズ 表面接続ソケット

形PYFZ-08

H3YN 外形寸法 22

注. レール取りつけもできます。

形PYFZ-14

H3YN 外形寸法 23

注. レール取りつけもできます。

形PYFZ-08-E
(フィンガープロテクト構造)

H3YN 外形寸法 24

注. レール取りつけもできます。

形PYFZ-14-E
(フィンガープロテクト構造)

H3YN 外形寸法 26

注. レール取りつけもできます。

形PYF08M

H3YN 外形寸法 28

形H3Y/H3YNシリーズ 裏面接続ソケット

形PY08

H3YN 外形寸法 30

形PY14

H3YN 外形寸法 31

形PY08-02

H3YN 外形寸法 32

形PY14-02

H3YN 外形寸法 33

形PY08QN
形PY08QN2

H3YN 外形寸法 34

*1. 形PY08QN(2)-Y1の場合は破線部も含む。
*2.(  )内寸法は形PY08QN2(-Y1)を表わす。

形PY14QN
形PY14QN2
形PY14QN-Y3(L=60以下)
形PY14QN2-Y3(L=60以下)

H3YN 外形寸法 36

*1. 形PY14QN-Y□、形PY14QN2-Y□の場合は破線部も含む。
*2.(  )内寸法は形PY14QN2(-Y□)を表わす。

レール取りつけ用別売品

支持レール

形PFP-100N
形PFP-50N

H3YN 外形寸法 39

*( )は形PFP-50Nの寸法です。

支持レール

形PFP-100N2

H3YN 外形寸法 41

エンドプレート

形PFP-M

H3YN 外形寸法 42

スペーサ

形PFP-S

H3YN 外形寸法 43
