2017/03 受注終了

H3M

マイクロタイマ

H3M

4種類の時間仕様がワンタッチで切り換え可能

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

本体

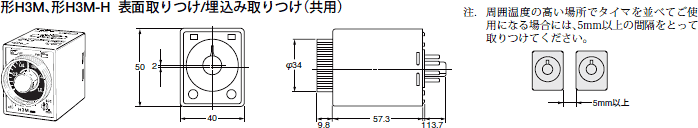

タイマ本体

H3M 外形寸法 2

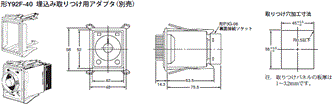

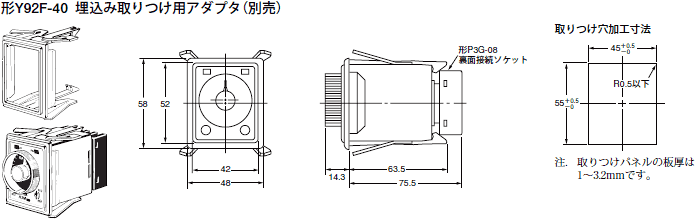

アダプタ装着時の寸法

H3M 外形寸法 3

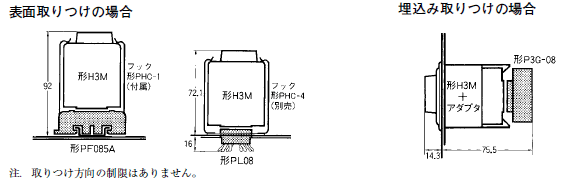

ソケット取りつけ時の寸法

H3M 外形寸法 4

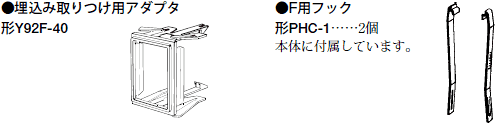

オプション(別売)

H3M 外形寸法 6

接続ソケット

接続ソケットは、形PF085A、形PL08、形P3G-08をご使用ください。
icon_01詳細につきましては、カタログを参照ください。
