(単位:mm)

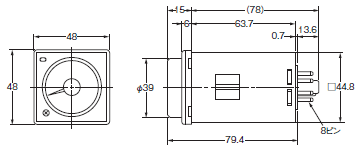

H3CR-F / -G / -H 外形寸法 1

本体

タイマ本体

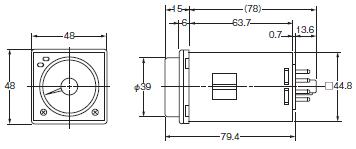

形H3CR-F
形H3CR-FN

H3CR-F / -G / -H 外形寸法 4

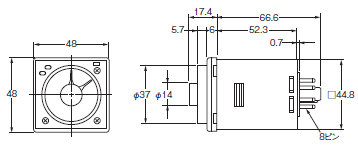

形H3CR-F8
形H3CR-F8N

H3CR-F / -G / -H 外形寸法 5

アダプタ装着時の寸法

形Y92F-30 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 7

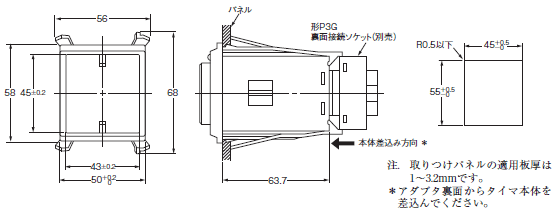

形Y92F-73 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 8

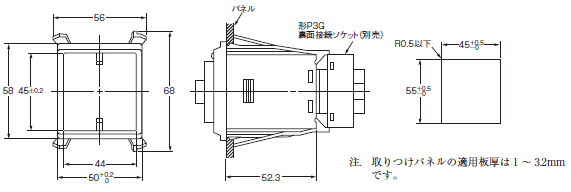

形Y92F-74 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 9

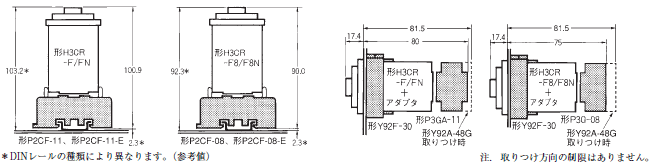

ソケット取りつけ時の寸法

H3CR-F / -G / -H 外形寸法 10

接続ソケット

詳しくは、カタログの「共用ソケット/DINレール関連商品」をご覧ください。

H3CR-F / -G / -H 外形寸法 12

本体

タイマ本体

形H3CR-G8L、形H3CR-G8EL
形H3CR-G8L-30、形H3CR-G8EL-31

H3CR-F / -G / -H 外形寸法 15

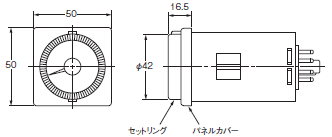

セットリングおよびパネルカバー取りつけ時の寸法

形Y92S-27、形Y92S-28(別売)

H3CR-F / -G / -H 外形寸法 17

アダプタ装着時の寸法

形Y92F-30 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 19

形Y92F-70 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 20

形Y92F-71 埋込み取りつけ用アダプタ(別売)

H3CR-F / -G / -H 外形寸法 21

ソケット取りつけ時の寸法

H3CR-F / -G / -H 外形寸法 22
H3CR-F / -G / -H 外形寸法 23

本体

タイマ本体

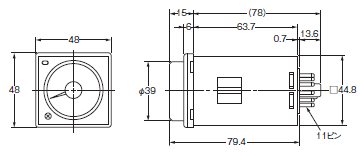

形H3CR-HRL

H3CR-F / -G / -H 外形寸法 26

形H3CR-H8L
形H3CR-H8RL

H3CR-F / -G / -H 外形寸法 27

アダプタ装着時の寸法

詳細につきましては、カタログの形H3CR-Gを参照ください。

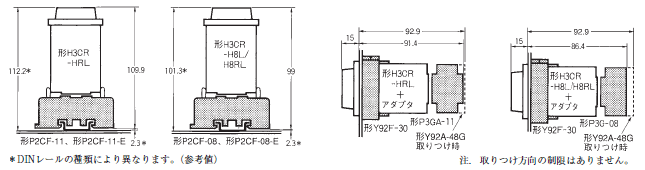

ソケット取りつけ時の寸法
