E3X-DAC-S

カラーセンシングタイプ デジタルファイバアンプ

E3X-DAC-S

色を見るカラーファイバアンプ

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

指定なき寸法公差:公差等級 IT16

ファイバアンプ

コード引き出しタイプ

形E3X-DAC11-S
形E3X-DAC41-S
形E3X-DAC21-S
形E3X-DAC51-S
形E3X-DAC21B-S
形E3X-DAC51B-S

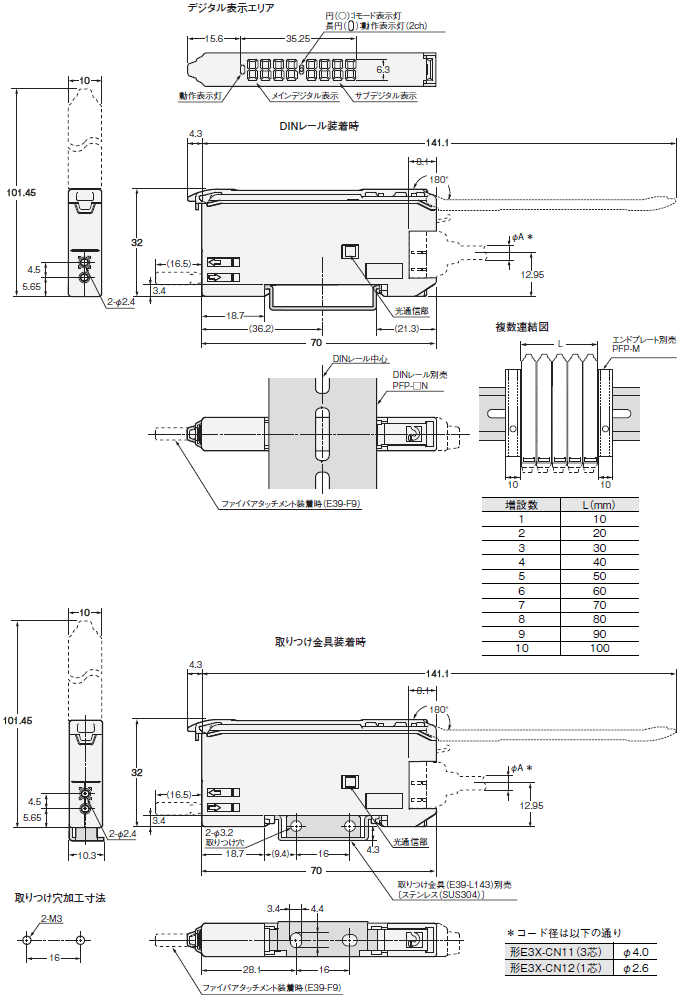

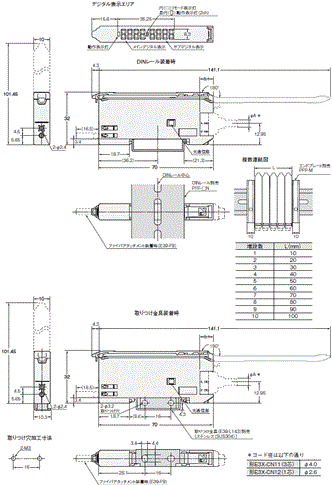

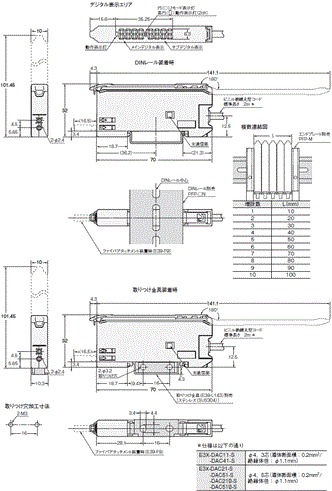

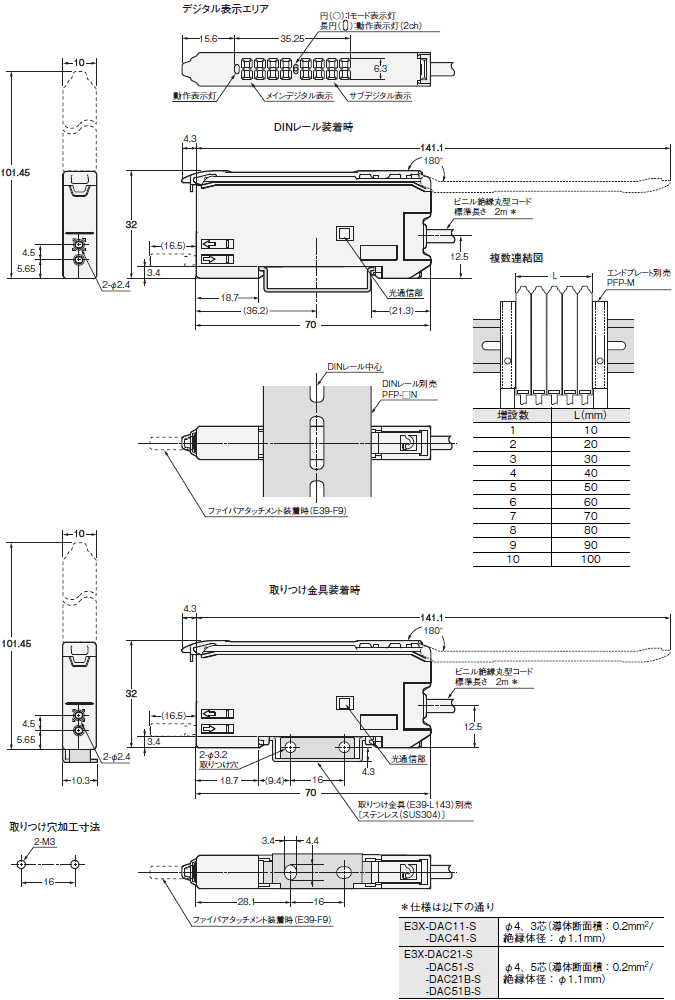

E3X-DAC-S 外形寸法 3

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

コネクタタイプ

形E3X-DAC6-S
形E3X-DAC8-S

E3X-DAC-S 外形寸法 5

注. 取りつけ金具(E39-L143)を使用した場合、ファイバアンプの密着取りつけができません。

省配線コネクタ

親コネクタ

形E3X-CN11

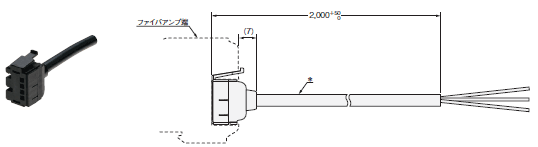

E3X-DAC-S 外形寸法 8

* コード Φ 4/3芯/標準2m(導体断面積: 0.2mm2(AWG24)/絶縁体径: Φ 1.1mm)

子コネクタ

形E3X-CN12

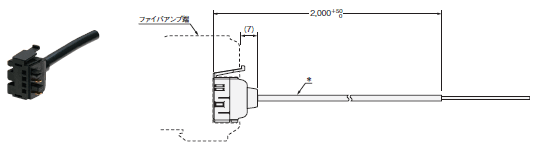

E3X-DAC-S 外形寸法 10

* コード Φ 2.6/1芯/標準2m(導体断面積: 0.2mm2(AWG24)/絶縁体径: Φ 1.1mm
