(単位:mm)

ソケット

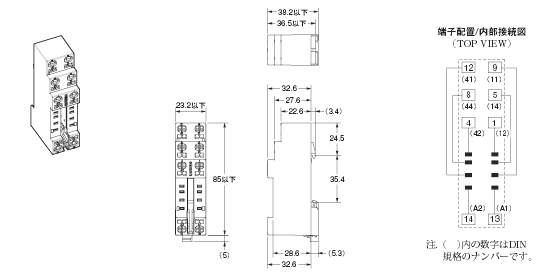

形PYF08S

PYF□□S / P2RF-□□-S 外形寸法 3

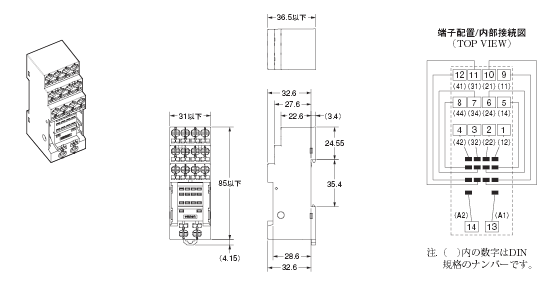

形PYF14S

PYF□□S / P2RF-□□-S 外形寸法 5

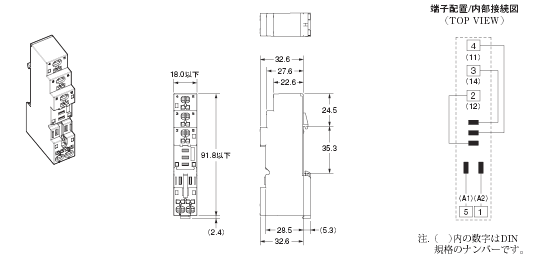

形P2RF-05-S

PYF□□S / P2RF-□□-S 外形寸法 7

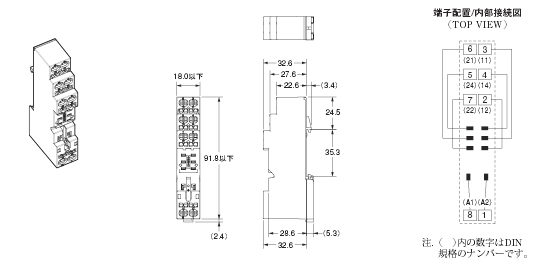

形P2RF-08-S

PYF□□S / P2RF-□□-S 外形寸法 9

アクセサリ(別売)

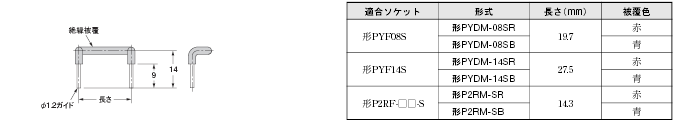

短絡バー

PYF□□S / P2RF-□□-S 外形寸法 12

注. リレーコイルの渡り配線にお使いください。

リリースレバー

形PYCM-14S

PYF□□S / P2RF-□□-S 外形寸法 15

形PYCM-08S

PYF□□S / P2RF-□□-S 外形寸法 16

形P2CM-S

PYF□□S / P2RF-□□-S 外形寸法 17

取りつけ高さ

形PYF08S

PYF□□S / P2RF-□□-S 外形寸法 19

形PYF14S

PYF□□S / P2RF-□□-S 外形寸法 20

形P2RF-□□-S

PYF□□S / P2RF-□□-S 外形寸法 21

( )の値は、ラッチングレバー付きの形G2R使用時の高さです。
*印:支持レール形PFP-□N使用時の値です。
    形PFP-□N2使用時は、約9mm高くなります。
