（単位：mm）

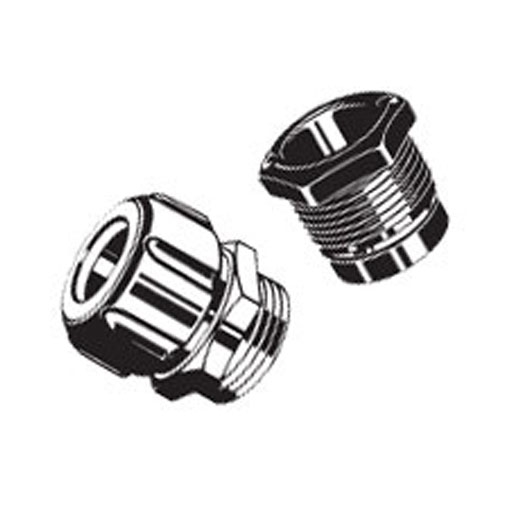

キャブタイヤ・ケーブル用コネクタ

Oリングなしタイプはシールテープとの併用を行ってください。

金属タイプ
Oリングなし
G1/2
形SC-21～25

金属タイプ
Oリング付
G1/2
形SC-1M～5M

金属タイプ
Oリングなし
1/2-14NPT
（アメリカねじ）
形SC-1PT～5PT

注. 上記、各機種の外形寸法図中、指定のない寸法公差は±0.4mmです。

簡易コネクタ（油や水のかかる環境には適しません）

樹脂タイプ
G1/2
形SC-P2

樹脂タイプ
Pg13.5
形SC-P3

樹脂タイプ
G1/2
形SC-6

注. 上記、各機種の外形寸法図中、指定のない寸法公差は±0.4mmです。
＊印の寸法表

形SC-2F

形SC-2FAD

形SC-4F4AD

形SC-4F4D

注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. （　）内の数字は、コネクタピンNo.です。
