（単位：mm）
SC
リミットスイッチ用コネクタ
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2011/02/21
キャブタイヤ・ケーブル用コネクタ
Oリングなしタイプはシールテープとの併用を行ってください。

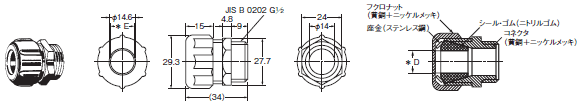

金属タイプ
Oリングなし
G1/2
形SC-21～25

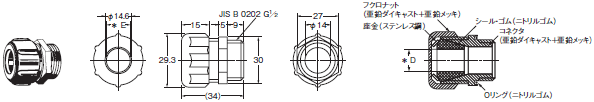

金属タイプ
Oリング付
G1/2
形SC-1M～5M

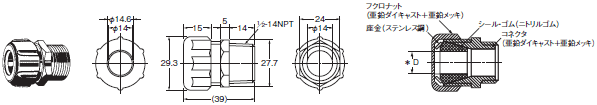

金属タイプ
Oリングなし
1/2-14NPT
（アメリカねじ）
形SC-1PT～5PT
注. 上記、各機種の外形寸法図中、指定のない寸法公差は±0.4mmです。

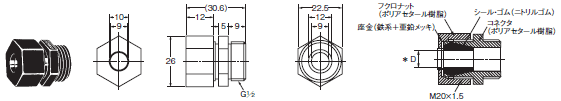

簡易コネクタ（油や水のかかる環境には適しません）
樹脂タイプ
G1/2
形SC-P2
樹脂タイプ
Pg13.5
形SC-P3
樹脂タイプ
G1/2
形SC-6
注. 上記、各機種の外形寸法図中、指定のない寸法公差は±0.4mmです。

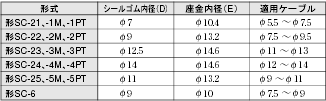

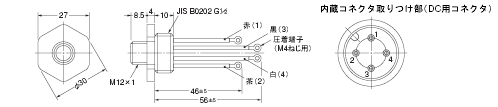

＊印の寸法表

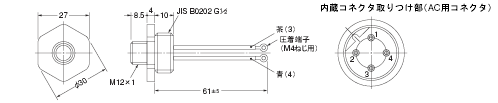

形SC-2F
形SC-2FAD

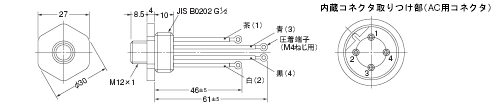

形SC-4F4AD

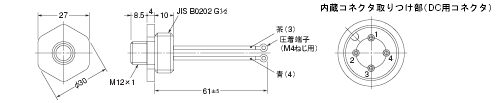

形SC-4F4D
注1. 上記、各機種の外形寸法図中、指定のない部分の寸法公差は±0.4mmです。
注2. （ ）内の数字は、コネクタピンNo.です。
情報更新 : 2011/02/21
