定格／性能

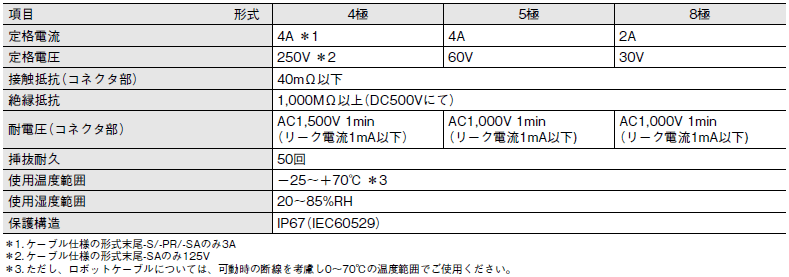

| 形式 | 4極 | 5極 | 8極 |
|---|---|---|---|
| 定格電流 | 4A ＊1 | 4A | 2A |
| 定格電圧 | 250V ＊2 | 60V | 30V |
| 接触抵抗（コネクタ部） | 40mΩ以下 | ||
| 絶縁抵抗 | 1,000MΩ以上（DC500Vにて） | ||
| 耐電圧（コネクタ部） | AC1,500V 1min
（リーク電流1mA以下） |
AC1,000V 1min
（リーク電流1mA以下) |
AC1,000V 1min
（リーク電流1mA以下) |
| 挿抜耐久 | 50回 | ||
| 使用温度範囲 | -25～+70℃ ＊3 | ||
| 使用湿度範囲 | 20～85%RH | ||
| 保護構造 | IP67（IEC60529） | ||
＊1. ケーブル仕様の形式末尾-S/-PR/-SAのみ3A
＊2. ケーブル仕様の形式末尾-SAのみ125V
＊3. ただし、ロボットケーブルについては、可動時の断線を考慮し0～70℃の温度範囲でご使用ください。
| 項目 | 仕様 | |
|---|---|---|
| コンタクトブロック、カバー | PBT樹脂 | |
| コンタクト | 銅合金/金めっき | |
| 固定具 | 亜鉛合金/ニッケルめっき | |
| 固定具（爪） | ステンレス | |
| Oリング | ゴム | |
| ケーブル | PVCロボットケーブル | φ6 AWG20 UL AWM2464 CL3
シース色：ライトグレー |
| 細径PVCロボットケーブル | φ4 AWG24 UL CL3
シース色：黒 |
|
| ポリウレタンロボットケーブル | φ4.7 AWG23
シース色：黒 |
|
| 耐スパッタケーブル | φ6.6 AWG20
シース色：青 |
|

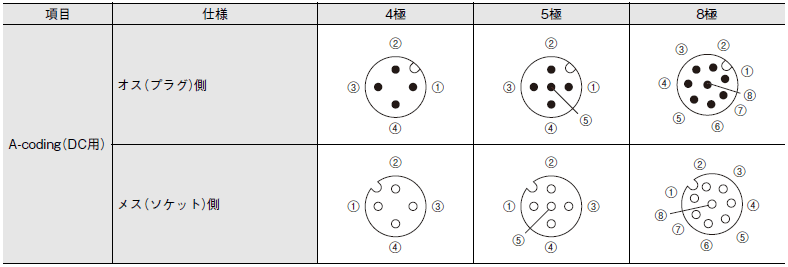

コンタクト配列図（かん合面側）
| 項目 | 仕様 | 4極 | 5極 | 8極 |
|---|---|---|---|---|
| A-coding（DC用） | オス（プラグ）側 |  |
 |
 |
| メス（ソケット）側 |  |
 |
 |
接続

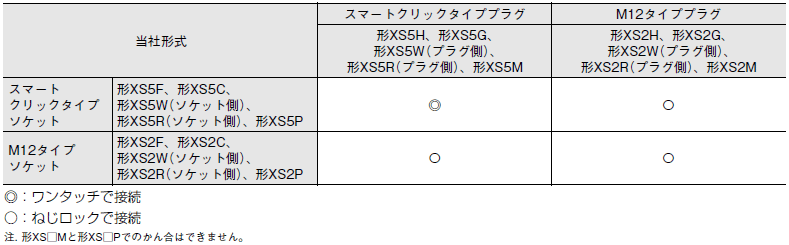

| 当社形式 | スマートクリックタイププラグ | M12タイププラグ | |
|---|---|---|---|
| 形XS5H、形XS5G、
形XS5W（プラグ側）、 形XS5R（プラグ側）、形XS5M |
形XS2H、形XS2G、
形XS2W（プラグ側）、 形XS2R（プラグ側）、形XS2M |
||
| スマート
クリックタイプソケット |
形XS5F、形XS5C、
形XS5W（ソケット側）、 形XS5R（ソケット側）、形XS5P |
◎ | 〇 |
| M12タイプソケット | 形XS2F、形XS2C、
形XS2W（ソケット側）、 形XS2R（ソケット側）、形XS2P |
〇 | 〇 |
◎：ワンタッチで接続
○：ねじロックで接続
注. 形XS□Mと形XS□Pでのかん合はできません。
