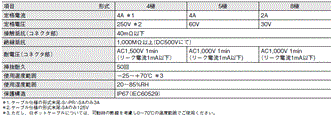

定格/性能

定格電流 4A
定格電圧 DC250V
接触抵抗(コネクタ部) 40mΩ以下(20mV以下、100mA以下にて)
絶縁抵抗 1,000MΩ以上(DC500Vにて)
耐電圧(コネクタ部) AC1,500V 1min(リーク電流1mA以下)
保護構造 IP67(IEC60529)
挿抜耐久 50回
ロック強度 引張り:100N/15s、回転:1N・m/15s
ケーブル保持力 引張り:100N/15s、回転:1N・m/15s(ケーブル径φ6mmの場合)*2
ロック操作力 0.1~0.25N・m
使用温度範囲 -25~+70℃ *3
使用湿度範囲 20~85%RH
圧接リペア回数 *1 10回まで(同一外径・芯線径に限る)

*1. 形XS5C/G 組立式コネクタ(圧接タイプ)のみ
*2. 詳細は個別の仕様書をご確認ください。
*3. ただし、ロボットケーブルについては、可動時の断線を考慮し0~+70℃の温度範囲でご使用ください。

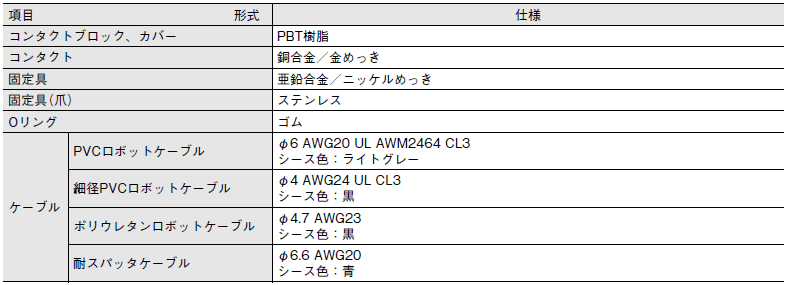

材質/処理

形式 形XS5F/H/W 形XS5R 形XS5M/P 形XS5C/G
(圧着タイプ、
はんだタイプ)
形XS5C/G
(ねじ結線タイプ)
形XS5C/G
(圧接タイプ)
コンタクト 材質 リン青銅 リン青銅
または黄銅
リン青銅 黄銅 リン青銅
または黄銅
リン青銅
処理 Ni下地金メッキ0.4μm Ni下地金メッキ
0.15μm
固定具 亜鉛合金/Niメッキ
固定具(爪)* SUS
コンタクトブロック PBT樹脂(UL94V-0)
Oリング ゴム
カバー ソフトPBT(UL94V-0) ――― PBT樹脂(UL94V-0)
ケーブル 難燃性
ロボットケーブル
UL AWM2464 CL3φ6
AWG20(0.5mm2
構成:0.08mm/110本
―――
耐油強化
ポリウレタン
ケーブル
φ6
AWG20(0.5mm2
構成:0.12mm/45本
―――
耐スパッタ
ケーブル
φ6.6
AWG20(0.5mm2)
構成:0.08mm/100本
―――
耐油強化
ポリウレタン
ロボットケーブル
φ4.7
AWG23(0.3mm2
構成:0.08mm/60本
―――

*プラグのみ

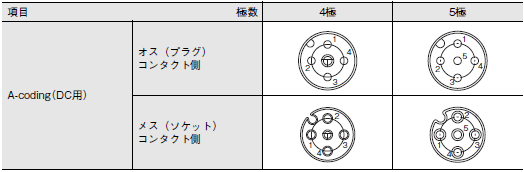

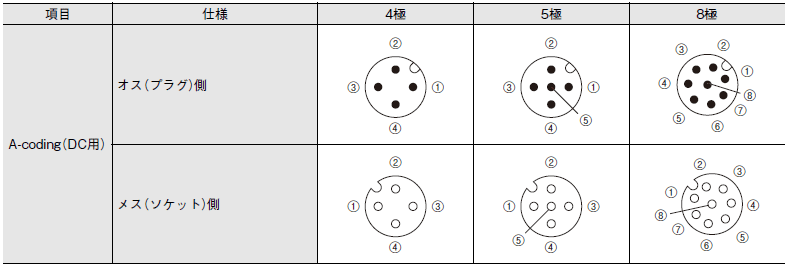

コンタクト配列図(かん合面側)

XS5 定格/性能 5

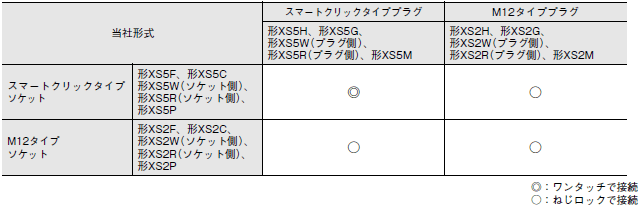

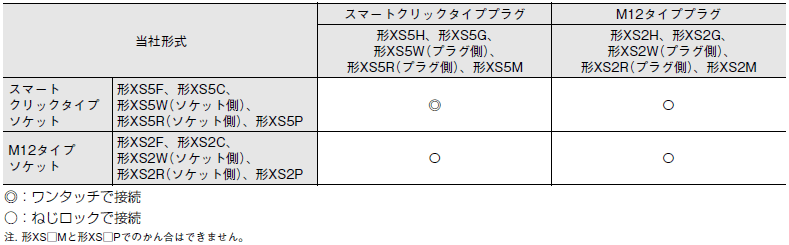

接続の組合せ

XS5 定格/性能 6

注. 形XS□Mと形XS□Pでのかん合はできません。

XS5□ ケーブル付コネクタ(8極タイプ)

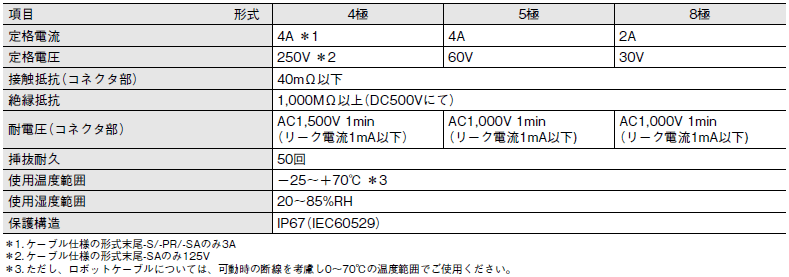

定格/性能

定格電流 1.5A
定格電圧 DC36V
接触抵抗 40mΩ以下(DC20mV以下、100mA以下にて)
絶縁抵抗 1,000MΩ以上(DC500Vにて)
耐電圧 AC1,000V 1min(リーク電流1mA以下)
保護構造 IP67(IEC60529)
挿抜耐久 50回
使用温度範囲 -25~+70℃
使用湿度範囲 20~85%RH

材質/処理

コンタクト 黄銅/NI地金メッキ0.4μm
固定具 亜鉛合金/Niメッキ *1
ボディ 亜鉛合金/Niメッキ *2
ナット 黄銅/Niメッキ *2
固定具(爪) SUS *2
コンタクトブロック PBT樹脂(UL94V-0)/ライトグレー
カバー *1 ソフトPBT(UL94V-0)
シールゴム *2 ゴム
Oリング *1

*1. 形XS5Fのみ
*2. 形XS5Mのみ
