XS5W ケーブル付コネクタ ソケット/プラグ両側コネクタ

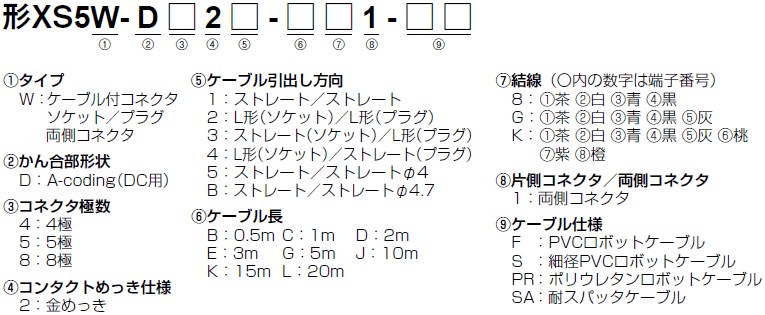

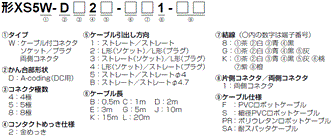

形式構成

形式基準

XS5 種類/価格 3

種類/標準価格

ケーブル仕様 ケーブル
長さL(m)
ケーブル
外径(mm)
ストレート(ソケット)/ストレート(プラグ) L形(ソケット)/L形(プラグ) UL規格
形式 標準価格(¥) 形式 標準価格(¥)
難燃性、PVC
ロボットケーブル
0.5 φ6 形XS5W-D421-B81-F 2,500 -- -- UL2238適合
(ファイルNo.
E207683)
1 形XS5W-D421-C81-F 2,550 -- --
2 形XS5W-D421-D81-F 2,800 形XS5W-D422-D81-F 2,800
3 形XS5W-D421-E81-F 3,000 -- --
4 形XS5W-D421-F81-F 3,500 -- --
5 形XS5W-D421-G81-F 3,600 形XS5W-D422-G81-F 3,600
10 形XS5W-D421-J81-F 4,800 -- --
15 形XS5W-D421-K81-F 7,200 -- --
20 形XS5W-D421-L81-F 9,850 -- --
難燃性、細径PVC
ロボットケーブル
0.5 φ4 形XS5W-D425-B81-S 2,500 -- -- -
1 形XS5W-D425-C81-S 2,550 -- --
2 形XS5W-D425-D81-S 2,800 -- --
3 形XS5W-D425-E81-S 3,000 -- --
4 形XS5W-D425-F81-S 3,500 -- --
5 形XS5W-D425-G81-S 3,600 -- --
10 形XS5W-D425-J81-S 4,800 -- --
耐油強化
ポリウレタン
ロボットケーブル
1 φ4.7 形XS5W-D42B-C81-PR 3,800 -- -- -
2 形XS5W-D42B-D81-PR 4,150 -- --
5 形XS5W-D42B-G81-PR 5,400 -- --
10 形XS5W-D42B-J81-PR 7,200 -- --
耐油強化
ポリウレタンケーブル
2 φ6 形XS5W-D421-D81-P 5,200 -- -- -
5 形XS5W-D421-G81-P 10,100 -- --
10 形XS5W-D421-J81-P 18,300 -- --
耐スパッタケーブル 2 φ6.6 形XS5W-D421-D81-SA 4,100 -- -- -
5 形XS5W-D421-G81-SA 5,650 -- --

ケーブル仕様 ケーブル
長さL(m)
ケーブル
外径(mm)
ストレート(ソケット)/L形(プラグ) L形(ソケット)/ストレート(プラグ) UL規格
形式 標準価格(¥) 形式 標準価格(¥)
難燃性、PVC
ロボットケーブル
2 φ6 形XS5W-D423-D81-F 2,800 形XS5W-D424-D81-F 2,800 UL2238適合
(ファイルNo.
E207683)
5 形XS5W-D423-G81-F 3,600 形XS5W-D424-G81-F 3,600

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。

XS5F ケーブル付コネクタ ソケット片側コネクタ

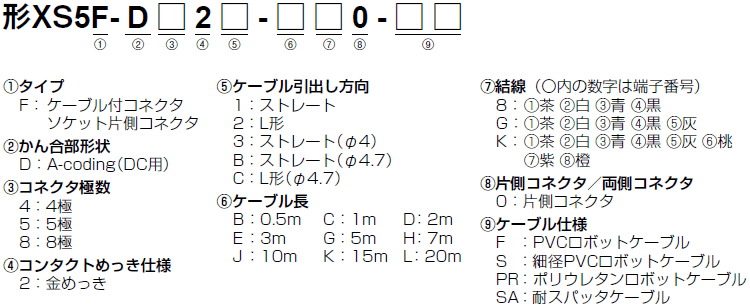

形式構成

形式基準

XS5 種類/価格 9

種類/標準価格

ケーブル仕様 ケーブル
長さL(m)
ケーブル
外径(mm)
ストレートタイプ L形タイプ UL規格
形式 標準価格(¥) 形式 標準価格(¥)
難燃性、PVC
ロボットケーブル
1 φ6 形XS5F-D421-C80-F 1,320 形XS5F-D422-C80-F 1,320 UL2238適合
(ファイルNo.
E207683)
2 形XS5F-D421-D80-F 1,560 形XS5F-D422-D80-F 1,560
3 形XS5F-D421-E80-F 1,800 形XS5F-D422-E80-F 1,800
5 形XS5F-D421-G80-F 2,250 形XS5F-D422-G80-F 2,250
10 形XS5F-D421-J80-F 3,850 形XS5F-D422-J80-F 3,850
15 形XS5F-D421-K80-F 6,600 -- -- -
20 形XS5F-D421-L80-F 8,800 -- --
難燃性、細径PVC
ロボットケーブル
1 φ4 形XS5F-D423-C80-S 1,320 -- -- -
2 形XS5F-D423-D80-S 1,560 -- --
3 形XS5F-D423-E80-S 1,800 -- --
5 形XS5F-D423-G80-S 2,250 -- --
10 形XS5F-D423-J80-S 3,850 -- --
耐油強化
ポリウレタン
ロボットケーブル
1 φ4.7 形XS5F-D42B-C80-PR 1,980 形XS5F-D42C-C80-PR 1,980 -
2 形XS5F-D42B-D80-PR 2,350 形XS5F-D42C-D80-PR 2,350
5 形XS5F-D42B-G80-PR 3,850 形XS5F-D42C-G80-PR 3,850
10 形XS5F-D42B-J80-PR 6,400 形XS5F-D42C-J80-PR 6,400
耐油強化
ポリウレタンケーブル
2 φ6 形XS5F-D421-D80-P 4,350 形XS5F-D422-D80-P 4,350 -
5 形XS5F-D421-G80-P 9,250 形XS5F-D422-G80-P 9,250
10 形XS5F-D421-J80-P 17,400 形XS5F-D422-J80-P 17,400
耐スパッタケーブル 2 φ6.6 形XS5F-D421-D80-SA 3,000 -- -- -
5 形XS5F-D421-G80-SA 5,050 -- --

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。 2芯タイプについては、弊社へお問い合わせください。

XS5H ケーブル付コネクタ プラグ片側コネクタ

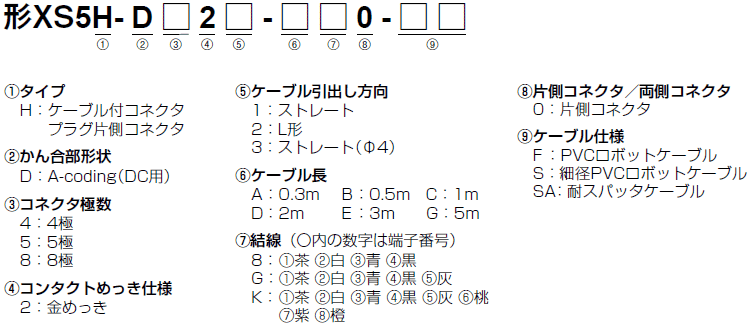

形式一覧

形式基準

XS5 種類/価格 14

種類/標準価格

ケーブル仕様 ケーブル
長さL(m)
ケーブル
外径(mm)
ストレートタイプ L形タイプ UL規格
形式 標準価格(¥) 形式 標準価格(¥)
難燃性、PVC
ロボットケーブル
0.3 φ6 形XS5H-D421-A80-F 1,320 形XS5H-D422-A80-F 1,320 UL2238適合
(ファイルNo.
E207683)
0.5 形XS5H-D421-B80-F 1,440 -- --
1 形XS5H-D421-C80-F 1,500 -- --
2 形XS5H-D421-D80-F 1,680 形XS5H-D422-D80-F 1,680
3 形XS5H-D421-E80-F 1,920 -- --
5 形XS5H-D421-G80-F 2,400 形XS5H-D422-G80-F 2,400
難燃性、細径PVC
ロボットケーブル
0.3 φ4 形XS5H-D423-A80-S 1,320 -- -- --
0.5 形XS5H-D423-B80-S 1,440 -- --
1 形XS5H-D423-C80-S 1,500 -- --
2 形XS5H-D423-D80-S 1,680 -- --
5 形XS5H-D423-G80-S 2,400 -- --
耐油強化
ポリウレタンケーブル
0.3 φ6 形XS5H-D421-A80-P 1,560 形XS5H-D422-A80-P 1,560 --
2 形XS5H-D421-D80-P 4,350 形XS5H-D422-D80-P 4,350
5 形XS5H-D421-G80-P 9,250 形XS5H-D422-G80-P 9,250
耐スパッタケーブル 0.3 φ6.6 形XS5H-D421-A80-SA 1,680 -- -- --
1 形XS5H-D421-C80-SA 2,400 -- --

注. 上記以外のケーブル長さについては、弊社へお問い合わせください。

XS5□ ケーブル付コネクタ(8極タイプ)

種類 ケーブル仕様 ケーブル
引出方向
ケーブル
芯線数
ケーブル
長さL(m)
適用電線径 形式 標準価格
(¥)
UL規格
ソケット片側コネクタ φ6.3
AWG23(0.25mm2
構成:0.08mm/60本
ストレート 8 2 ―― 形XS5F-D821-DH0-R 2,550 ――
5 形XS5F-D821-GH0-R 3,750
10 形XS5F-D821-JH0-R 5,800
プラグパネル取りつけ用
コネクタ
―― ―― ―― ―― AWG22~28 形XS5M-D827-4 2,100

XS5G 組立式コネクタ プラグ

極数 接続
方法
適合ケーブル
外径(mm)
芯線導体
サイズ(mm2
適合
シース
材質
ストレートタイプ L形タイプ UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
4 圧接 φ3~8 0.14~0.75 *1 PVC、
PE、
PUR
形XS5G-D418 1,200 -- -- ――
圧着 φ6用(φ5~φ6) 0.18~0.3
0.5~0.75 *2
形XS5G-D4C1 1,000 -- -- UL2238
適合(ファイル
No.E207683)
φ4用(φ4~φ5) 形XS5G-D4C3 -- --
φ3用(φ3~φ4) 形XS5G-D4C5 -- --
はんだ φ6用(φ5~φ6) 0.5以下 形XS5G-D421 1,200 形XS5G-D422 1,200
φ4用(φ4~φ5) 形XS5G-D423 形XS5G-D424
φ3用(φ3~φ4) 形XS5G-D425 形XS5G-D426
ねじ
結線
φ6用(φ5~φ6) 0.18~0.75 形XS5G-D4S1 形XS5G-D4S2
φ4用(φ4~φ5) 形XS5G-D4S3 形XS5G-D4S4
φ3用(φ3~φ4) 形XS5G-D4S5 形XS5G-D4S6
φ8用(φ7~φ8) 形XS5G-D4S7 -- --
φ7用(φ6~φ7) 形XS5G-D4S9 -- --
5 ねじ
結線
φ6用(φ5~φ6) 形XS5G-D5S1 1,290 -- --
φ4用(φ4~φ5) 形XS5G-D5S3 -- --
φ3用(φ3~φ4) 形XS5G-D5S5 -- --
φ8用(φ7~φ8) 形XS5G-D5S7 -- --
φ7用(φ6~φ7) 形XS5G-D5S9 -- --

*1. 最小素線径:φ0.08mm、芯線被覆外径:φ0.7~2.6mm、芯線被覆材質:PVC、PE
*2. 2種類のコンタクトがあります。
注. 形XS5G 組立式コネクタプラグ(ねじ結線タイプ)は、形XS2R/XS5R Y字形ジョイントプラグ/ソケットのCN1、CN2に並べて取りつけることはできません。
  記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。

アクセサリ(別売)

形XS5G用圧着コンタクト

適合芯線サイズ(mm2 形式 標準価格(単価)¥ 最小発注単位(個)
0.18~0.3 形XS5U-3121 40 100
0.5~0.75 形XS5U-3122

注. 最小発注単位を設けてありますので、最小発注単位の倍数にてご注文ください。

XS5C 組立式コネクタ ソケット

極数 接続
方法
適合ケーブル
外径(mm)
芯線導体
サイズ(mm2
適合
シース
材質
ストレートタイプ L形タイプ UL規格
形式 標準価格
(¥)
形式 標準価格
(¥)
4 圧接 φ3~8 0.14~0.75 *1 PVC、
PE、
PUR
形XS5C-D418 1,130 - - ――
圧着 φ6用(φ5~φ6) 0.18~0.3
0.5~0.75 *2
形XS5C-D4C1 880 形XS5C-D4C2 880 UL2238適合
(ファイル
No.E207683)
φ4用(φ4~φ5) 形XS5C-D4C3 形XS5C-D4C4
φ3用(φ3~φ4) 形XS5C-D4C5 形XS5C-D4C6
はんだ φ6用(φ5~φ6) 0.5以下 形XS5C-D421 1,130 形XS5C-D422 1,160
φ4用(φ4~φ5) 形XS5C-D423 形XS5C-D424
φ3用(φ3~φ4) 形XS5C-D425 形XS5C-D426
ねじ
結線
φ6用(φ5~φ6) 0.18~0.75 形XS5C-D4S1 形XS5C-D4S2
φ4用(φ4~φ5) 形XS5C-D4S3 形XS5C-D4S4
φ3用(φ3~φ4) 形XS5C-D4S5 形XS5C-D4S6
φ8用(φ7~φ8) 形XS5C-D4S7 1,200 - -
φ7用(φ6~φ7) 形XS5C-D4S9 - -
5 ねじ
結線
φ6用(φ5~φ6) 形XS5C-D5S1 1,290 - -
φ4用(φ4~φ5) 形XS5C-D5S3 1,200 - -
φ3用(φ3~φ4) 形XS5C-D5S5 - -
φ8用(φ7~φ8) 形XS5C-D5S7 1,290 - -
φ7用(φ6~φ7) 形XS5C-D5S9 - -

*1. 最小素線径:φ0.08mm、芯線被覆外径:φ0.7~2.6mm、芯線被覆材質:PVC、PE
*2. 2種類のコンタクトがあります。
注. 記載のケーブルをご使用ください。記載のケーブルをご使用されない場合、性能を満足できない可能性があります。

アクセサリ(別売)

形XS5C用圧着コンタクト

適合芯線サイズ(mm2 形式 標準価格(単価)¥ 最小発注単位(個)
0.18~0.3 形XS5U-2221 59 100
0.5~0.75 形XS5U-2222

注. 最小発注単位を設けてありますので、最小発注単位の倍数にてご注文ください。

XS5R Y字形ジョイントプラグ/ソケット

種類 コネクタ ケーブル長さ(m) 形式 標準価格(¥) UL規格
ケーブルつき 両側コネクタ 0.5 形XS5R-D426-B11-F 4,150 UL2238適合
(ファイル
No.E207683)
1 形XS5R-D426-C11-F 4,350
2 形XS5R-D426-D11-F 4,600
3 形XS5R-D426-E11-F 5,100
片側コネクタ 2 形XS5R-D426-D10-F 3,900
5 形XS5R-D426-G10-F 4,450

種類 コネクタ ケーブル長さ(m) 形式 標準価格(¥) UL規格
ケーブルなし 両側コネクタ 形XS5R-D426-1 3,850 UL2238適合
(ファイル
No.E207683)
形XS5R-D426-5

注1. 上記以外の仕様については弊社へお問い合わせください。
 2. 形XS2G/XS5G組立式コネクタ(ねじ結線タイプ)を、CN1/CN2に並べて取りつけることはできません。

XS5P パネル取りつけタイプ/ソケット

種類 極数 ロックタイプ 電線の長さ(m) 形式 標準価格(¥) UL規格
電線つき 4 リアロック 0.5 形XS5P-D426-5 1,370 UL2238適合
(ファイル
No.E207683)
フロントロック 形XS5P-D427-5

種類 極数 ロックタイプ * 適用電線 形式 標準価格(¥) UL規格
ソルダーカップ
端子
4 リアロック AWG20~AWG28 形XS5P-D426-4 1,470 ――
フロントロック 形XS5P-D427-4
5 リアロック 形XS5P-D526-4 2,000
フロントロック 形XS5P-D527-4

*リアロックタイプは、パネルの前から取り付け、後からナットを締めます。
 フロントロックタイプは、パネルの後から取り付け、前からナットを締めます。

XS5M パネル取りつけタイプ/プラグ

種類 極数 ロックタイプ 電線の長さ(m) 形式 標準価格(¥) UL規格
電線つき 4 リアロック 0.5 形XS5M-D426-5 1,370 UL2238適合
(ファイル
No.E207683)
フロントロック 形XS5M-D427-5

種類 極数 ロックタイプ * 適用電線 形式 標準価格(¥) UL規格
ソルダーカップ
端子
4 リアロック AWG20~AWG28 形XS5M-D426-4 1,370 ――
フロントロック 形XS5M-D427-4 1,470
5 リアロック 形XS5M-D526-4 1,790
フロントロック 形XS5M-D527-4 1,890

*リアロックタイプは、パネルの前から取り付け、後からナットを締めます。
 フロントロックタイプは、パネルの後から取り付け、前からナットを締めます。

共通のアクセサリ・工具(別売)

コネクタ用カバー

防水カバー

この防水カバーを用いると保護構造IP67を保つことができます。コネクタに装着する時は、必ず以下の力で十分締めつけてください
(0.39~0.49N・m)
形XS5Z-11 はスマートクリック構造のため、トルク管理不要です。

形式 標準価格(¥) 材質 適合コネクタ
形式 取りつけ部
形XS2Z-11 315 黄銅/
ニッケルめっき
形XS5G/XS5H/XS5M/XS5R/XS5W/
XS2G/XS2H/XS2M/XS2R/XS2W
M12雄ねじ
形XS5Z-11 240 PBT 形XS5C/XS5F/XS5P/XS5R/XS5W/XW3D M12雌ねじ

ダストカバー

このダストカバーは防塵用です。保護構造IP67の性能はありません。
コネクタに装着する時は、コネクタの取りつけ部に十分押し込んでください。

形式 標準価格(¥) 材質 適合コネクタ
形式 取りつけ部
形XS2Z-13 44 ゴム/黒色 形XS5G/XS5H/XS5M/XS5R/XS5W/
XS2G/XS2H/XS2M/XS2R
M12雄ねじ
形XS2Z-14 64 形XS5C/XS5F/XS5P/XS5R/XS5W/XS2C/
XS2F/XS2P/XS2R/XS2W/XW3B/XW3D
コンタクトブロック
(メスコンタクト)
形XS2Z-15 M12雌ねじ

スパッタ保護カバー

コネクタを溶接スパッタから保護するカバーです。
コネクタ全体をおおうように取りつけてください。

形式 標準価格(単価)¥ 材質 適合コネクタ
形XS2Z-31 420 シリコンゴム/黒色 形XS5F/XS5H/XS5W/XS2F/XS2H/XS2W

工具

圧着工具/ロケータ

圧着タイプコネクタ(形XS□C/XS□G)でケーブル芯線に圧着コンタクト(形XS5U/XS2U)を圧着するときに使用します。使用時は圧着工具と別売のロケータ両方が必要です。

・形XY2F-0002圧着工具はDMC社製AFM8(M22520/2-01)です。
・ロケータ(形XY2F-0003)は圧着端子の位置決め用の部品です。添付のねじを使用し、圧着工具のロケータガイド部に固定してください。

形式 標準価格(¥)
圧着工具 形XY2F-0002 136,000
ロケータ 形XY2F-0003 19,200

コンタクトブロック引抜工具

組立式コネクタ(形XS□C/XS□G:はんだタイプ/圧着タイプ)でコンタクトブロックにカバーを装着後、配線変更、配線ミス修正をする場合、カバーからコンタクトブロックを引き抜くときに使用します。

形式 標準価格(¥)
形XY2F-0001 800
