S8M

デジタル・マルチ・サーキットプロテクタ

S8M

国内初。表示や警報出力などの多彩なデジタル機能を搭載したDCサーキットプロテクタ

※ Web特別価格提供品

(単位:mm)

本体

S8M

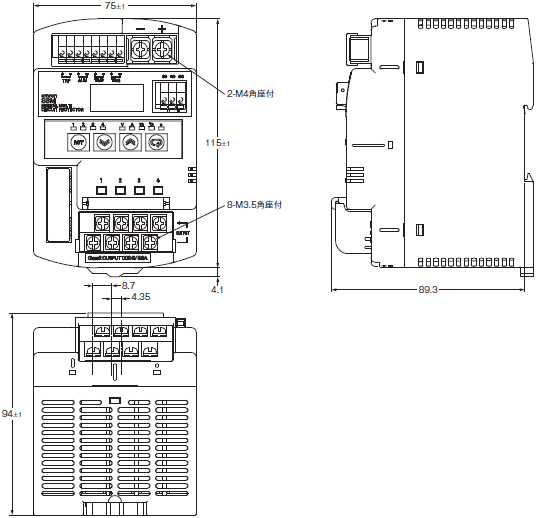

S8M 外形寸法 2

注. 上図は、形S8M-CP04-RSです。

レール取りつけ用別売品

支持レール(アルミ製)

形PFP-100N
形PFP-50N

S8M 外形寸法 4

形PFP-100N2

S8M 外形寸法 5

止め金具(エンドプレート)

形PFP-M

S8M 外形寸法 6

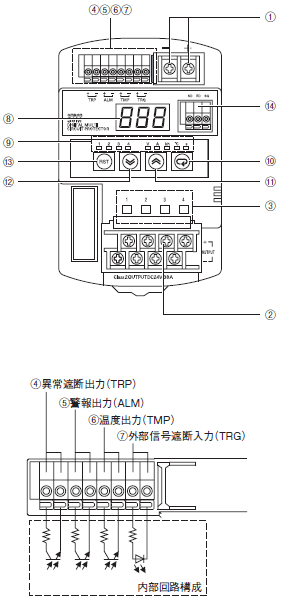

構造・各部の名称

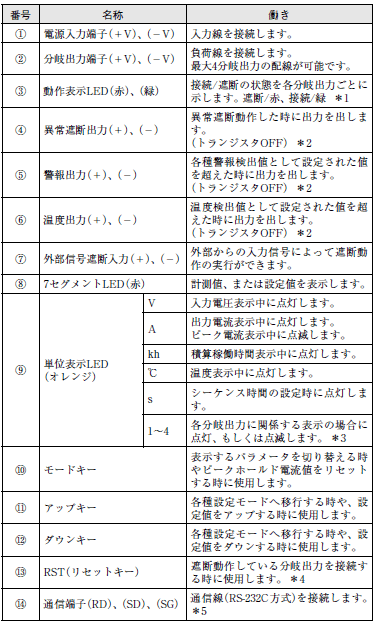

各部の名称と働き

S8M 外形寸法 8
S8M 外形寸法 9

*1. 表示方法の詳細は、カタログをご覧ください。
*2. 独立した回路で構成されており、シンクタイプ、ソースタイプのどちらの用途にも使用可能。
*3. 電流表示以外は、1~4の表示は消灯する。
*4. 動作は3秒以上の長押しによる。
*5. 形S8M-CP04は除く。
