(単位:mm)

指定なき寸法公差:公差等級 IT16

本体

透過形*
コード引き出しタイプ
E3ZM-T61
E3ZM-T81
E3ZM-T63
E3ZM-T83

E3ZM 外形寸法 3

<投光器>

E3ZM 外形寸法 4

<受光器>

E3ZM 外形寸法 5



透過形*
コネクタタイプ
E3ZM-T66
E3ZM-T86
E3ZM-T68
E3ZM-T88

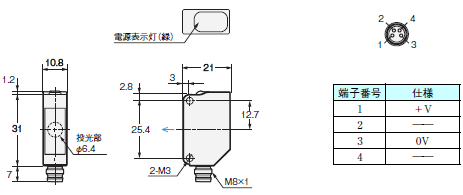

E3ZM 外形寸法 7

<投光器>

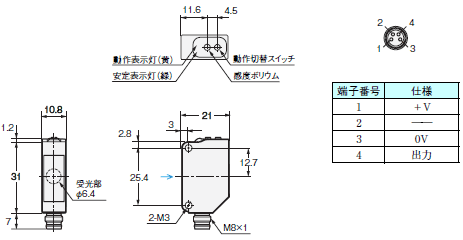

E3ZM 外形寸法 8

<受光器>

E3ZM 外形寸法 9

*透過形(形E3ZM-T□□)は投光器、受光器のセット形式を掲載しています。
 投光器の形式は「-L」(例:形E3ZM-T61-L 2M)、受光器の形式は「-D」(例:形E3ZM-T61-D 2M)が加わった表記となります。
 投光器、受光器それぞれの形式は、「種類/標準価格」をご確認ください。

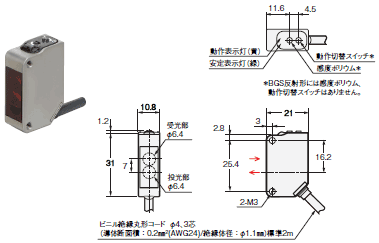

回帰反射形
コード引き出しタイプ
E3ZM-R61
E3ZM-R81

拡散反射形
コード引き出しタイプ
E3ZM-D62
E3ZM-D82

BGS反射形
コード引き出しタイプ
E3ZM-LS61H
E3ZM-LS62H
E3ZM-LS64H
E3ZM-LS81H
E3ZM-LS82H
E3ZM-LS84H

E3ZM 外形寸法 12

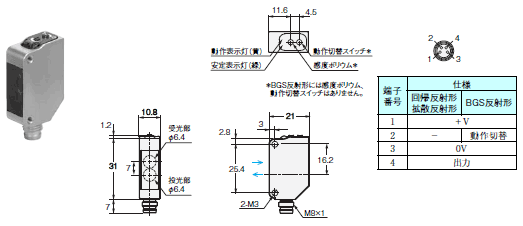

回帰反射形
コネクタタイプ
E3ZM-R66
E3ZM-R86

拡散反射形
コネクタタイプ
E3ZM-D67
E3ZM-D87

BGS反射形
コネクタタイプ
E3ZM-LS66H
E3ZM-LS67H
E3ZM-LS69H
E3ZM-LS86H
E3ZM-LS87H
E3ZM-LS89H

E3ZM 外形寸法 15
