FZ2シリーズ

視覚センサ

FZ2シリーズ

200万画素リアルカラー & 業界最速処理。カメラはモノクロ・カラー合わせて全8種類から組み合わせ自在

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

(単位:mm)

(単位mm)
指定なき寸法公差:公差等級 IT16

FZ2シリーズコントローラ

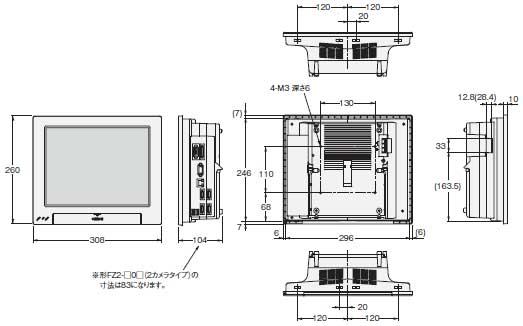

形FZ2-□0□
形FZ2-□0□-10

FZ2シリーズ 外形寸法 4

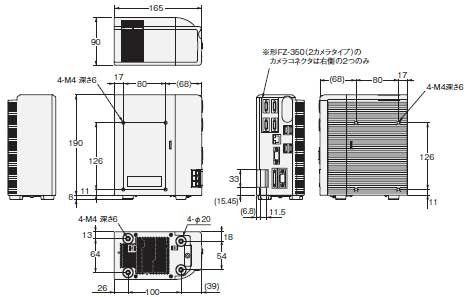

形FZ2-□5□
形FZ2-□5□-10

FZ2シリーズ 外形寸法 6

カメラ

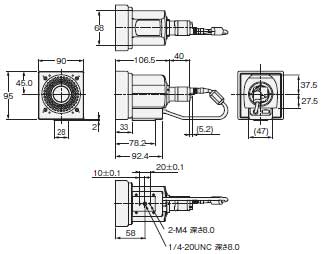

形FZ-SLC15

FZ2シリーズ 外形寸法 8

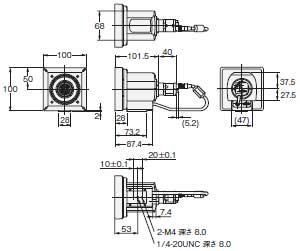

形FZ-SLC100

FZ2シリーズ 外形寸法 9



形FZ-SZC15
形FZ-SZC100

FZ2シリーズ 外形寸法 11

形FZ-S
形FZ-SC

FZ2シリーズ 外形寸法 12

形FZ-S2M
形FZ-SC2M

FZ2シリーズ 外形寸法 14

液晶モニタ

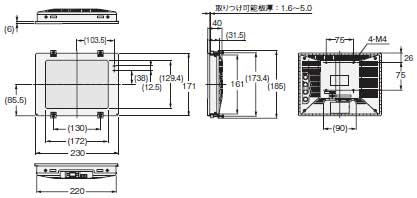

形FZ-M08

FZ2シリーズ 外形寸法 17

カメラケーブル延長ユニット

形FZ-VSJ

FZ2シリーズ 外形寸法 20
