EJ1

モジュール型温度調節計

EJ1

フレキシブルなモジュール方式で上位機器との親和性を向上したインパネル用温度調節計

形式一覧 / オンライン購入

※ Web特別価格提供品

温度コントロールソリューション

歩留まり改善、省エネ・省工数によるTCOの削減に貢献し、最適温度コントロールをご提案します。

カートを見る

この商品について

関連情報

情報更新 : 2018/04/02

基本ユニット/形EJ1N-TC

定格

タイプ 形EJ1N-TC4タイプ 形EJ1N-TC2タイプ
電源電圧 DC24V
許容電圧変動範囲 定格電圧の85～110％
消費電力 5W以下（最大負荷時） 4W以下（最大負荷時）
入力 ＊ 熱電対 ： K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W、 PLⅡ
非接触温度センサ（形ES1Bシリーズ） ： 10～70℃、 60～120℃、 115～165℃、 140～260℃
アナログ入力 ： 4～20mA、 0～20mA、 1～5V、 0～5V、 0～10V
白金測温抵抗体 ： Pt100、 JPt100
入力インピーダンス 電流入力 ： 150Ω以下、 電圧入力 ： 1MΩ以上
制御
出力		 電圧出力 出力電圧DC12V±15％、 最大負荷電流21mA（PNPタイプ、 短絡保護回路付き）
トランジスタ出力 --- 最大使用電圧30V、 最大負荷電流100mA
電流出力 --- 電流出力範囲 DC4～20mA/DC0～20mA
負荷500Ω以下（伝送出力も含む）
（分解能 ： DC4～20mAのとき約2800、
DC0～20mAのとき約3500）
イベント
入力		 入力点数 --- 2点
有接点入力 --- ON ： 1kΩ以下　OFF ： 100kΩ以上
無接点入力 --- ON ： 残留電圧1.5V以下　OFF ： 漏れ電流0.1mA以下
イベント入力 --- 短絡電流 ： 約4mA（1接点あたり）
入力制御点数 入力点数 ： 4点、 制御点数 ： 4点 入力点数 ： 2点、 制御点数 ： 2点
設定方式 通信による
制御方式 ON/OFF制御、 2自由度PID制御（オートチューニング、 セルフチューニング機能付き） 【V1.2】
その他の機能 2点入力補正、 入力デジタルフィルタ、 リモートSP、 SPランプ、 マニュアル操作量、
操作量リミッタ、外乱オーバーシュート調節機能、 ループ断線警報機能、 ラン/ストップ、
バンク機能、 入出力割付機能など
周囲温度範囲 使用時 ： −10～＋55℃/3年保証時 ： −10～＋50℃
保存時 ： −25～＋65℃
（ただし、 氷結・結露しないこと）
周囲湿度範囲 使用時 ： 相対湿度25～85％（ただし、 結露しないこと）

＊ 入力はフルマルチ入力のため、白金測温抵抗体・熱電対・非接触温度センサ・アナログ入力から選択可能です。

性能

指示精度 熱電対入力/白金測温抵抗体入力：
（指示値の±0.5％PV、または±1°Cの大きい方）±1ディジット以下 ＊1
アナログ入力：（±0.5％FS）±1ディジット以下
CT入力：（±5％FS）±1ディジット以下
調節感度 0.1～999.9EU（0.1EU単位） ＊2
比例帯（P） 0.1～999.9EU（0.1EU単位） ＊2
積分時間（I） 0～3999s（1s単位）
微分時間（D） 0.0～999.9s（0.1s単位）
制御周期 0.5s、1～99s（1s単位）
マニュアルリセット値 0.0～100.0％（0.1％単位）
警報設定範囲 −1999～9999（小数点位置は入力種別による）
サンプリング周期 250ms
信号源抵抗の影響 熱電対：0.1℃（0.2°F）/Ω以下（ただし、1線あたり100Ω以下） ＊3
白金測温抵抗体：0.4℃（0.8°F）/Ω以下（ただし、1線あたり10Ω以下）
絶縁抵抗 20MΩ以上（DC500V絶縁抵抗計にて）
耐電圧 AC600V 50/60Hz 1min　異極充電部端子間
耐振動 10～55Hz 20m/s2 X、Y、Z各方向 2h
耐衝撃 150m/s2 6方向 各3回
質量 180g
保護構造 リアケース：IP20、 端子部：IP00
メモリ保護 不揮発性メモリ（書込回数：10万回）
規格 認証規格 UL61010C-1、 CSA C22.2 No.1010-1
EMC指令 EMI：EN61326
放射妨害電界強度：EN55011 Group1 classA
雑音端子電圧：EN55011 Group1 classA
EMS：EN61326
静電気放電イミュニティ：EN61000-4-2
電磁界強度イミュニティ：EN61000-4-3
バーストノイズイミュニティ：EN61000-4-4
伝導性妨害イミュニティ：EN61000-4-6
サージイミュニティ：EN61000-4-5

＊1. K（－200～1300℃レンジ）、T、Nの－100℃以下とU、Lは±2℃±1ディジット以下。Bの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下。
　　　Wは（指示値の±0.5％PVまたは±3℃の大きい方）±1ディジット以下。PLⅡは（指示値の±0.5％PVまたは±2℃の大きい方）±1ディジット以下。
　　　K（－199.9～999.9℃レンジ）【V1.2】は（指示値の±0.5％PVまたは±1℃の大きい方）±10ディジット以下。ただし、－100℃以下は±2℃±10ディジット以下。
＊2. EUとは工業量単位（Engineering Unit）です。小数点の位置は選択されているセンサに従います。
　　　ただし、少数点位置が0（＊＊＊＊）の場合は1（＊＊＊.＊）とみなして動作します。
＊3. B.R.S.Wセンサは、0.2℃/Ω以下（100Ω以下）。

通信性能

項目 ポートB
＊1 		ポートA/ポートA（コネクタ）
＊1 		形G3ZA接続ポート
＊2
伝送路接続 RS-485（マルチポイント）
通信方式 RS-485（2線式半二重）
同期方式 調歩同期
通信プロトコル CompoWay/F、 Modbus ＊4 【V1.1】 CompoWay/F
通信速度 9.6k/19.2k/38.4k/57.6k/115.2kbps 38.4kbps固定 57.6kbps固定
伝送コード ASCII（CompoWay/F時）、
RTU（Modbus時）		 CompoWay/F: ASCII
データビット長 7、 8ビット 7ビット
ストップビット長 1、 2ビット 2ビット
誤り検出 垂直パリティ（なし、 偶数、 奇数） 垂直パリティ（偶数）
BCC（ブロックチェックキャラクタ）（CompoWay/F時）、 CRC-16（Modbus時）
フロー制御 なし
インターフェイス RS-485
リトライ機能 なし
通信レスポンス
送信待ち時間 		0～99ms（初期値 ： 5ms） 【V1.1】 1～99ms（初期値 ： 1ms） ---
並列接続数
＊3 		64台（TC4タイプ ： 256ch、
TC2タイプ ： 128ch
ただし、 通信の接続はエンド
ユニットのポートB経由）		 64台（TC4タイプ ： 256ch、
TC2タイプ ： 128ch
ただし、 通信の接続はエンド
ユニットのポートA経由）		 8台（ただし、 通信の接続は、
基本ユニットの形G3ZA接続
ポート経由）

＊1. 形EJ1C-EDUからの接続になります。高機能ユニットをご使用の場合、エンドユニットのポートBは分散配置の場合のみご使用いただけます。
＊2. 形G3ZAとの接続には、別売の専用ケーブル（形EJ1C-CBLA050）が必要です。
＊3. 接続台数については、カタログの「■接続に際しての注意」を参照ください。
＊4. Modbusプロトコルは、Ver.1.1以上の基本ユニットで使用可能です。

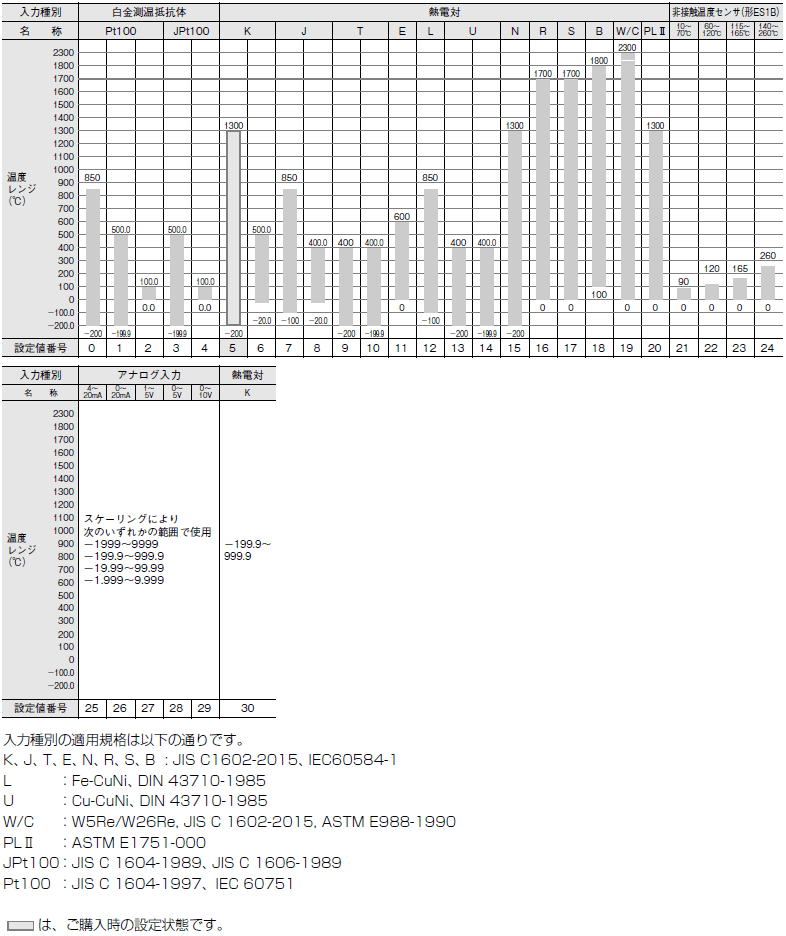

入力レンジ

センサ用の入力はフルマルチ入力のため、白金測温抵抗体・熱電対・非接触温度センサ・アナログ入力から選択可能です。
入力は、フルマルチ入力で各chごとに設定が可能です。

EJ1 定格/性能 8

電流検出器（CT）定格

耐電圧 AC1,000V（1min）
耐振動 50Hz、98m/s2
質量 約11.5g（形E54-CT1）、約50g（形E54-CT3）
付属品（形E54-CT3のみ） 接触子（2個）、プラグ（2個）

ヒータ断線警報・SSR故障警報・
ヒータ過電流警報の性能（TC2□-QNHBタイプのみ）

最大ヒータ電流 AC100A
入力電流値指示精度 （±5.0A）±1ディジット以下
ヒータ断線警報設定範囲 0.1～99.9A（0.1A単位）
0.0A ： ヒータ断線警報出力はOFFします。
100.0A ： ヒータ断線警報出力はONします。
検出最小ON時間 ： 100ms ＊1
SSR故障警報設定範囲 0.1～99.9A（0.1A単位）
0.0A ： SSR故障警報出力はONします。
100.0A ： SSR故障警報出力はOFFします。
検出最小OFF時間 ： 100ms ＊2
ヒータ過電流警報設定範囲 0.1～99.9A（0.1A単位）
0.0A ： ヒータ過電流警報出力はONします。
100.0A ： ヒータ過電流警報出力はOFFします。
検出最小ON時間 ： 100ms ＊1

＊1. 制御出力のON時間が100ms以下のときは、ヒータ断線検出、ヒータ過電流検出およびヒータ電流測定をしません。
＊2. 制御出力のOFF時間が100ms以下のときは、SSR故障警報および漏れ電流測定をしません。

高機能ユニット/形EJ1N-HFU□-NFL□

定格

源電圧 DC24V
許容電圧変動範囲 定格電圧の85～110%
消費電力 2W以下（最大負荷時）
補助出力 ＊1 点数 4点
トランジスタ出力 最大使用電圧DC30V、 最大負荷電流50mA
イベント入力 入力点数 4点
有接点入力 ON ： 1kΩ以下、 OFF ： 100kΩ以上
無接点入力 ON ： 残留電圧1.5V以下、 OFF ： 漏れ電流0.1mA以下
イベント入力 短絡電流 ： 約4mA（1接点あたり）
ラダーレス接続 ダウンロード
（形EJ1がPLCから
データを読み込む） 		パラメータ設定数 ： 1,200個 【V1.2】
アップロード
（形EJ1がPLCへ
データを書き込み） 		パラメータ設定数 ： 1,200個 【V1.2】
対象PLC CS/CJ/NJシリーズ（オムロン製）
MELSEC-An/AnS/FX3UCシリーズ（三菱電機製） 【V1.1】
MELSEC-Q/QnA/QnASシリーズ（三菱電機製）
周囲温度範囲 使用時 ： −10～＋55℃/3年保証時 ： −10～＋50℃
保存時 ： −25～＋65℃
（ただし、 氷結・結露しないこと）
周囲湿度範囲 使用時 ： 相対湿度25～85%（ただし、 結露しないこと）

＊補助出力は、デジタル出力割付機能により割付できます。

性能

絶縁抵抗 20MΩ以上（DC500V絶縁抵抗計にて）
耐電圧 AC600V 50/60Hz 1min　異極充電部端子間
耐振動 10～55Hz 20m/s2 X、Y、Z各方向 2h
耐衝撃 150m/s2 6方向 各3回
質量 160g
保護構造 リアケース：IP20、 端子部：IP00
メモリ保護 不揮発性メモリ（書込回数：10万回）
規格 認証規格 UL61010C-1、CSAC22.2No.1010-1
EMC指令 カタログ を参照ください。

通信性能（ポートC）

伝送路接続 RS-485/RS-422 ： マルチポイント/RS-232C ： ポイント ツーポイント ＊1
通信方式 RS-485/RS-422（2線式半二重）/RS-232C
同期方式 調歩同期
通信プロトコル オムロン製PLC接続プロトコル（接続可能なPLC ： SYSMAC CS/CJ/CPシリーズ）
AnA/AnU CPU共通コマンド（接続可能なPLC ： MELSEC-An/AnS/FX3UCシリーズ） 【V1.1】
MCプロトコル（形式5）（接続可能なPLC ： MELSEC-Q/QnA/QnASシリーズ）
通信速度 9.6k/19.2k/38.4k/57.6k/115.2kbps
伝送コード バイナリ
データビット長 8ビット
ストップビット長 1ビット
誤り検出 『ラダーレス通信プロトコル』で選択したプロトコルに従う
フロー制御 なし
インターフェイス RS-485/RS-422/RS-232C ＊1
リトライ機能 あり
通信レスポンス送信待ち時間 0～99ms（初期値 ： 5ms） 【V1.1】
基本ユニットの並列接続数 ＊2 32台（TC4タイプ ： max. 128ch、 TC2タイプ ： max. 64ch）
高機能ユニット複数台接続 【V1.1】 CS/CJ/NJシリーズに対して 形EJ1-HFU□-NFLK 8台
MELSEC Q/QnA/QnASシリーズに対して 形EJ1-HFU□-NFL2 8台

＊1. 通信方式は、RS-485とRS-232Cがスイッチにより切り替えられます。RS-422は別形式となります。
＊2. 接続台数については、カタログの「接続に際しての注意」を参照ください。

高機能ユニット/形EJ1N-HFUB-DRT

定格

電源電圧 DeviceNet電源 DC24V（内部回路）
EDU電源 DC24V（RS-485通信回路部/温度調節計用）
許容電圧
範囲 		DeviceNet電源 DC11～25V
EDU電源 DC20.4V～26.4V
消費電力（最大負荷時） 1W以下
主な機能 リモートI/O通信機能、Explicitメッセージ通信機能、CompoWay/Fコマンドスルー機能、
パラメータバックアップ機能、構成登録機能など
周囲温度範囲 使用時：−10～＋55°C、
保存時：−25～＋65°C（ただし、氷結・結露しないこと）
3年保証時：−10～＋50°C（ただし、氷結・結露しないこと）
周囲湿度範囲 使用時：相対湿度25～85％（ただし、結露しないこと）

性能

絶縁抵抗 20MΩ以上（DC500Vメガにて）
耐電圧 AC600V 50/60Hz 1min
耐振動 10～55Hz 10m/s2 3軸方向 2h
耐衝撃 最大150m/s2 3軸6方向 各3回
質量 70g以下
保護構造 IP20
メモリ保護 EEPROM 書込回数10万回（バックアップデータ）
規格 認証規格 UL61010-1、 CSA C22.2 No.1010-1
EMC指令 カタログを参照ください。

通信機能

通信プロトコル DeviceNet準拠
通信機能 リモートI/O
通信機能		 Master/Slaveコネクション（poll/COS/Cyclic）
デバイスネット（DeviceNet）通信規約準拠
I/O割付設定 コンフィグレータによる任意のIN・OUTデータの割り付け
DeviceNet固有のパラメータや、温度調節計の変数エリアなど、任意のデータの割り付け
入力エリア2ブロック、最大100チャネル
出力エリア1ブロック、最大100チャネル（内先頭1チャネルはOUT実行可フラグ固定）
メッセージ通信
機能		 Explicitメッセージ通信機能
CompoWay/F通信コマンド発行可能（Explicitメッセージ通信形式で発行）
接続形態 マルチドロップ方式、T分岐方式の組み合わせが可能（幹線および支線に対して）
通信速度 DeviceNet ： 500k/250k/125kビット/s（自動追従）
通信媒体 専用ケーブル 5線（信号系 2本、 電源系 2本、 シールド 1本）
通信距離 通信速度 ネットワーク
最大長		 支線長 総支線長
500kビット/s 100m以下
（100m以下）		 6m以下 39m以下
250kビット/s 250m以下
（100m以下）		 6m以下 78m以下
125kビット/s 500m以下
（100m以下）		 6m以下 156m以下
（　）内は、細いケーブル使用時
通信電源 DC11～25V
最大接続ノード数 64台（コンフィグレータ接続時は、コンフィグレータを含む）
最大接続スレーブ数 63台
誤り制御 CRCエラー
DeviceNet電源供給 DeviceNet通信コネクタから電源供給
接続可能機種
（温度調節計）		 形EJ1シリーズ
【TC4】 形EJ1N-TC4A-QQ、 形EJ1N-TC4B-QQ
【TC2】 形EJ1N-TC2A-QNHB、 形EJ1N-TC2B-QNHB、 形EJ1N-TC2A-CNB、
　　　　 形EJ1N-TC2B-CNB
温度調節計最大接続台数 ＊ 16台（TC4タイプ ： max. 64ch、 TC2タイプ ： max. 32ch）

＊ 接続台数については、カタログの「接続に際しての注意」を参照ください。

エンドユニット/形EJ1C-EDU

定格

電源電圧 DC24V
許容電圧変動範囲 定格電圧の85～110％
補助出力
＊ 		点数 2点
トランジスタ出力 最大使用電圧DC30V、 最大負荷電流50mA
周囲温度範囲 使用時：−10～＋55°C、保存時：−25～＋65°C（ただし、 氷結・結露しないこと）
3年保証時：−10～＋50°C（ただし、 氷結・結露しないこと）
周囲湿度範囲 使用時：相対湿度25～85％（ただし、 結露しないこと）

＊ 補助出力の設定は、各基本ユニットのバス出力割付により割付できます。

性能

絶縁抵抗 20MΩ以上（DC500V絶縁抵抗計にて）
耐電圧 AC600V 50/60Hz 1min　異極充電部端子間
耐振動 10～55Hz 20m/s2 X、Y、Z各方向 2h
耐衝撃 150m/s2 6方向 各3回
質量 70g
保護構造 エンドユニットケース：IP20、 端子部 ： IP00
規格 認証規格 UL61010C-1、 CSA C22.2 No.1010-1
EMC指令 基本ユニットと同じです。 カタログ を参照ください。

通信

ポートB ＊1 基本ユニットの通信（カタログの「通信性能」参照）
ポートA 基本ユニットの通信（カタログの「通信性能」参照）
ポートA（コネクタ） ＊2 形E58-CIFQ1（詳細は、形E58-CIF1カタログ参照）

＊1. 高機能ユニットのポートC通信をご使用の場合は、エンドユニットのポートB通信は使用できません。
＊2. ポートA（コネクタ）通信とポートA通信は同時には使用できません。
