Design Analyzer

Q-upNaviシリーズ

Design Analyzer

設計不良の「みえる化」で、ＳＭＴラインの垂直立ち上げをサポートします

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

この商品について

情報更新 : 2013/12/03

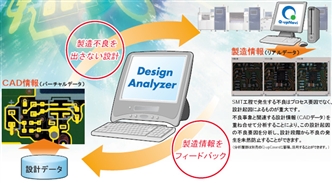

1．　デジタルワールド（設計）とリアルワールド（製造）の融合によるTotal Quality up.

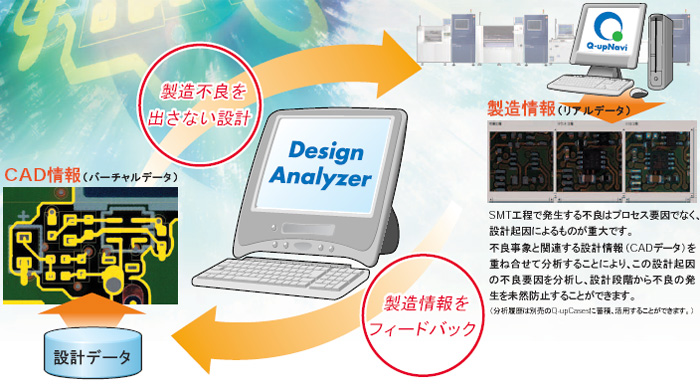

2．　設計と製造の壁をなくすDesign Analyzerで、製造品質向上、垂直立ちあげを実現

スルーホールがランドに近いことによる不良事例
この事例はチップ抵抗のはんだ過少とチップコンデンサの浮き不良が発生しています。

Design Analyzerは実画像とCAD図面とを貼りあわせて、寸法計測が可能です。

シルク印刷がランドに近いことによる不良事例
この事例はSOPにブリッジ不良が発生しています。

Q-up Viewerは実画像とレジスト、シルク、A 、B面パターン、内層、実装図マスクなどCAD情報を選択して表示が可能です。
