S8VM
スイッチング・パワーサプライ(15/30/50/100/150/300/600/1500Wタイプ)
オムロン独自の新・不足電圧検出機能搭載。小型だから装置のダウンサイズにも貢献。落ちない端子ねじ、DINレール簡単取付けなど親切な設計
※ Web特別価格提供品
※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。
選択はカンタン、どちらのタイプ？
装置や制御盤の付加価値を高めるために、いま、お選びいただきたいのは、進化したこの2つの電源です。
この商品について
関連情報
- 商品カテゴリ共通
情報更新 : 2024/03/01

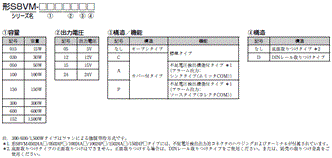

形式構成
形式基準
種類／標準価格
本体
カバー付きタイプ
| 構造 | 容量 | 出力電圧 | 出力電流 | 形式 |
|---|---|---|---|---|
| DINレール取りつけタイプ | 15W | 5V | 3A | 形S8VM-01505CD |
| 12V | 1.3A | 形S8VM-01512CD | ||
| 15V | 1A | 形S8VM-01515CD | ||
| 24V | 0.65A | 形S8VM-01524CD | ||
| 30W | 5V | 6A | 形S8VM-03005CD | |
| 12V | 2.5A | 形S8VM-03012CD | ||
| 15V | 2A | 形S8VM-03015CD | ||
| 24V | 1.3A | 形S8VM-03024CD | ||
| 50W | 5V | 10A | 形S8VM-05005CD | |
| 12V | 4.3A | 形S8VM-05012CD | ||
| 15V | 3.5A | 形S8VM-05015CD | ||
| 24V | 2.2A | 形S8VM-05024CD | ||
| 100W | 5V | 20A | 形S8VM-10005CD | |
| 12V | 8.5A | 形S8VM-10012CD | ||
| 15V | 7A | 形S8VM-10015CD | ||
| 24V | 4.5A | 形S8VM-10024CD | ||
| 150W | 5V | 27A | 形S8VM-15005CD＊1 | |
| 12V | 12.5A | 形S8VM-15012CD | ||
| 15V | 10A | 形S8VM-15015CD | ||
| 24V | 6.5A | 形S8VM-15024CD | ||
| 底面取りつけタイプ
（300/600/1,500Ｗタイプは 内蔵ファンによる強制空冷 方式） |
15W | 5V | 3A | 形S8VM-01505C |
| 12V | 1.3A | 形S8VM-01512C | ||
| 15V | 1A | 形S8VM-01515C | ||
| 24V | 0.65A | 形S8VM-01524C | ||
| 30W | 5V | 6A | 形S8VM-03005C | |
| 12V | 2.5A | 形S8VM-03012C | ||
| 15V | 2A | 形S8VM-03015C | ||
| 24V | 1.3A | 形S8VM-03024C | ||
| 50W | 5V | 10A | 形S8VM-05005C | |
| 12V | 4.3A | 形S8VM-05012C | ||
| 15V | 3.5A | 形S8VM-05015C | ||
| 24V | 2.2A | 形S8VM-05024C | ||
| 100W | 5V | 20A | 形S8VM-10005C | |
| 12V | 8.5A | 形S8VM-10012C | ||
| 15V | 7A | 形S8VM-10015C | ||
| 24V | 4.5A | 形S8VM-10024C | ||
| 150W | 5V | 27A | 形S8VM-15005C＊1 | |
| 12V | 12.5A | 形S8VM-15012C | ||
| 15V | 10A | 形S8VM-15015C | ||
| 24V | 6.5A | 形S8VM-15024C | ||
| 300W | 5V | 60A | 形S8VM-30005C | |
| 12V | 27A | 形S8VM-30012C | ||
| 15V | 22A | 形S8VM-30015C | ||
| 24V | 14A
ピーク電流16.5A（AC200V） |
形S8VM-30024C | ||
| 600W | 5V | 120A | 形S8VM-60005C | |
| 12V | 53A | 形S8VM-60012C | ||
| 15V | 43A | 形S8VM-60015C | ||
| 24V | 27A
ピーク電流31A（AC200V） |
形S8VM-60024C | ||
| 1,500W | 24V | 65A（AC100V）
70A（AC200V） ピーク電流105A（AC200V） |
形S8VM-15224C ＊2 |
注1. 底面取りつけタイプで正面取りつけする場合は、別売の取りつけ金具（形S82Y-VM□□F）をご使用ください。
注2. 入力電圧はすべての機種で100～240Vフリー入力です。
＊1. 形S8VM-15005□□の出力容量は135Wとなります。
＊2. 形S8VM-15224Cには出力端子用M8ボルトおよびナットは同梱されていません。
カバー付き不足電圧検出機能付きタイプ
| 構造 | 容量 | 出力電圧 | 出力電流 | アラーム出力 | 形式 |
|---|---|---|---|---|---|
| DINレール取りつけタイプ | 15W | 24V | 0.65A | - | 形S8VM-01524AD |
| 30W | 1.3A | - | 形S8VM-03024AD | ||
| 50W | 2.2A | シンクタイプ | 形S8VM-05024AD | ||
| ソースタイプ | 形S8VM-05024PD | ||||
| 100W | 4.5A | シンクタイプ | 形S8VM-10024AD | ||
| ソースタイプ | 形S8VM-10024PD | ||||
| 150W | 6.5A | シンクタイプ | 形S8VM-15024AD | ||
| ソースタイプ | 形S8VM-15024PD | ||||
| 底面取りつけタイプ | 15W | 24V | 0.65A | - | 形S8VM-01524A |
| 30W | 1.3A | - | 形S8VM-03024A | ||
| 50W | 2.2A | シンクタイプ | 形S8VM-05024A | ||
| ソースタイプ | 形S8VM-05024P | ||||
| 100W | 4.5A | シンクタイプ | 形S8VM-10024A | ||
| ソースタイプ | 形S8VM-10024P | ||||
| 150W | 6.5A | シンクタイプ | 形S8VM-15024A | ||
| ソースタイプ | 形S8VM-15024P |
注1. 底面取りつけタイプで正面取りつけする場合は、別売の取りつけ金具（形S82Y-VM□□F）をご使用ください。
注2. 入力電圧はすべての機種で100～240Vフリー入力です。
オープンタイプ
| 構造 | 容量 | 出力電圧 | 出力電流 | 形式 |
|---|---|---|---|---|
| DINレール取りつけタイプ | 15W | 5V | 3A | 形S8VM-01505D |
| 12V | 1.3A | 形S8VM-01512D | ||
| 15V | 1A | 形S8VM-01515D | ||
| 24V | 0.65A | 形S8VM-01524D | ||
| 30W | 5V | 6A | 形S8VM-03005D | |
| 12V | 2.5A | 形S8VM-03012D | ||
| 15V | 2A | 形S8VM-03015D | ||
| 24V | 1.3A | 形S8VM-03024D | ||
| 50W | 5V | 10A | 形S8VM-05005D | |
| 12V | 4.3A | 形S8VM-05012D | ||
| 15V | 3.5A | 形S8VM-05015D | ||
| 24V | 2.2A | 形S8VM-05024D | ||
| 100W | 5V | 20A | 形S8VM-10005D | |
| 12V | 8.5A | 形S8VM-10012D | ||
| 15V | 7A | 形S8VM-10015D | ||
| 24V | 4.5A | 形S8VM-10024D | ||
| 150W | 5V | 27A | 形S8VM-15005D＊ | |
| 12V | 12.5A | 形S8VM-15012D | ||
| 15V | 10A | 形S8VM-15015D | ||
| 24V | 6.5A | 形S8VM-15024D | ||
| 底面取りつけタイプ | 15W | 5V | 3A | 形S8VM-01505 |
| 12V | 1.3A | 形S8VM-01512 | ||
| 15V | 1A | 形S8VM-01515 | ||
| 24V | 0.65A | 形S8VM-01524 | ||
| 30W | 5V | 6A | 形S8VM-03005 | |
| 12V | 2.5A | 形S8VM-03012 | ||
| 15V | 2A | 形S8VM-03015 | ||
| 24V | 1.3A | 形S8VM-03024 | ||
| 50W | 5V | 10A | 形S8VM-05005 | |
| 12V | 4.3A | 形S8VM-05012 | ||
| 15V | 3.5A | 形S8VM-05015 | ||
| 24V | 2.2A | 形S8VM-05024 | ||
| 100W | 5V | 20A | 形S8VM-10005 | |
| 12V | 8.5A | 形S8VM-10012 | ||
| 15V | 7A | 形S8VM-10015 | ||
| 24V | 4.5A | 形S8VM-10024 | ||
| 150W | 5V | 27A | 形S8VM-15005 ＊ | |
| 12V | 12.5A | 形S8VM-15012 | ||
| 15V | 10A | 形S8VM-15015 | ||
| 24V | 6.5A | 形S8VM-15024 |
注1. 底面取りつけタイプで正面取りつけする場合は、別売の取りつけ金具（形S82Y-VM10F）をご使用ください。
注2. 入力電圧はすべての機種で100～240Vフリー入力です。
＊形S8VM-15005□□の出力容量は135Wとなります。
取りつけ金具別売品
| 商品名称 | 形式 |
|---|---|
| 取りつけ金具A（15、30、50Wタイプ用底面取りつけ） | 形S82Y-VM10B |
| 取りつけ金具B（100、150Wタイプ用底面取りつけ） | 形S82Y-VM20B |
| 取りつけ金具C（15、30、50、100、150Wタイプ用正面取りつけ） | 形S82Y-VM10F |
| 取りつけ金具D（300Wタイプ用底面取りつけ） | 形S82Y-VM30B |
| 取りつけ金具E（300Wタイプ用横方向底面取りつけ） | 形S82Y-VM30S |
| 取りつけ金具F（300Wタイプ用正面取りつけ） | 形S82Y-VM30F |
| 取りつけ金具G（300Wタイプ用DIN取りつけ） | 形S82Y-VM30D |
| 取りつけ金具H（600Wタイプ用底面取りつけ） | 形S82Y-VM60B |
| 取りつけ金具I（600Wタイプ用横方向底面取りつけ） | 形S82Y-VM60S |
| 取りつけ金具J（600Wタイプ用正面取りつけ） | 形S82Y-VM60F |
| 取りつけ金具K（600Wタイプ用DIN取りつけ） | 形S82Y-VM60D |
その他別売品
| 商品名称 | 形式 |
|---|---|
| 不足電圧検出出力用配線ケーブル | 形S82Y-VM10H |
| 信号入出力用コネクタ端子およびハウジング
セット内容：SPHD-001T-P0.5（10個）+PHDR-12VS（1個） |
形S82Y-VM30C |
| 300Wタイプ 交換用ファンユニット | 形S82Y-VM30FAN |
| 600Wタイプ 交換用ファンユニット | 形S82Y-VM60FAN |
| 1,500Wタイプ 交換用ファンユニット | 形S82Y-VM15FAN |
レール取りつけ用別売品
支持レール（アルミ製）
| 形式 |
|---|
| 形PFP-100N |
| 形PFP-50N |
| 形PFP-100N2 |
止め金具（エンドプレート）
| 形式 |
|---|
| 形PFP-M |
