S8VM

スイッチング・パワーサプライ(15/30/50/100/150/300/600/1500Wタイプ)

S8VM

オムロン独自の新・不足電圧検出機能搭載。小型だから装置のダウンサイズにも貢献。落ちない端子ねじ、DINレール簡単取付けなど親切な設計

形式一覧/価格/オンライン購入

※ Web特別価格提供品

※ このページの記載内容は、生産終了以前の製品カタログに基づいて作成した参考情報であり、製品の特長 / 価格 / 対応規格 / オプション品などについて現状と異なる場合があります。ご使用に際してはシステム適合性や安全性をご確認ください。

パワーサプライ（電源）の改善・活用事例はこちら

選択はカンタン、どちらのタイプ？

装置や制御盤の付加価値を高めるために、いま、お選びいただきたいのは、進化したこの2つの電源です。

カートを見る

この商品について

関連情報

情報更新 : 2015/12/21

（単位：mm）

本体

底面取りつけタイプ（15/30/50/100/150Wタイプ）

形S8VM-015□□
形S8VM-015□□C
形S8VM-01524A

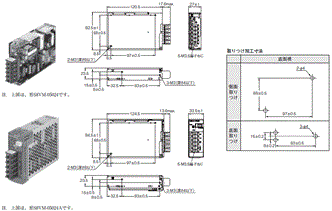

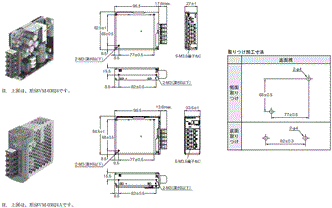

S8VM 外形寸法 3

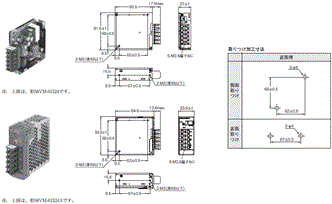

形S8VM-030□□
形S8VM-030□□C
形S8VM-03024A

S8VM 外形寸法 4

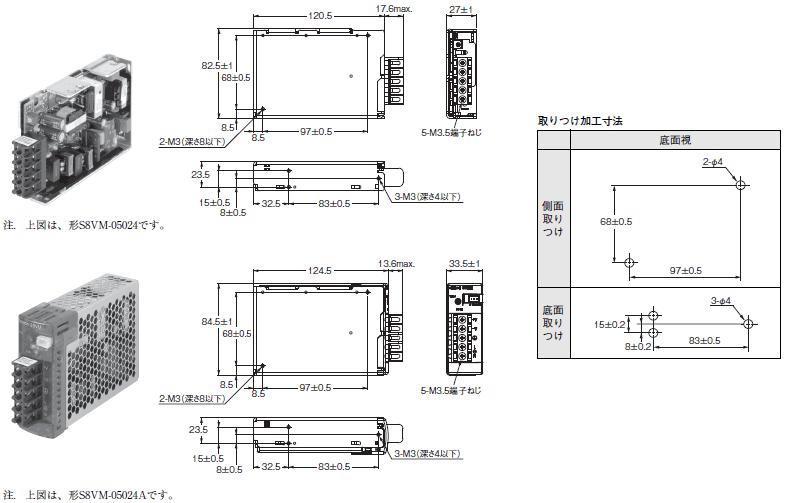

形S8VM-050□□
形S8VM-050□□C
形S8VM-05024A
形S8VM-05024P

S8VM 外形寸法 5

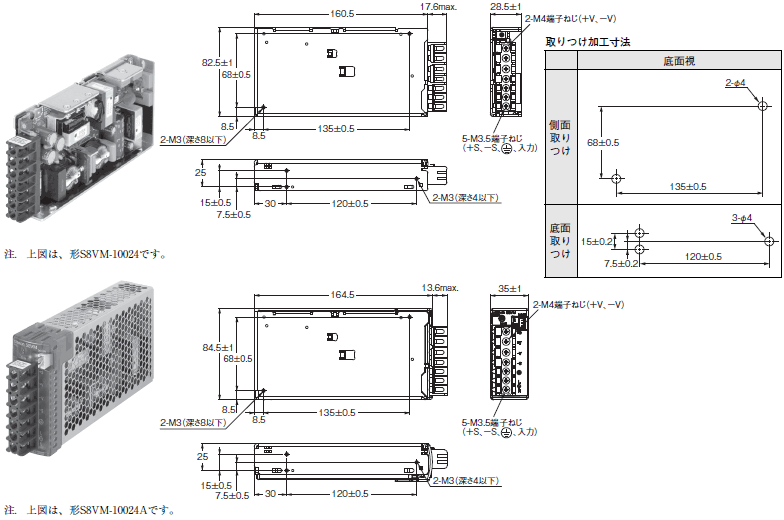

形S8VM-100□□
形S8VM-100□□C
形S8VM-10024A
形S8VM-10024P

S8VM 外形寸法 6

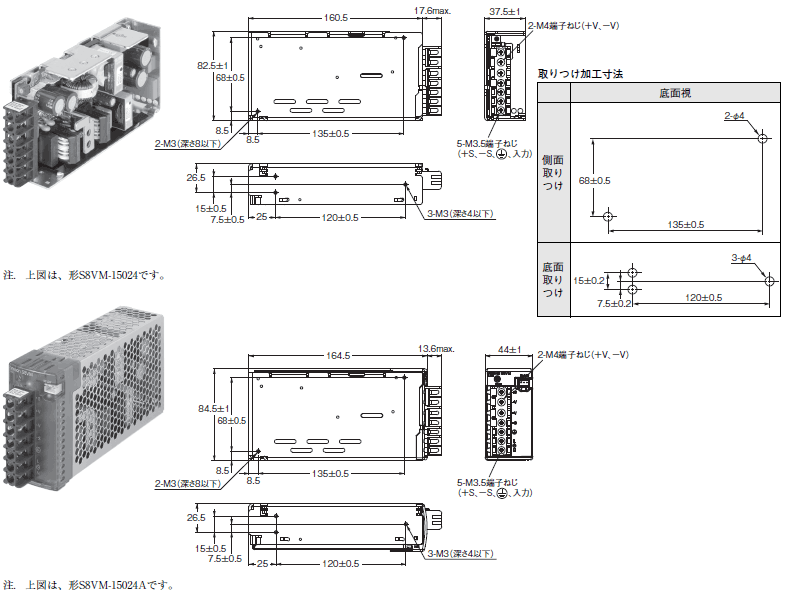

形S8VM-150□□
形S8VM-150□□C
形S8VM-15024A
形S8VM-15024P

S8VM 外形寸法 7

DINレール取りつけタイプ（15/30/50/100/150Wタイプ）

形S8VM-015□□D
形S8VM-015□□CD
形S8VM-01524AD

S8VM 外形寸法 9

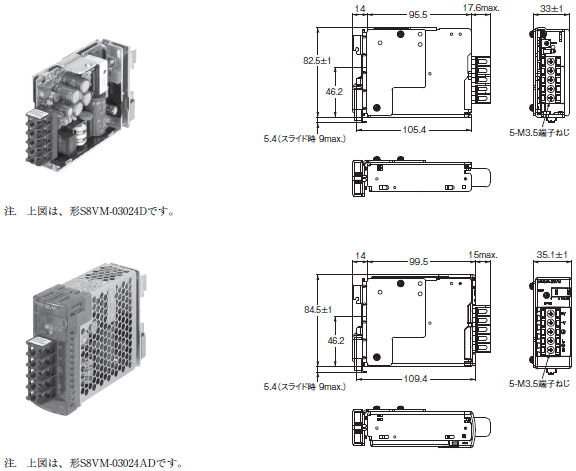

形S8VM-030□□D
形S8VM-030□□CD
形S8VM-03024AD

S8VM 外形寸法 10

形S8VM-050□□D
形S8VM-050□□CD
形S8VM-05024AD
形S8VM-05024PD

S8VM 外形寸法 11

形S8VM-100□□D
形S8VM-100□□CD
形S8VM-10024AD
形S8VM-10024PD

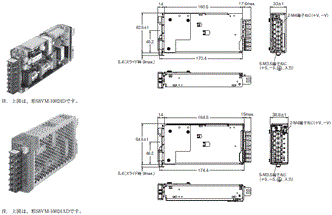

S8VM 外形寸法 12

形S8VM-150□□D
形S8VM-150□□CD
形S8VM-15024AD
形S8VM-15024PD

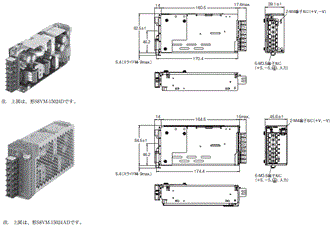

S8VM 外形寸法 13

底面取りつけタイプ（300/600/1,500Wタイプ）

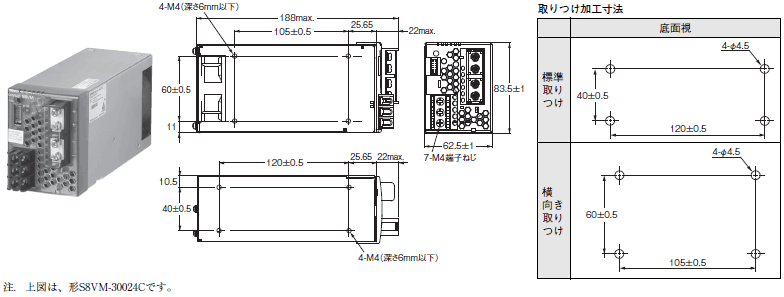

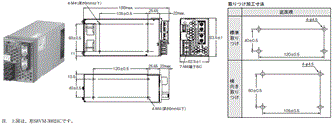

形S8VM-300□□C

S8VM 外形寸法 15

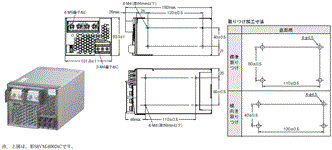

形S8VM-600□□C

S8VM 外形寸法 16

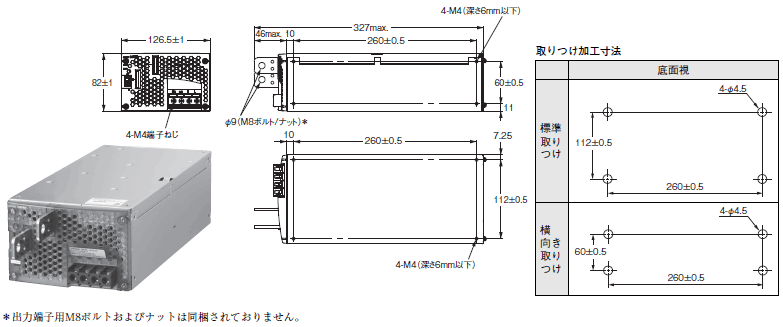

形S8VM-15224C

S8VM 外形寸法 17

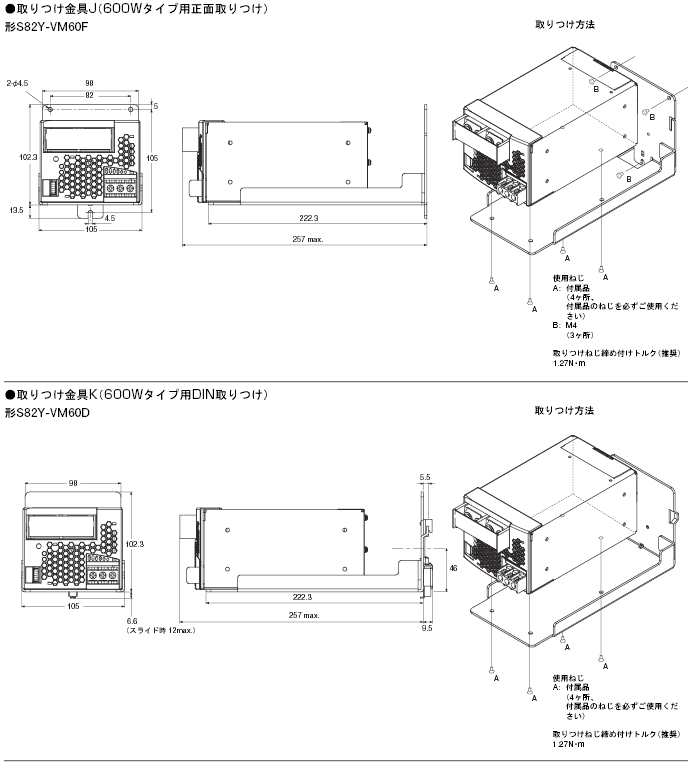

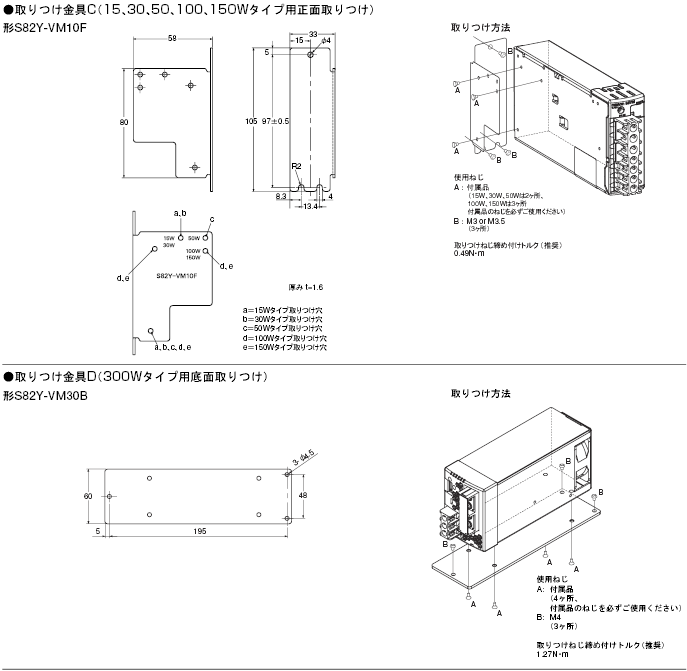

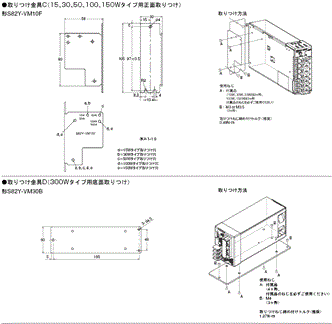

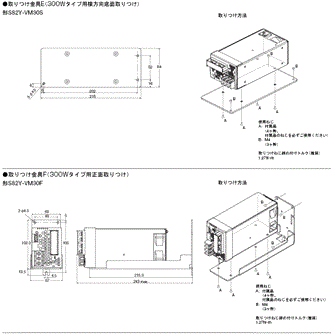

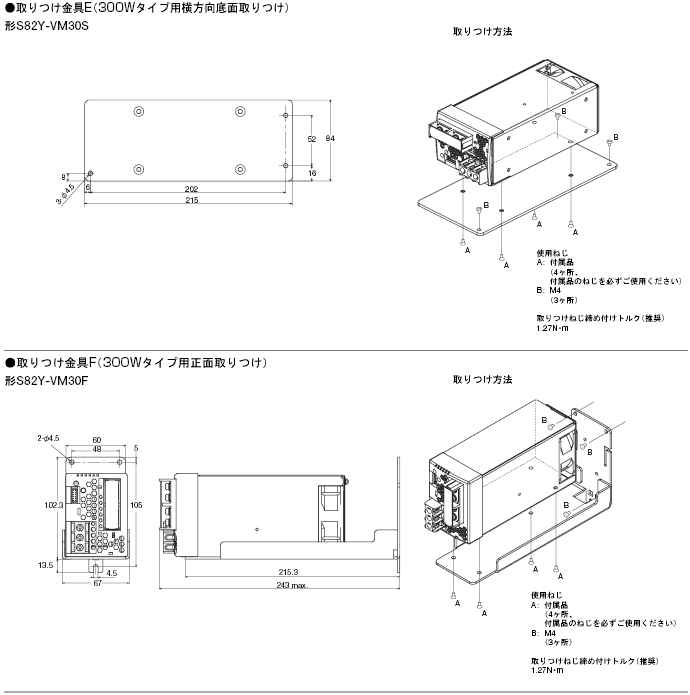

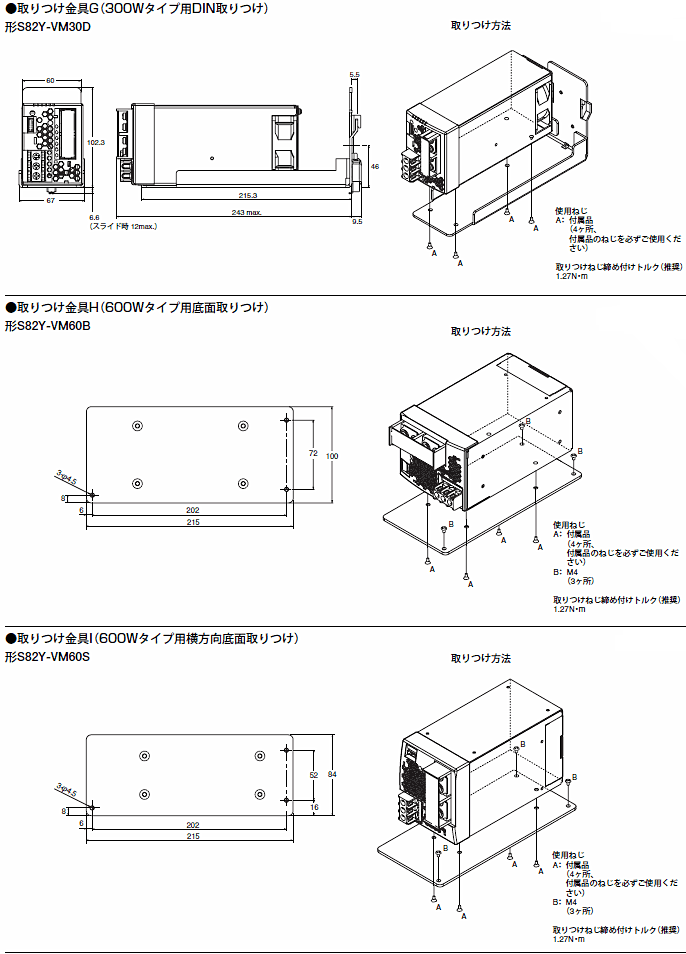

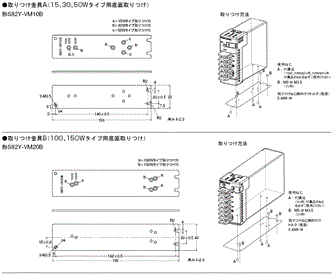

取りつけ金具別売品

S8VM 外形寸法 19
S8VM 外形寸法 20
S8VM 外形寸法 21
S8VM 外形寸法 22
S8VM 外形寸法 23

レール取りつけ用別売品

S8VM 外形寸法 25

注. 振動・衝撃のかかる可能性のある場合は、アルミの磨耗による金属くずが発生する恐れがありますので鉄製DINレールをお使いください。
　　 また、製品が横すべりをするような場合は、エンドプレート（形PFP-M）を本体の両端に取りつけてください。
